Steigen Sie ein in die neue Welt
Wir begrüßen Sie in unseren neuen Online-Shop und freuen uns Ihnen eine neue Erlebniswelt rund um das Thema CNC präsentieren zu dürfen.
Wir beschäftigen uns seid mehr als 20 Jahren mit dem Thema CNC und möchten dieses Thema für jeden bezahlbar machen und Ihnen die neuste Technik zu Verfügung stellen.
Mit unseren Systemen erhalten Sie das Modernste, was es derzeit auf dem Markt gibt. Arbeiten Sie mit neusten Betriebssystemen – verknüpfen Sie die Arbeitsvorbereitung mit der Maschine.
Optimieren Sie Ihre Prozesse mit minimalen Aufwand.

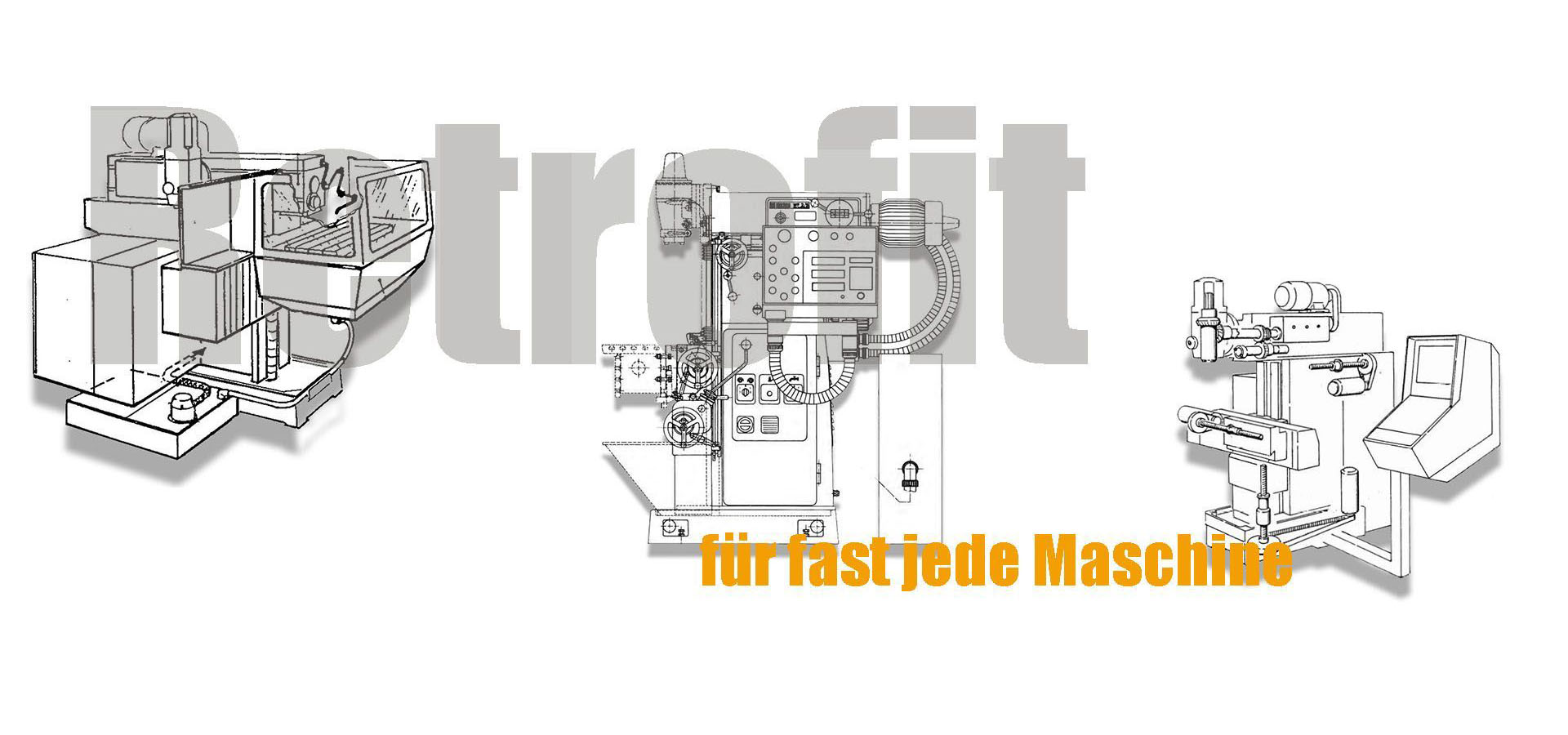

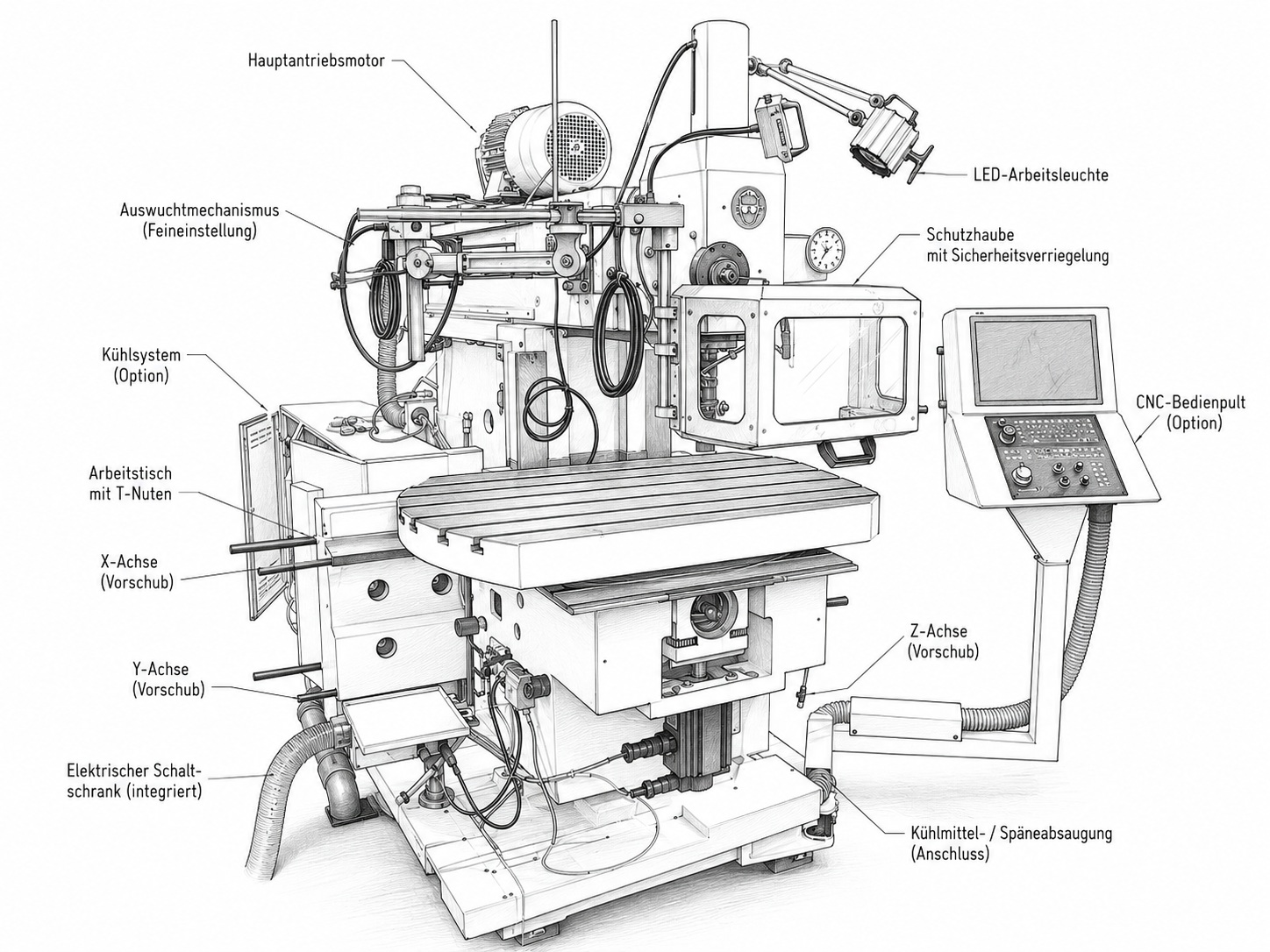

Modernisieren Sie Ihre Werkstatt
Nutzen Sie die Möglichkeit Ihrer vorhandenen Maschine.
Mit geringen Aufwand können Sie schnell aus einer alten Maschine, mit einer in die Jahre gekommenen Steuerung, schnell eine moderne Leistungsfähige Maschine realisieren.
Nach einem Umbau ist Ihre Maschine wieder leistungsfähig und ermöglicht Ihnen Geometrien zu bearbeiten wovon Sie bisher abstand genommen haben.
3D Formen sind auf einmal sehr schnell und einfach zu erstellen.
Wir arbeiten mit unseren Steuerungen unter modernen Betriebssystemen und sind damit in der Lage Ihre Maschine schnell und kostenlos in Ihr bestehendes Netzwerk einzubinden. Der Einsatz von moderner Software und Hardware hilft Ihnen die Daten schnell und einfach an die Maschine zu bringen. Unsere Netzwerksteuerung verarbeitet zuverlässig Ihre Daten in einer Geschwindigkeit, das selbst sehr große 3D Programme auf Ihrer Maschine problemlos abgearbeitet werden können. Da unsere Steuerungen bis zu 6 Achsen ausgebaut werden können, ist jedes Bauteil möglich.
Unsere Systeme sind offen für einfache Erweiterungen. Somit wächst Ihre Maschine mit Ihren Wünschen in der Zukunft – ohne großen Aufwand – ohne große Kosten.

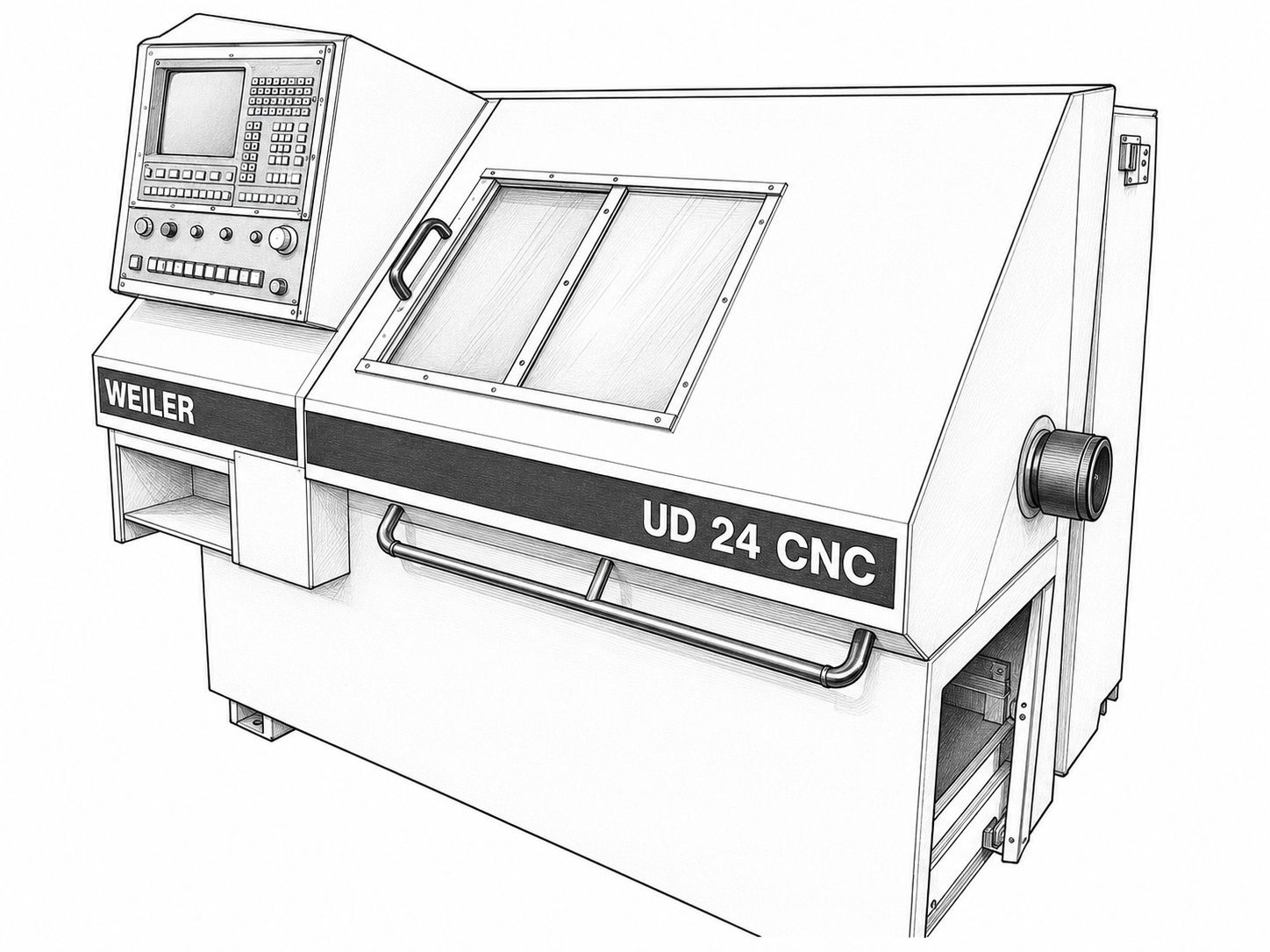

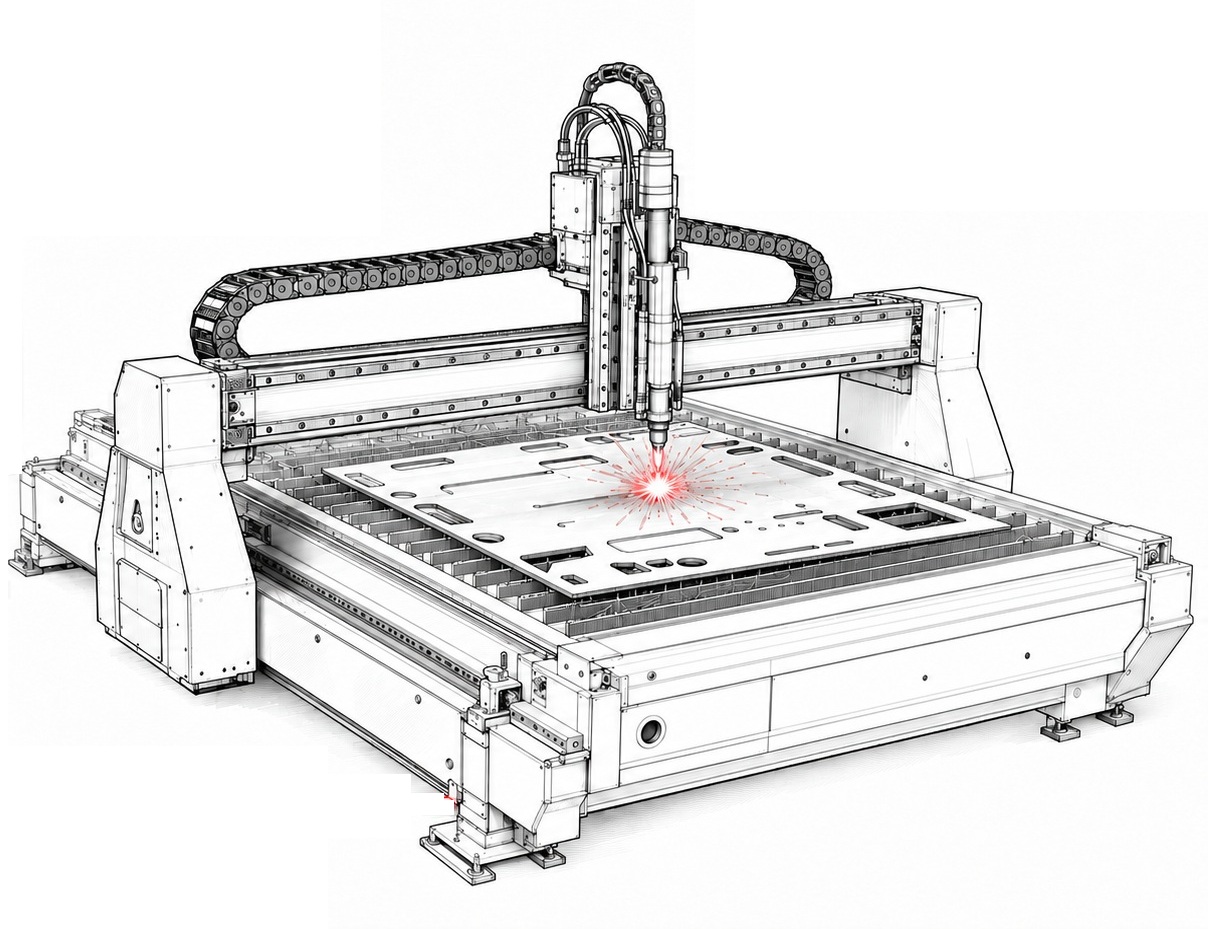

Grundsätzlich können wir fast jede Dreh -Fräs oder Plasmamaschine umbauen !

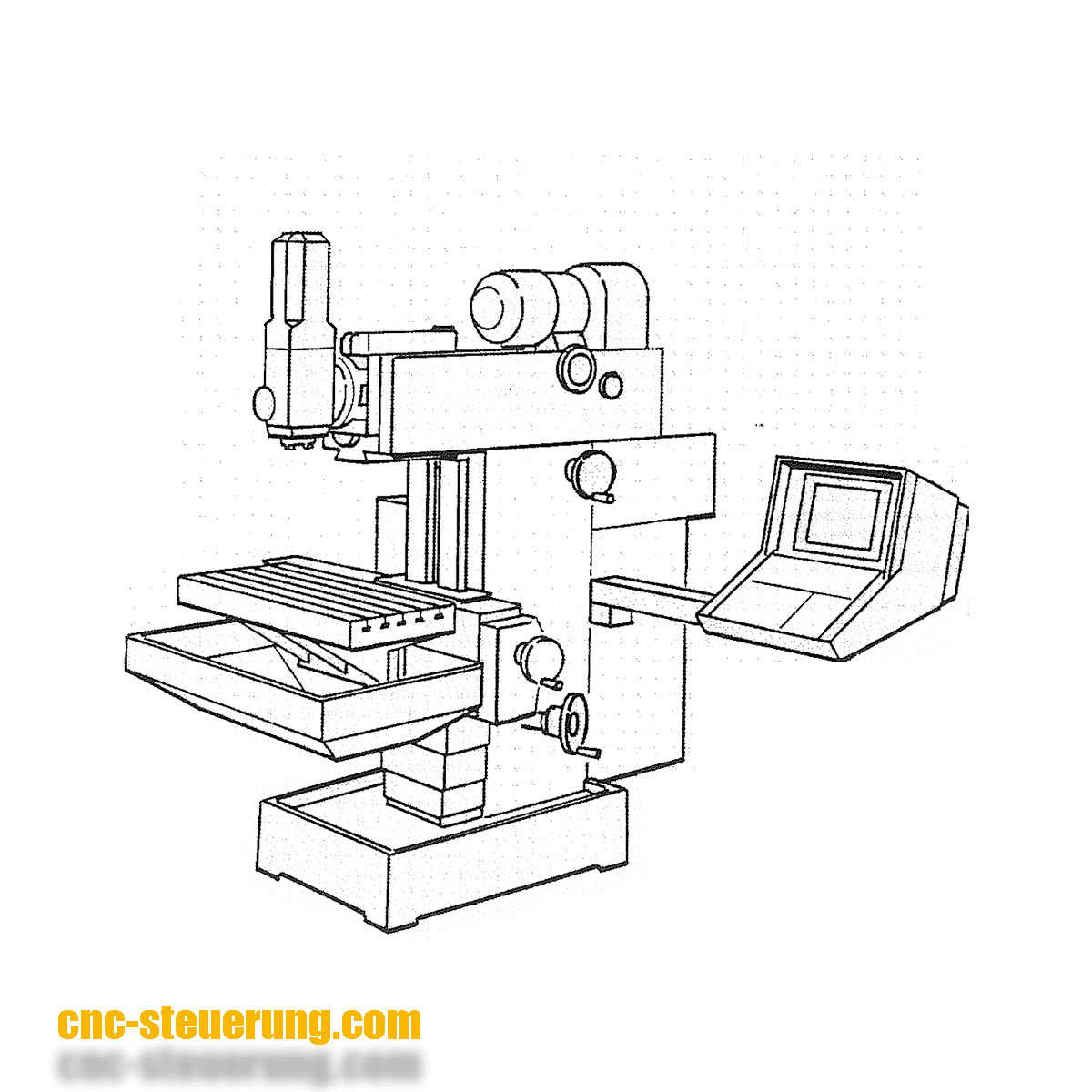

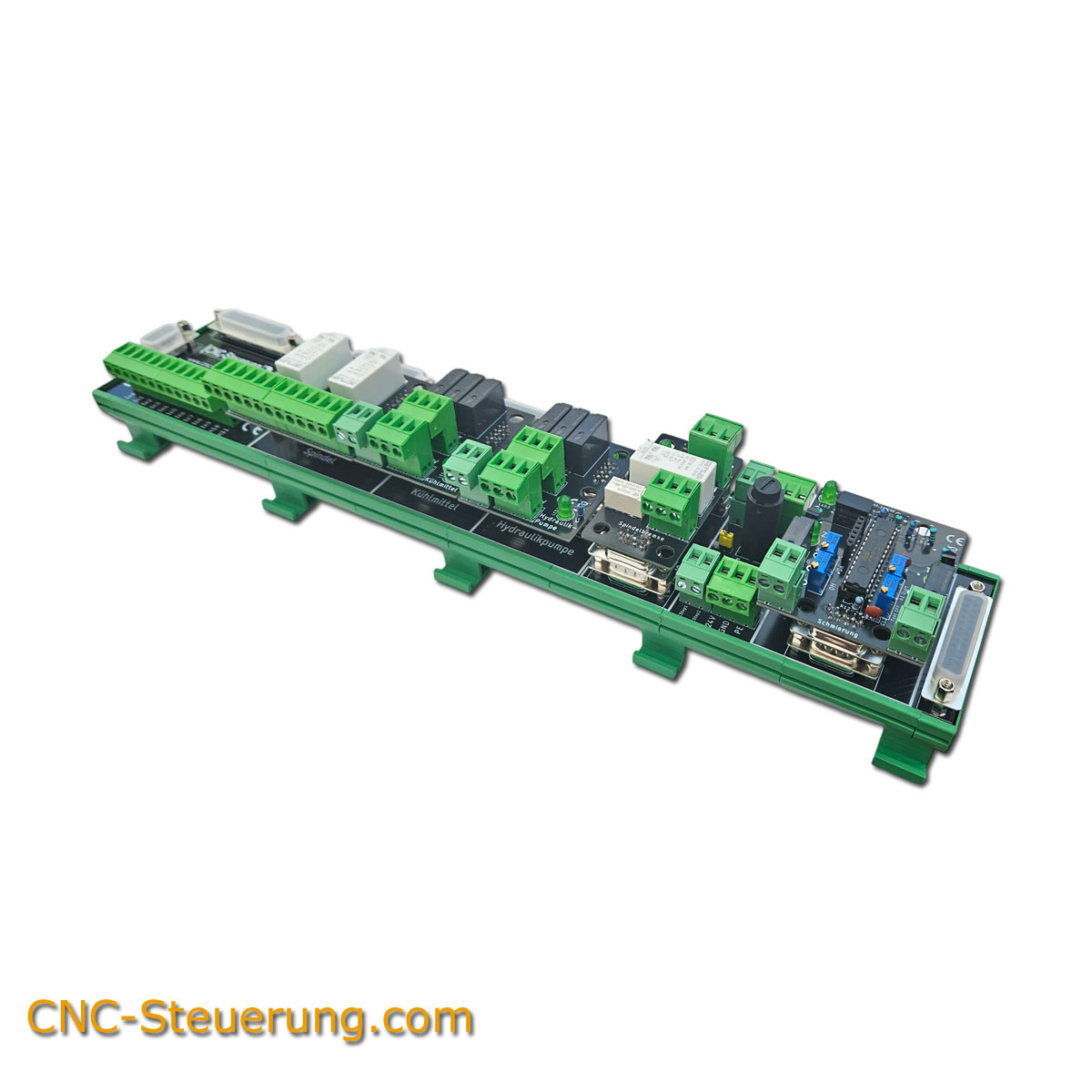

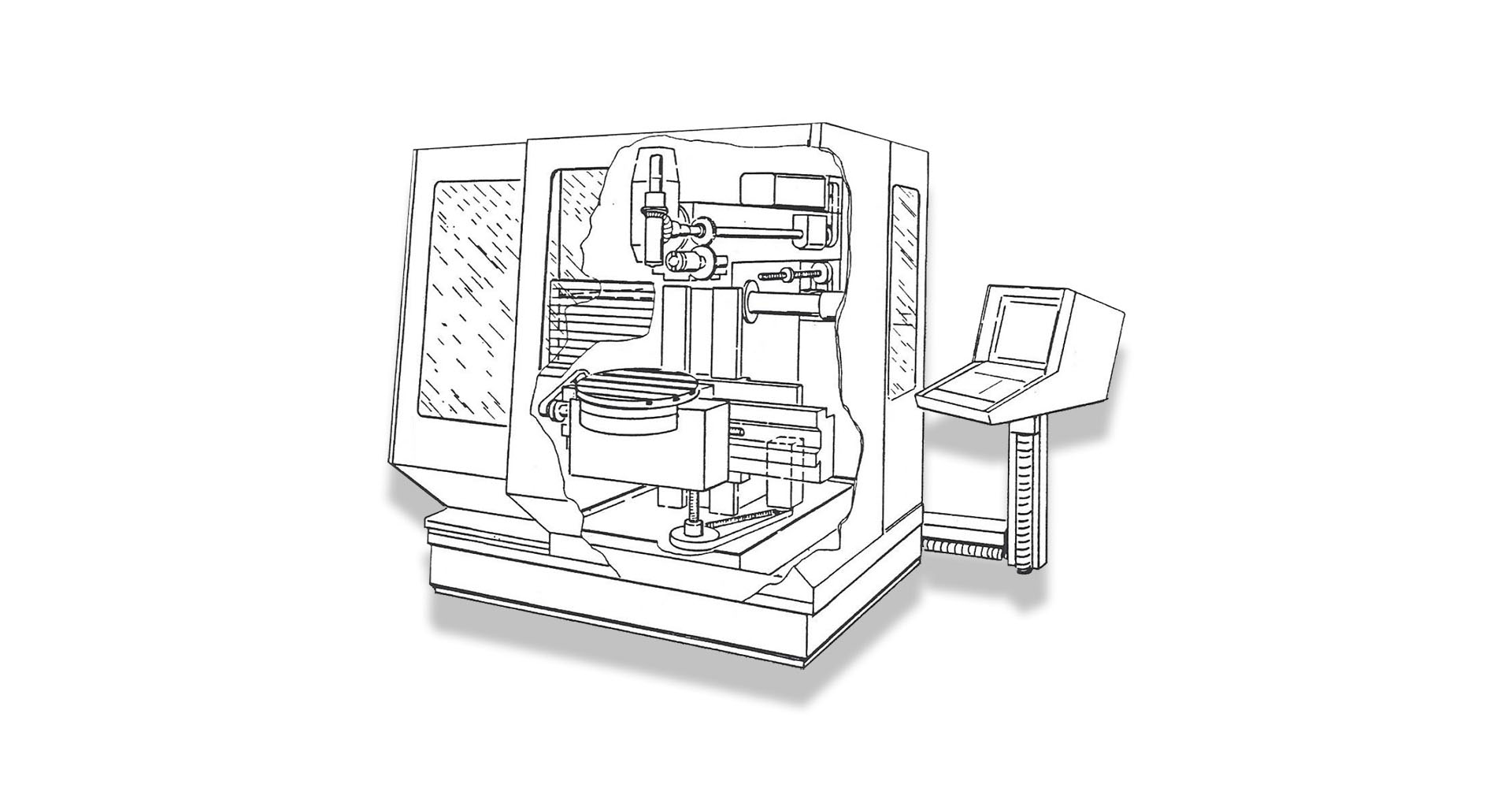

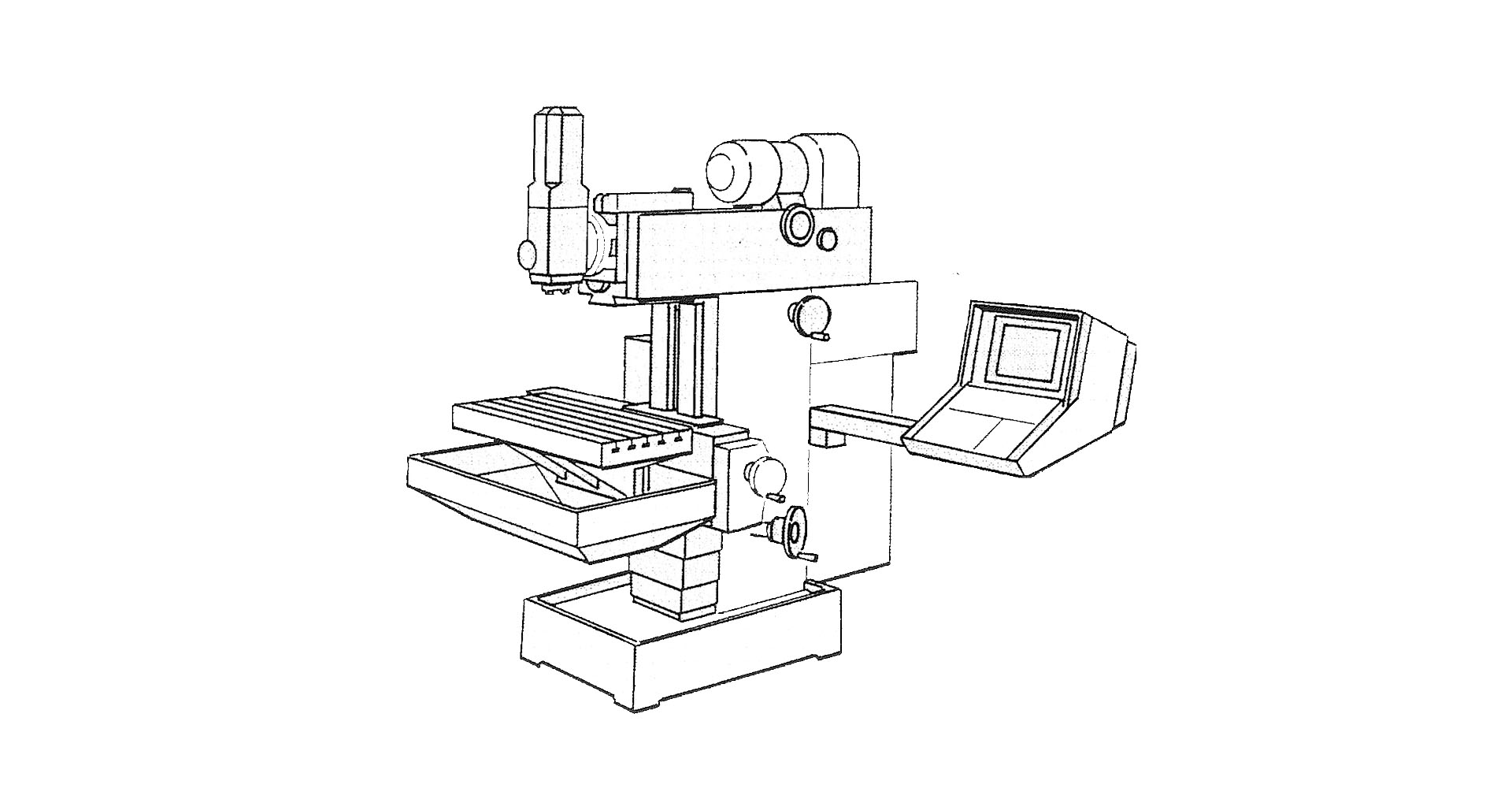

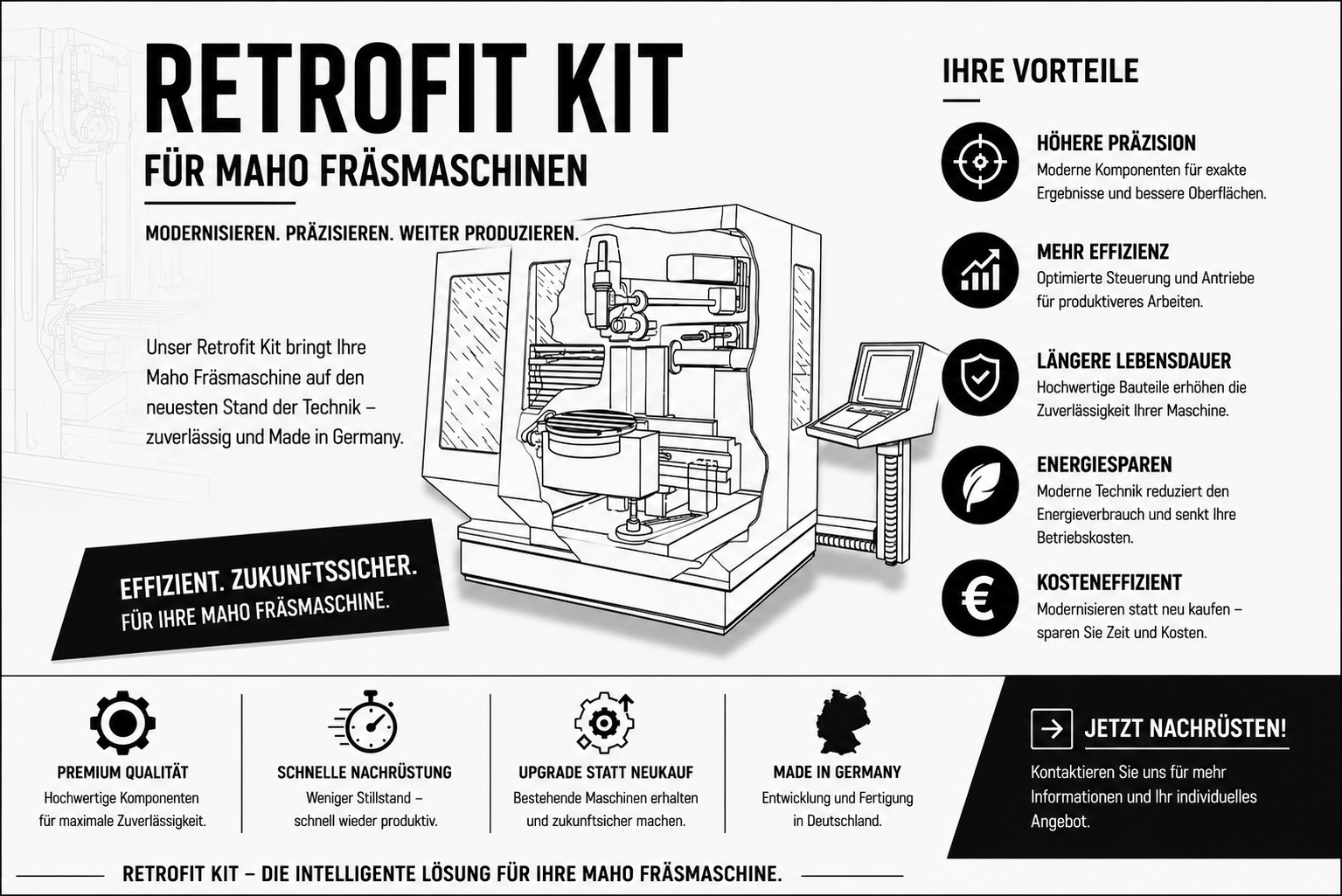

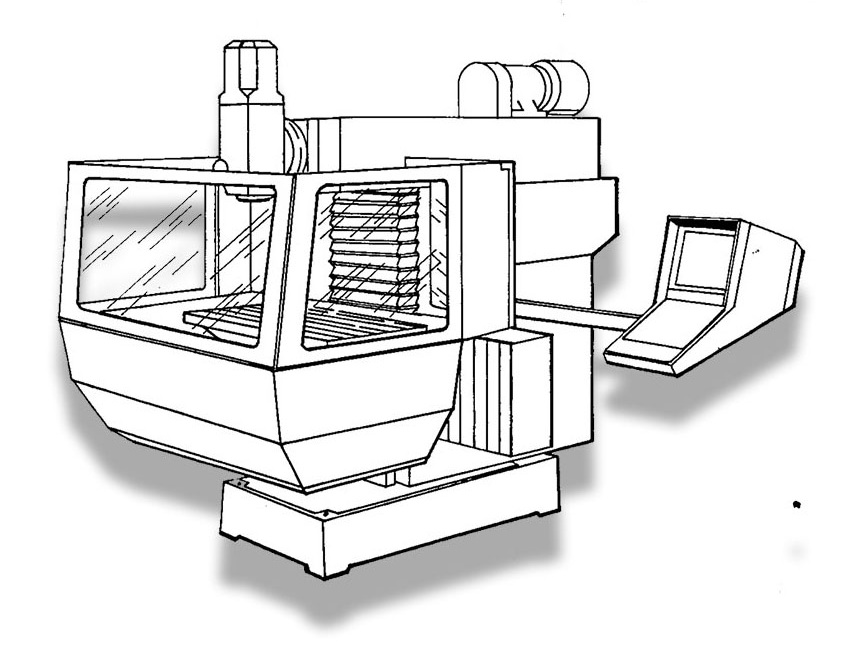

Maho 500 Serie V2.0 Kit
Das Retrofit Kit V2.0 bietet für die Industriemaschinen der Maho 500 Serie die Möglichkeit den vorhandenen Maßstab weiter zu verwenden.
In der Vergangenheit wurde digital gearbeitet, was die Rückführung vom Motor zur Servoendstufe notwendig machte. Beim analogen System werden die Streckenrückführung auf die CSMIO geführt.
Das bedeutet der Motorencoder wird nur noch für die Servo Endstufen benötigt nicht mehr für die CNC-Steuerung.

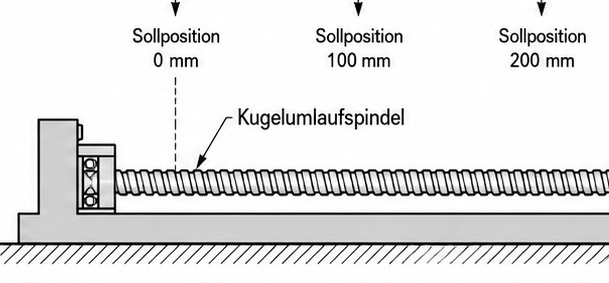

So können Steigungsfehler durch das direkte Messverfahren verhindert werden.
Das Kit für die Deckel Maho 500 Serie besteht aus:

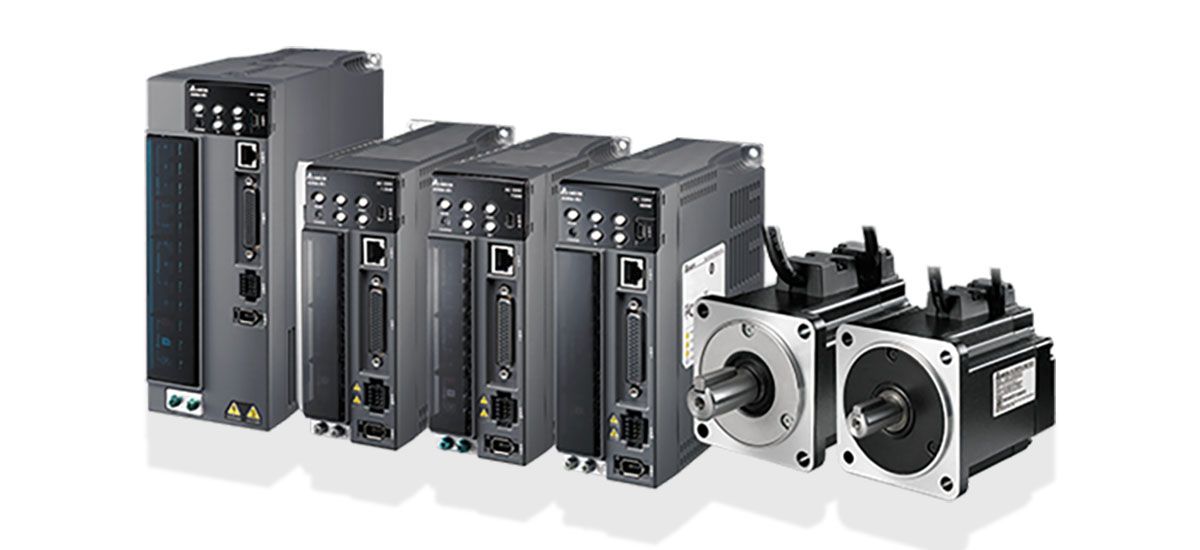

1 x Delta B3 Controller mit einer Leistung von 1000 Watt ( Z Achse)1 x Delta B3 Motor 1000 Watt mit Bremse2x Delta B3 Controller mit einer Leistung von 750 Watt ( X und Y Achse)2 x Delta B3 Motor 750 Watt2 x Encoder Kabel 5 Meter 2 x Motor Kabel 5 Meter ohne Bremse1 x Encoder Kabel 3 Meter1 x Motorkabel 3 Meter mit Bremse2 x Aufsteckplatine B3 ohne Bremse incl. 2 Patchkabel je Aufsteckmodul1 x Aufsteckplatine B3 mit Bremse incl. 2 Patchkabel je Aufsteckmodul1 x CNC Connect System V2 Basic1 x IP-A Controller1 x SIM Software1 x 24 Volt 10A Netzteil1 x Spannungsverteiler mit LED Anzeige1 x C2000 4,0 KW Frequenzumrichter
Preis auf Anfrage

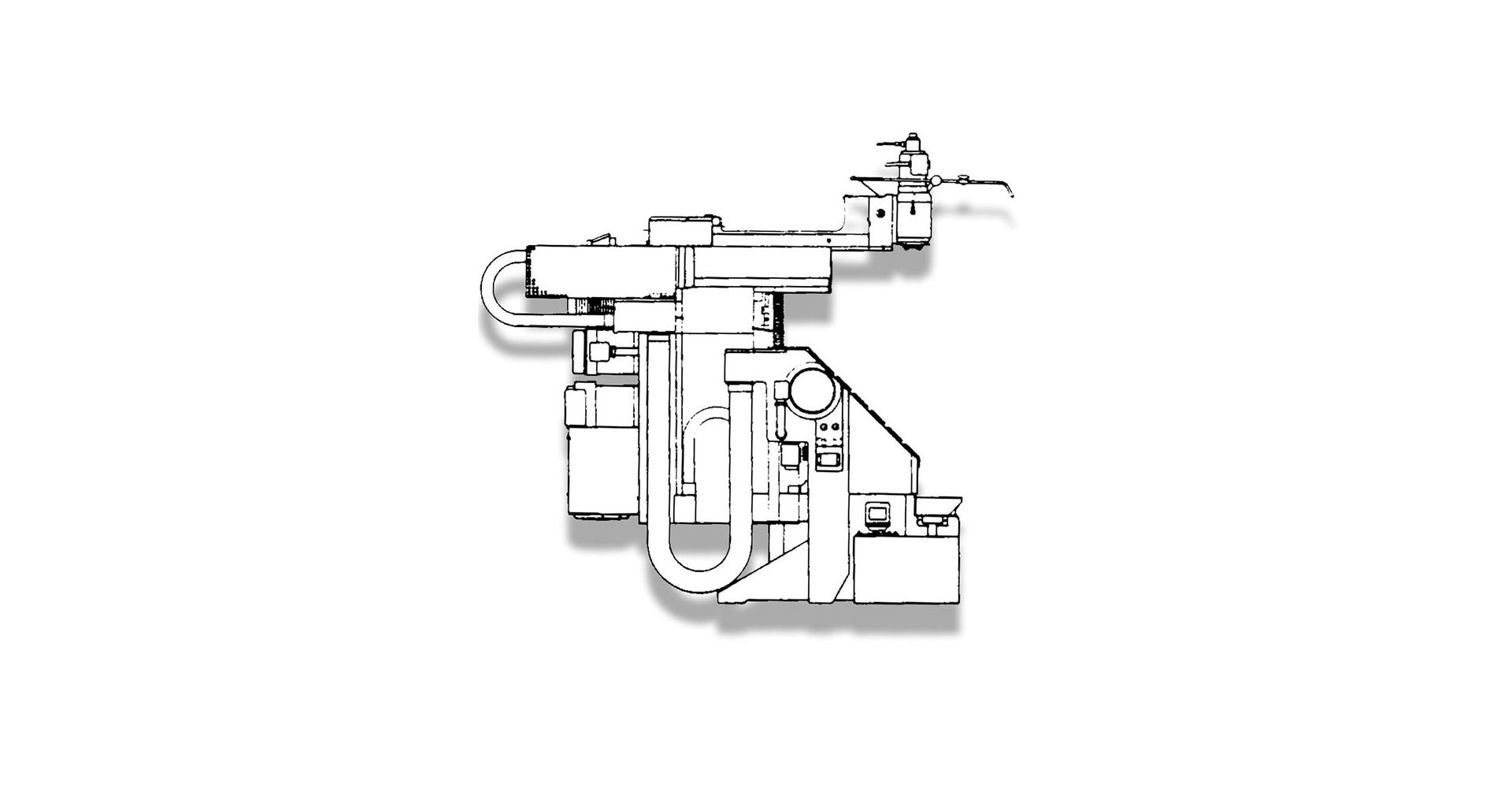

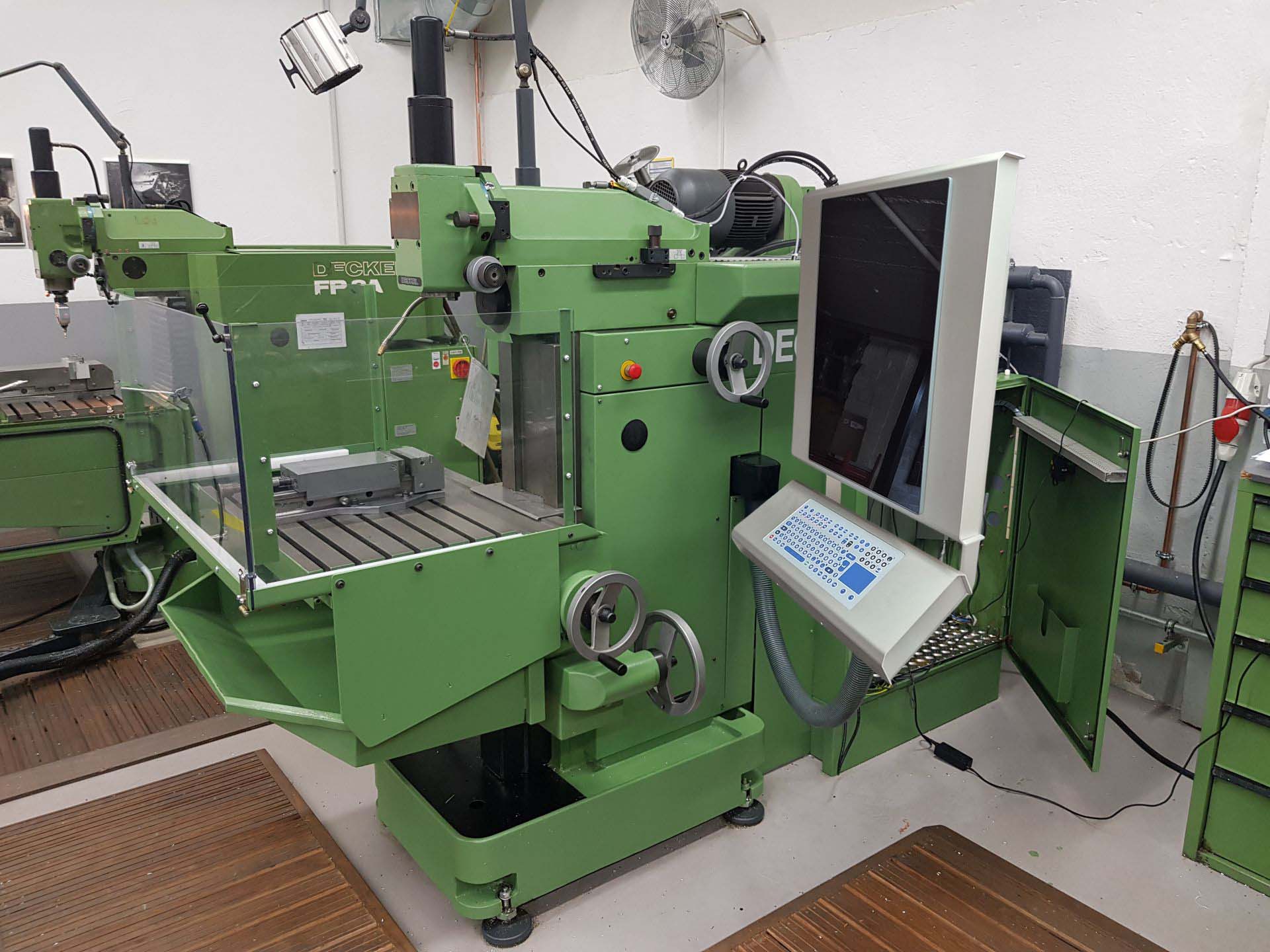

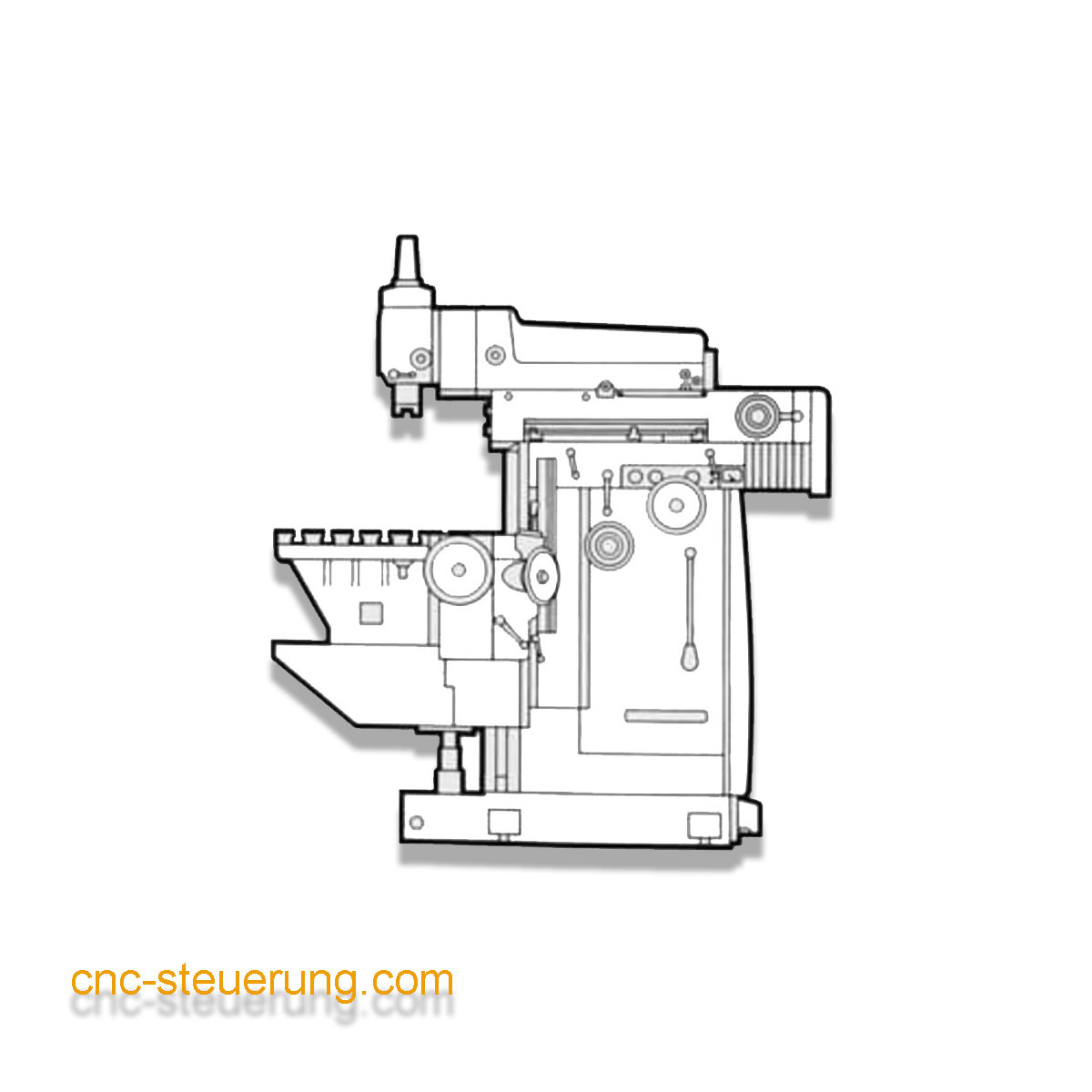

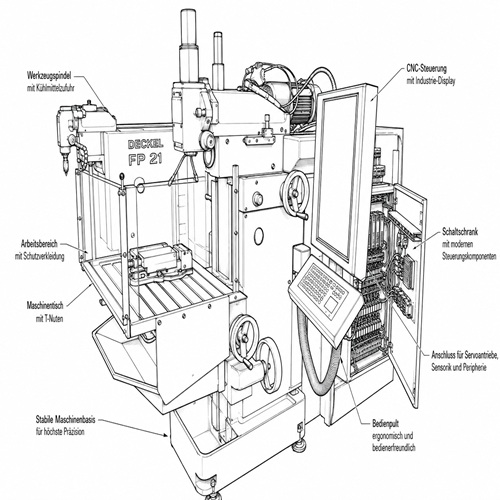

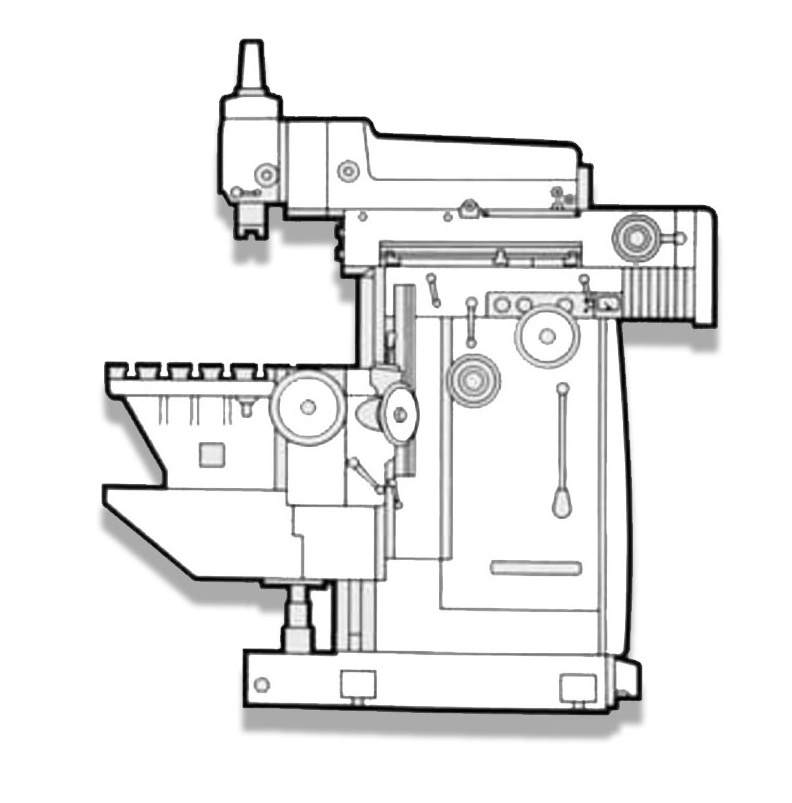

Deckel FP4 Serie V2.0 Kit
Das Retrofit Kit V2.0 bietet für die Industriemaschinen der Deckel FP4 Serie die Möglichkeit den vorhandenen Maßstab weiter zu verwenden.In der Vergangenheit wurde digital gearbeitet, was die Rückführung vom Motor zur Servoendstufe notwendig machte. Beim analogen System werden die Streckenrückführung auf die CSMIO geführt.
Das bedeutet der Motorencoder wird nur noch für die Servo Endstufen benötigt nicht mehr für die CNC-Steuerung.So können Steigungsfehler durch das direkte Messverfahren verhindert werden.Das Kit für die Deckel FP4 Serie besteht aus:- 3 x Delta B3 Controller mit einer Leistung von 1500 Watt- 1 x Delta B3 Motor 1500 Watt mit Bremse- 2 x Delta B3 Motor 1500 Watt mit Bremse- 2 x Encoder Kabel 5 Meter- 2 x Motor Kabel 5 Meter ohne Bremse- 1 x Encoder Kabel 3 Meter- 1 x Motorkabel 3 Meter mit Bremse- 2 x Aufsteckplatine B3 ohne Bremse incl. 2 Patchkabel je Aufsteckmodul- 1 x Aufsteckplatine B3 mit Bremse incl. 2 Patchkabel je Aufsteckmodul- 1 x BIG IO Übergabemodul- 1 x IN Out Board
2 x Encoder Platine- 1 x digital Input 12-23 Platine- 1 x Patchkabel Set- 1 x CSMIO IP-A Controller- 1 x SIM Software Fräsen mit besonderer Oberfläche- 1 x 24 Volt 10A Netzteil- 1 x Spannungsverteiler mit LED Anzeige- 1 x C2000 4,0 KW Frequenzumrichter- 1 x C2000 Aufsteckplatine
Preis auf Anfrage

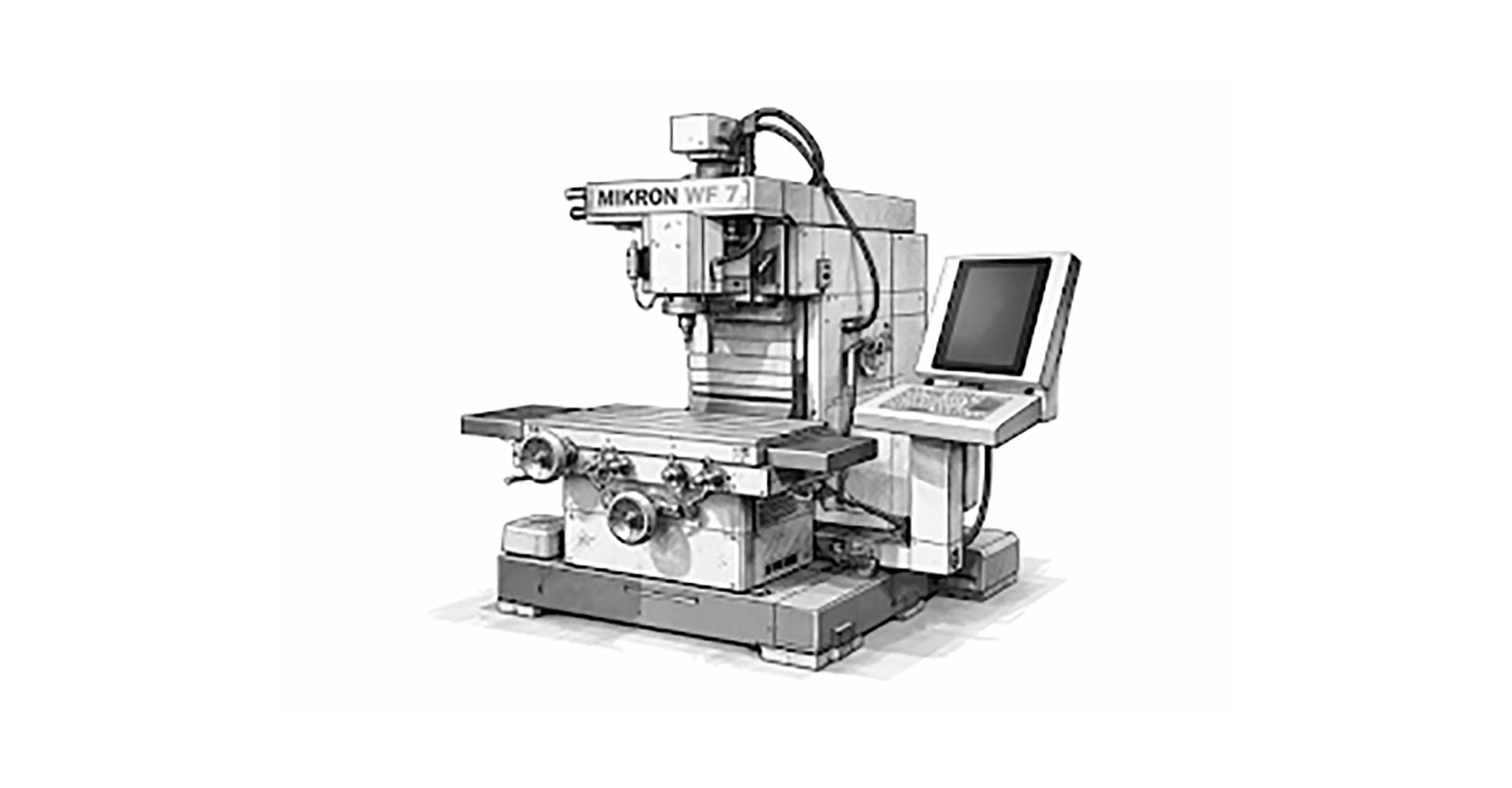

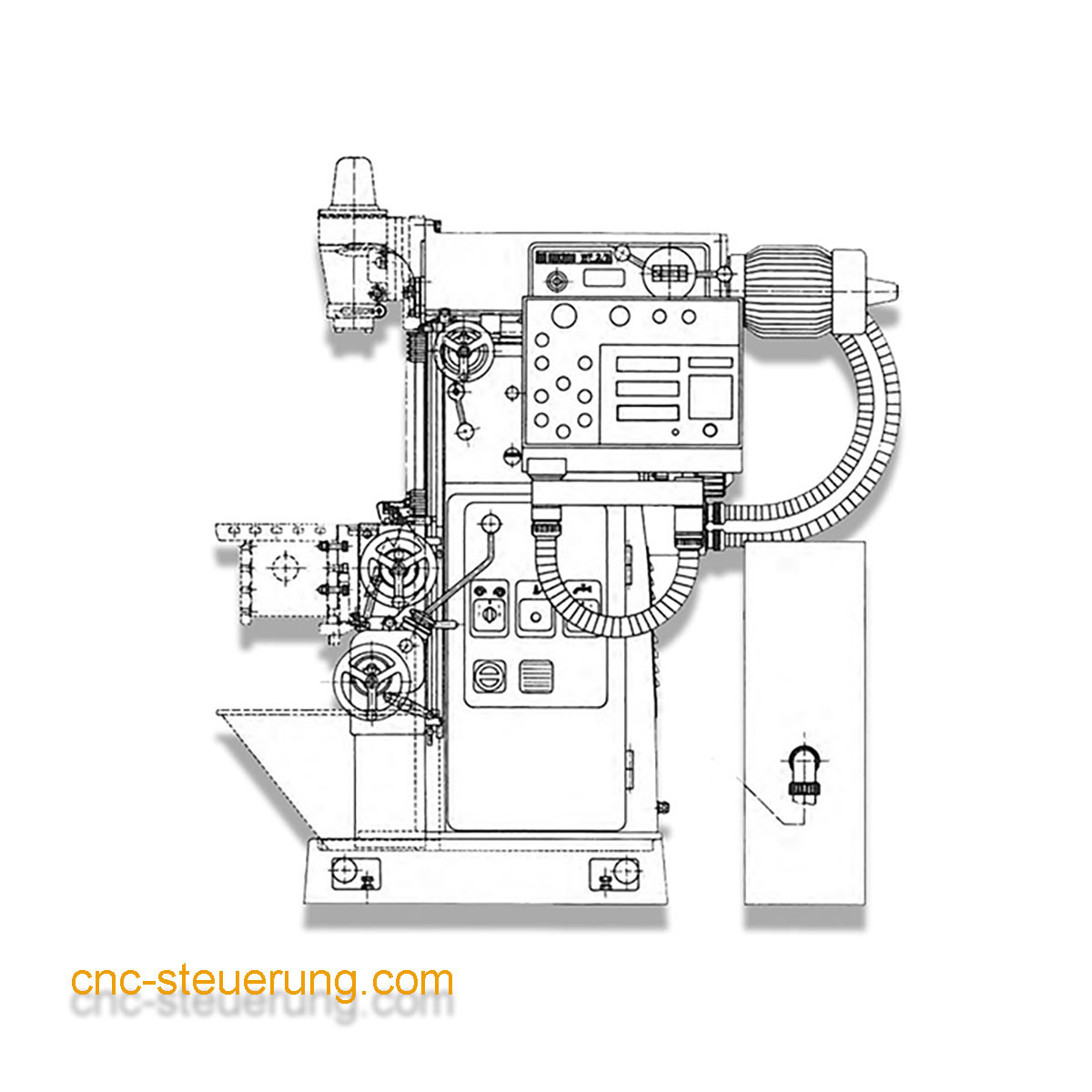

Mikron WF2 V2.0
Das Retrofit Kit V2.0 bietet für die Industriemaschinen der Mikron WF2 Serie die Möglichkeit den vorhandenen Maßstab weiter zu verwenden.In der Vergangenheit wurde digital gearbeitet, was die Rückführung vom Motor zur Servoendstufe notwendig machte. Beim analogen System werden die Streckenrückführung auf die CSMIO geführt.Das bedeutet der Motorencoder wird nur noch für die Servo Endstufen benötigt nicht mehr für die CNC-Steuerung.
So können Steigungsfehler durch das direkte Messverfahren verhindert werden.Das Kit für die Mikron WF2 Serie besteht aus:- 3 x Delta B3 Controller mit einer Leistung von 1000 Watt- 1 x Delta B3 Motor 1000 Watt mit Bremse- 2 x Delta B3 Motor 1000 Watt- 2 x Encoder Kabel 5 Meter- 2 x Motor Kabel 5 Meter ohne Bremse- 1 x Encoder Kabel 3 Meter- 1 x Motorkabel 3 Meter mit Bremse- 2 x Aufsteckplatine B3 ohne Bremse incl. 2 Patchkabel je Aufsteckmodul- 1 x Aufsteckplatine B3 mit Bremse incl. 2 Patchkabel je Aufsteckmodul- 1 x BIG IO Übergabemodul- 1 x IN Out Board
2 x Encoder Platine- 1 x digital Input 12-23 Platine- 1 x Patchkabel Set- 1 x CSMIO IP-A Controller- 1 x SIM Software Fräsen mit besonderer Oberfläche- 1 x 24 Volt 10A Netzteil- 1 x Spannungsverteiler mit LED Anzeige- 1 x C2000 4,0 KW Frequenzumrichter- 1 x C2000 Aufsteckplatine
Preis auf Anfrage
12.87
%
Tipp

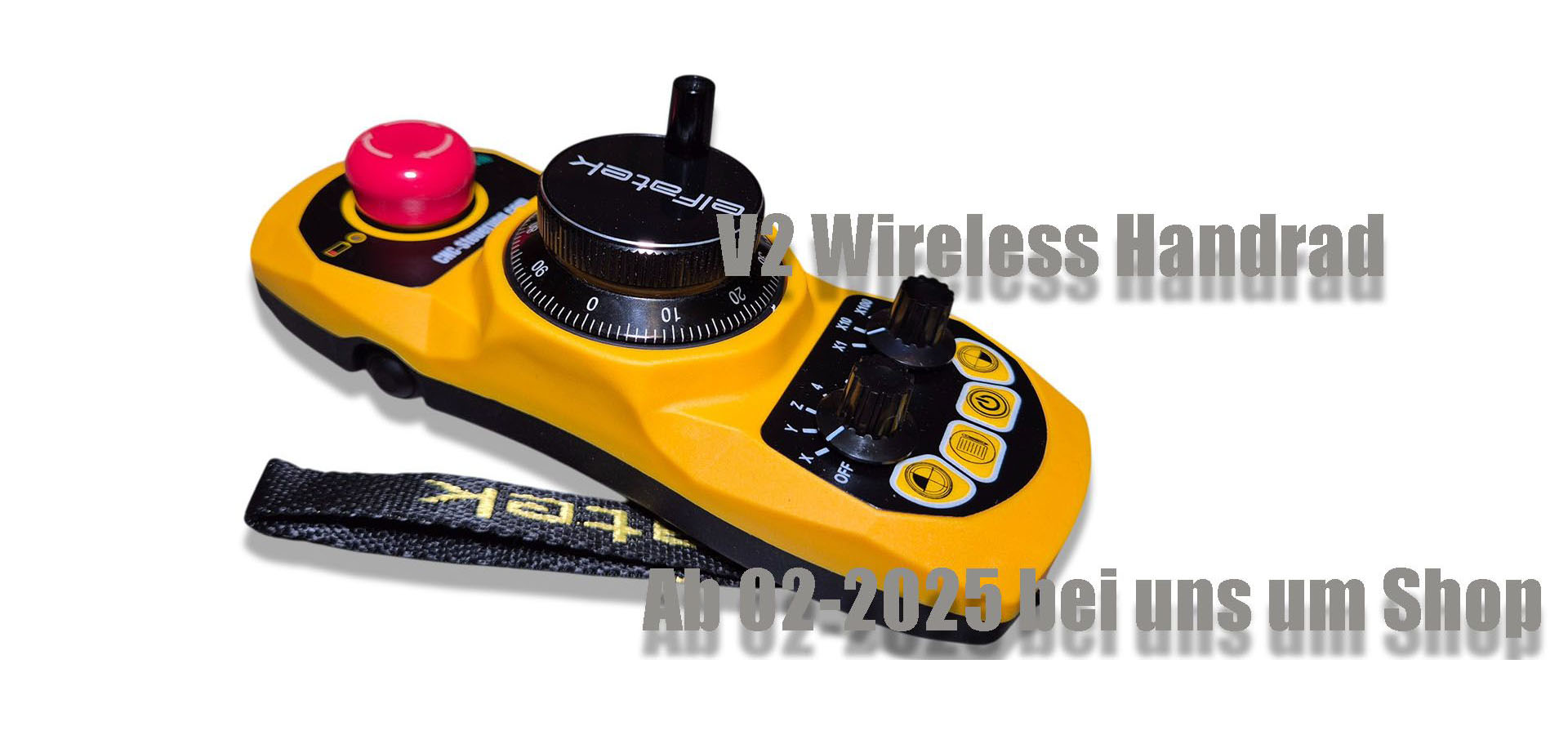

Wireless Handrad
829,00 €*
951,40 €*
(12.87% gespart)
Industriehandrad mit Drahtloser Kommunikation,das Set besteht auf dem Sender (Handrad) und einer Unit die als Empfänger dient. Die Unit wird auf eine Tragschiene im Schaltschrank montiert. Die zum Lieferumfang gehörende Antenne sorgt für eine gute Empfangsqualität. Dieses Kit ist für alle mit bis zu 6 Achsen Maschinen geeignet.Die Qualität ist ist hervorragend, das Gehäuse ist extrem robust und liegt perfekt in der Hand.Drahtlose Konnektivität:Mit dem drahtlosen Handrad kann ohne Kabel Ihre Maschine steuern. Dies bietet dem Anwender große Bewegungsfreiheit und verhindert Kabelsalat.Große Reichweite:Das drahtlose Handrad kann zur Steuerung der Maschine eine maximale Reichweite von bis zu 100 Metern haben. Dies erleichtert den Fernzugriff auf die Maschine und
bietet dem Benutzer Flexibilität.Doppeltes Not-Aus-Relais:Das drahtlose Handrad ist mit einem doppelten Not-Aus-Relais ausgestattet, um die Maschine im Notfall schnell und sicher anzuhalten. Dies gewährleistet die Sicherheit des Benutzers und den ordnungsgemäßen Betrieb der Maschine.
Breite Kompatibilität:Das drahtlose Handrad ist mit Geräten mit Encoder- oder MPG-Eingang kompatibel. Dies erleichtert die einfache Integration in verschiedene CNC-Bedienfelder und Automatisierungssysteme und bietet verschiedene Anwendungen.Technische Daten:Spannungsversorgung:Handgerät: 2xAA Batterie Empfänger: 12 V~24 VDC mit BatteriekontrollanzeigeLeistungsaufnahme: Handgerät 0.14 W/ Empfänger: 1.5 WNot Aus Relais : Zwei RelaisMaterial: ABSArbeit Temperatur: -20°C bis +70°CLager Temperatur: -30°C ~ +80°CSchutzgrad Sender: IP65Arbeitsabstand max.: 100m Gewicht Sender: 500 GramEmpfänger: 150 GramAbmessungen Sender: 75m x 75mm x 194mm LxBxHBetriebsfrequenz: 2,4 GHz TransceiverBetriebsart: BluetoothArbeitszeit bei vollen Batterien: ca. 40 StundenArbeitszeit nach Warnung niedrigem Batteriestand: ca. 2 StundenLieferumfang:1 x Handrad (Sender)1 x Unit: (Empfänger)1 x DIN Schienenanschlussblock1 x Flachbandkabel 1 x Makro SIM Software Achsen Nullen1 x Makro SIM Software Maschine EnableAchtung zum Betrieb wird, wenn Sie unsere Steuerung einsetzten das MPG Modul benötigt.
33.94
%

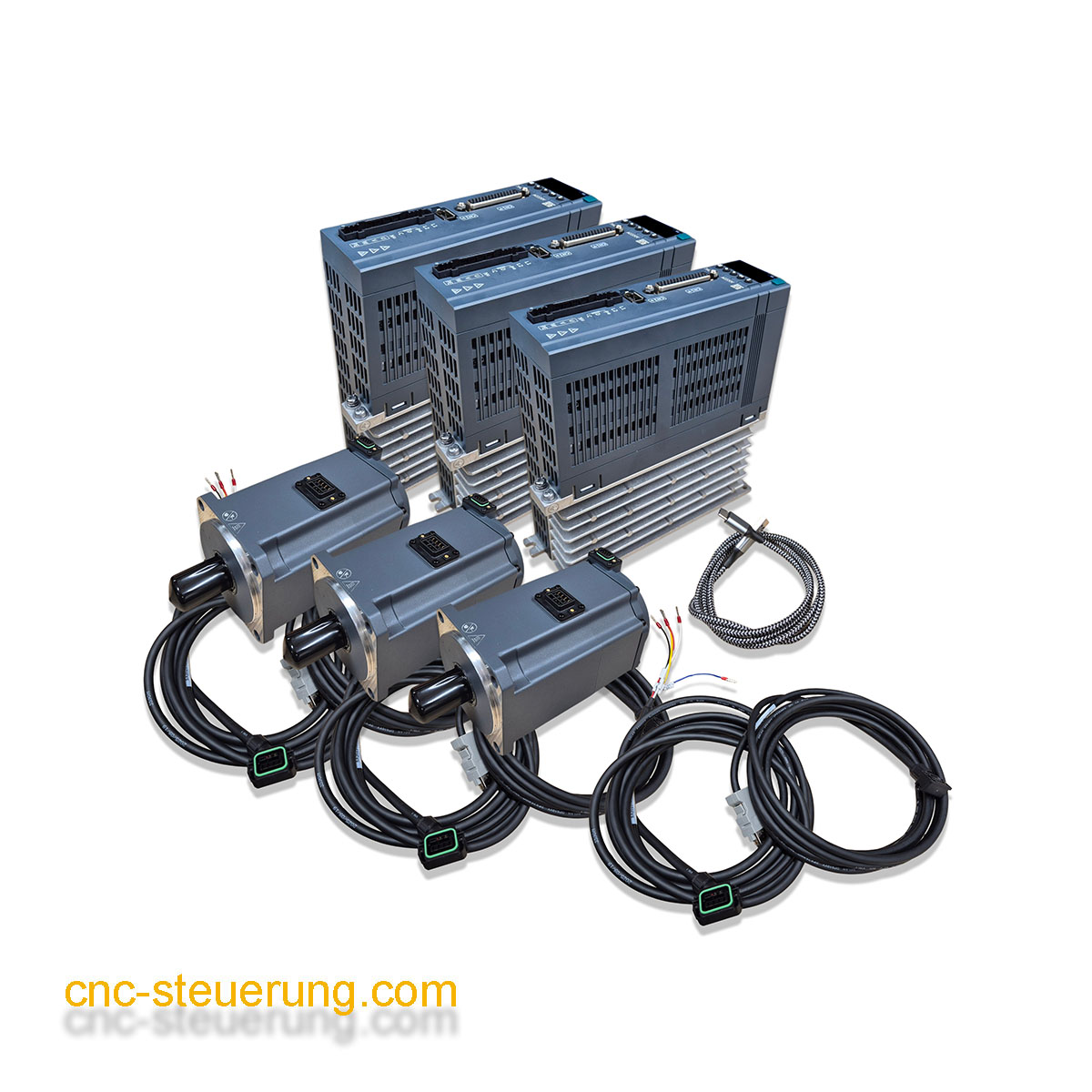

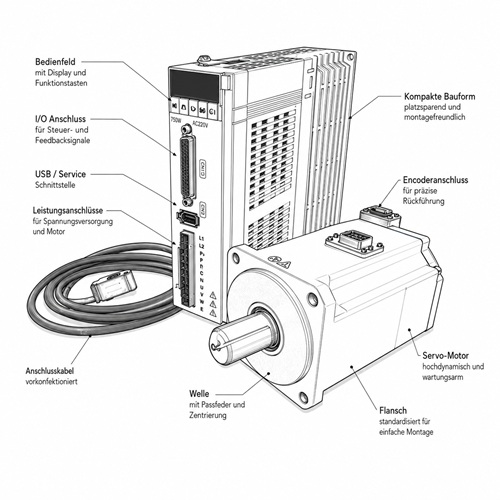

Komplett Set Servosystem 750 Watt 3er Set
3.270,00 €*
4.950,00 €*
(33.94% gespart)
Servosysteme
für Einsteiger
passend für kleine Fräsmaschinen wie Wabeco - Optimum und andere Maschinen.
Dieses auch für den Anwender leicht zu verdrahtende System ist sehr schnell
aufgebaut und durch
das CNC Connectsystem sind Fehler ausgeschlossen.
bestehend aus:
3 x 750 Watt Servoendstufe
2 x 750 Watt Servomotor ohne Bremse mit 3 Meter Kabel Set
1 x 750 Watt Servomotor mit Bremse mit 3 Meter Kabel Set

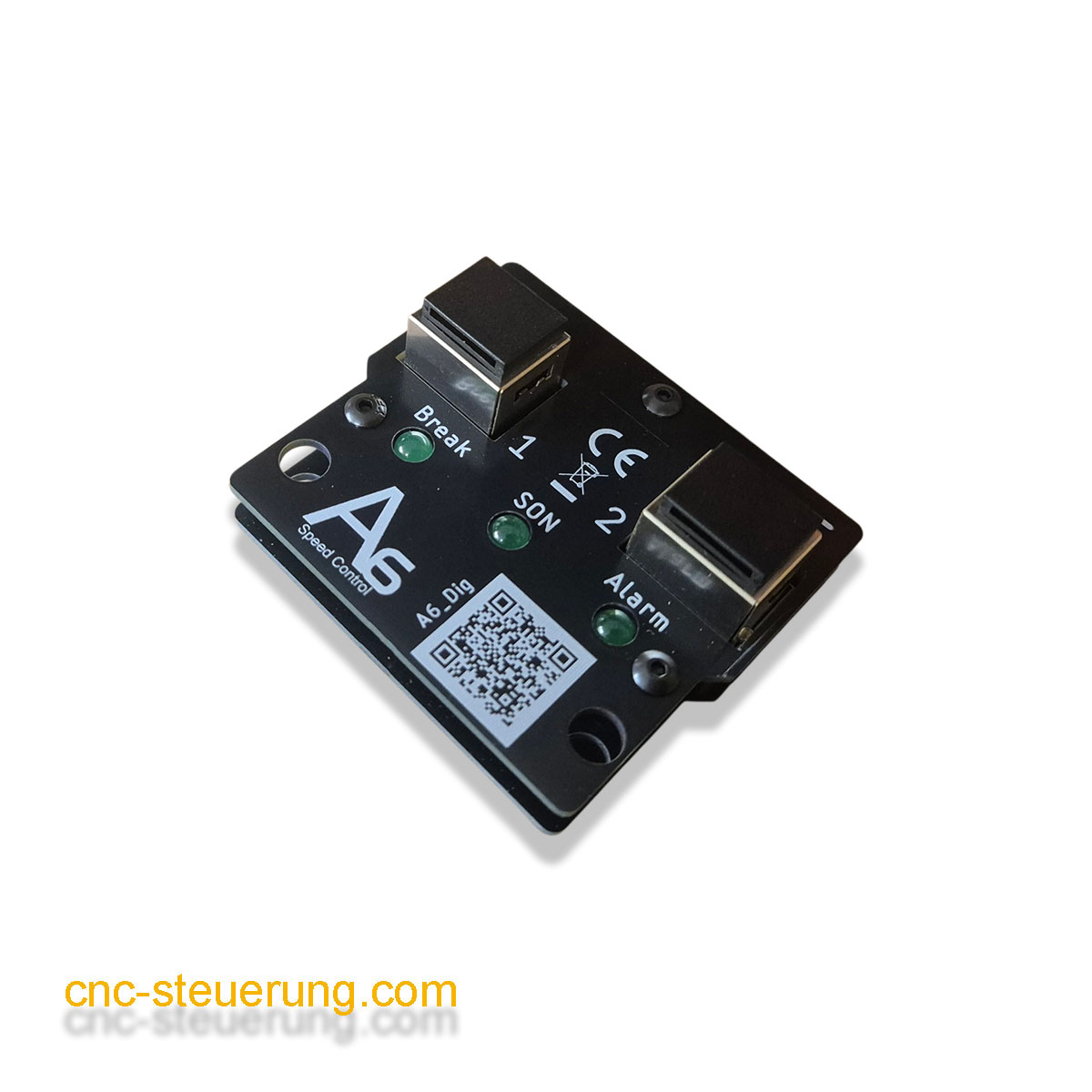

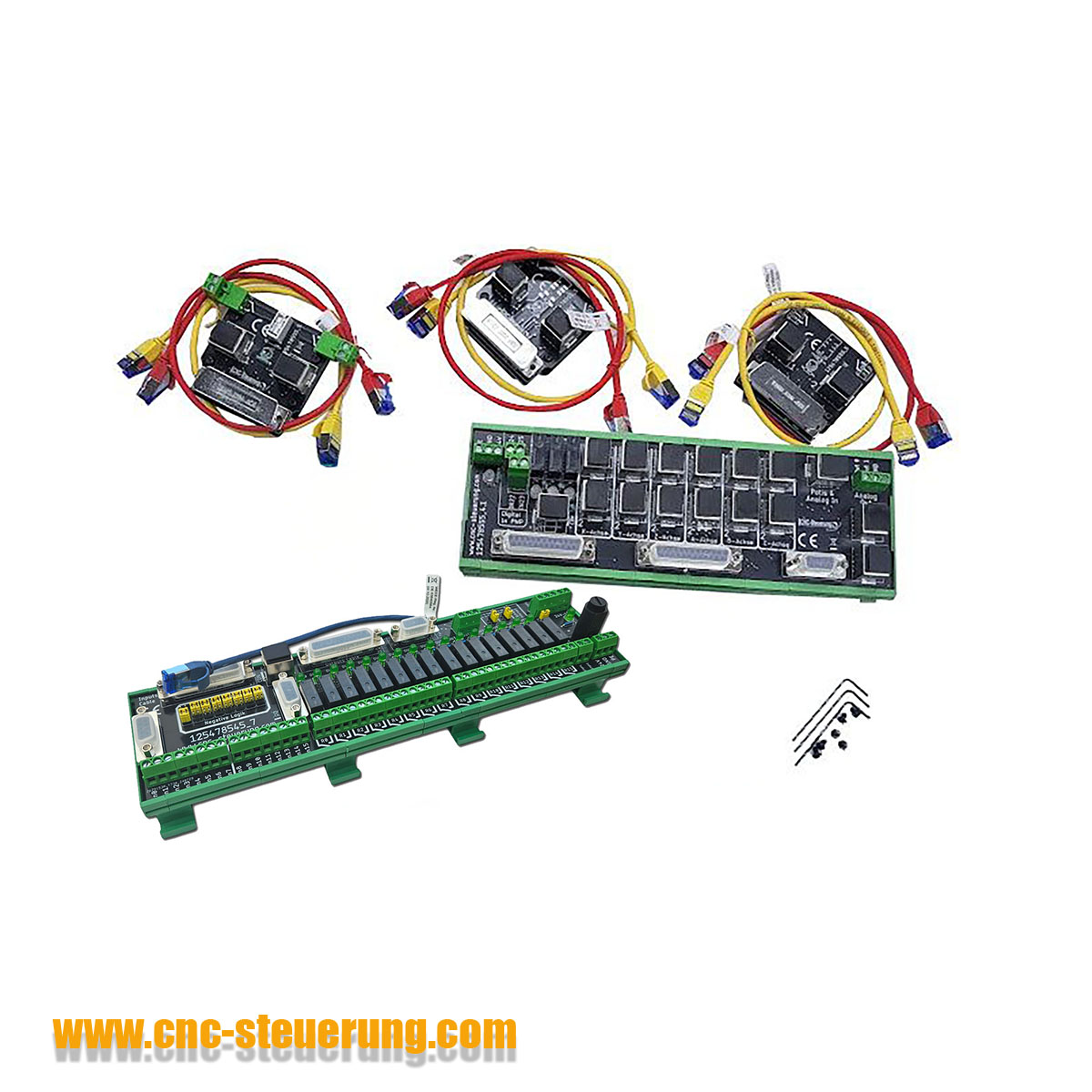

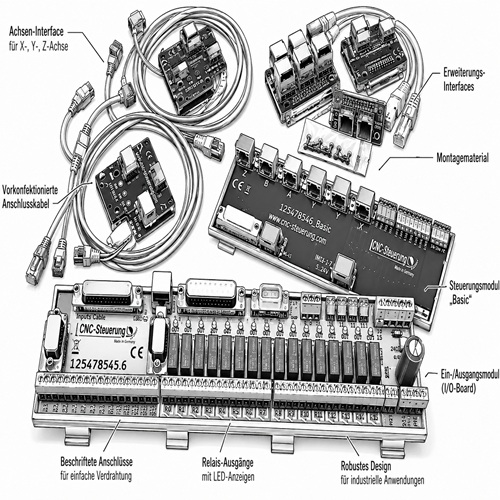

1 x CNC Connectsystem

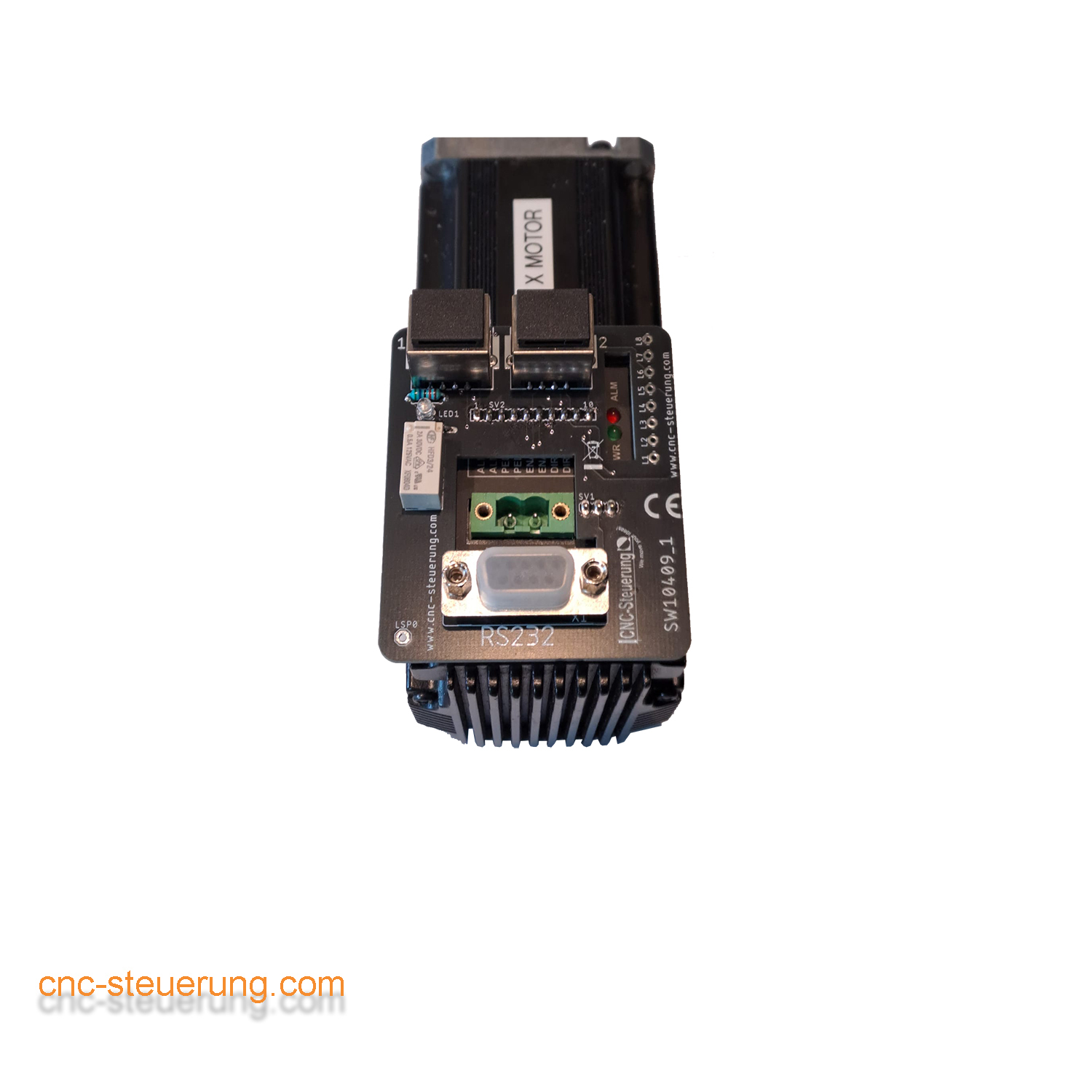

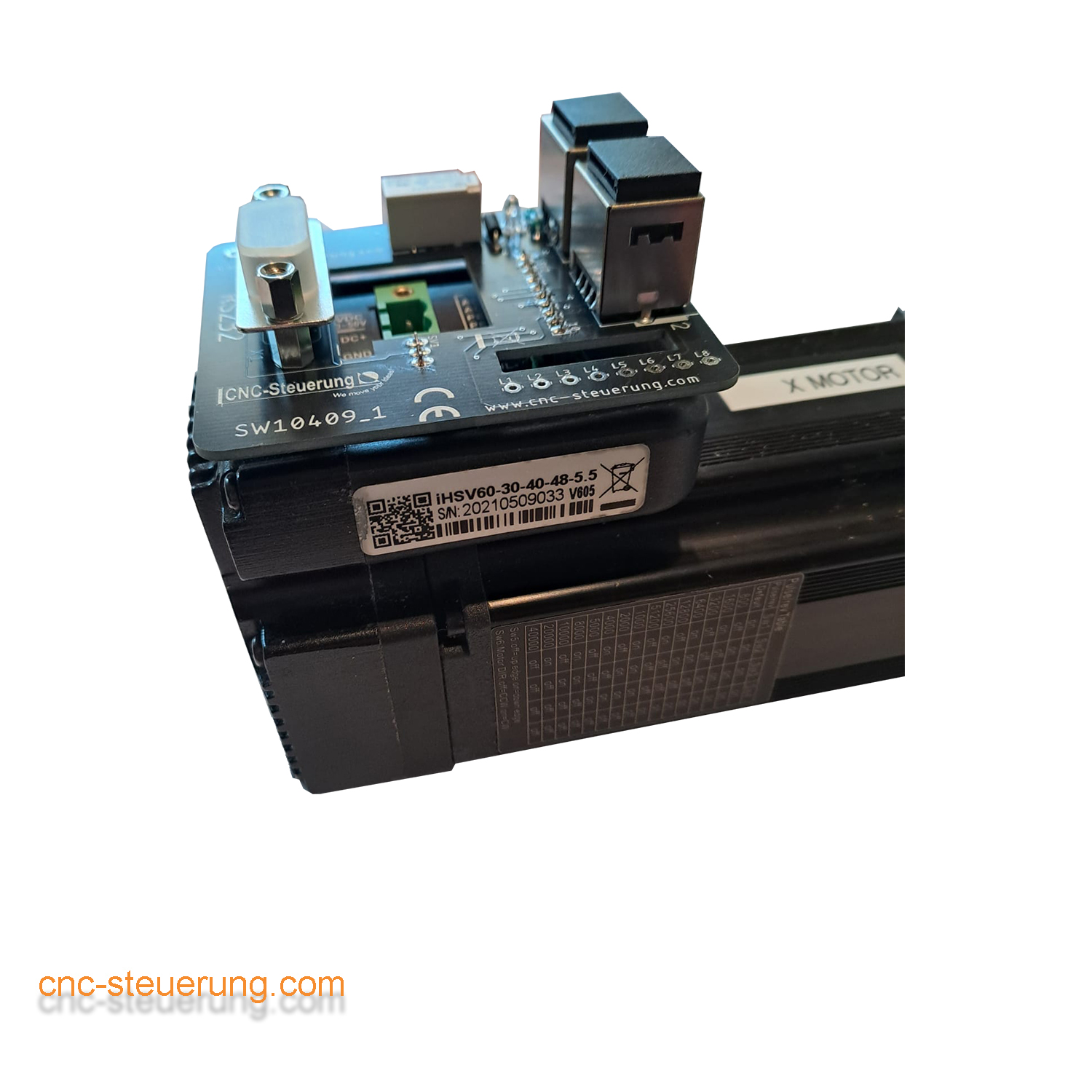

2 x Aufsteckplatine ohne Bremsenausgang
1 x Aufsteckplatine mit Bremsenausgang
1 x IP-M Steuerung (gegen Aufpreis von 350 Euro auch mit IP-S lieferbar)
1 x Netzteil 24 Volt
1 x Spannungsverteiler

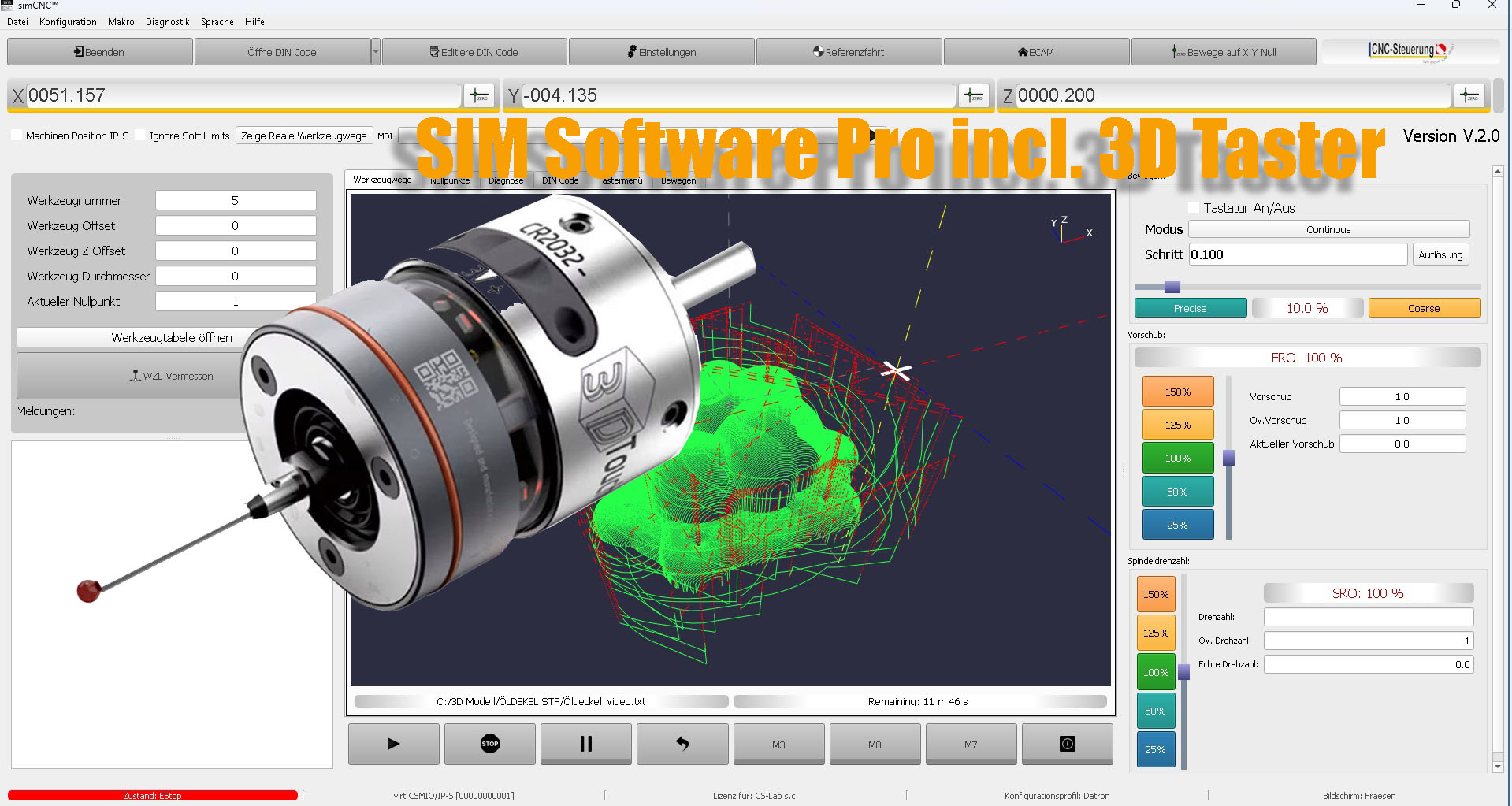

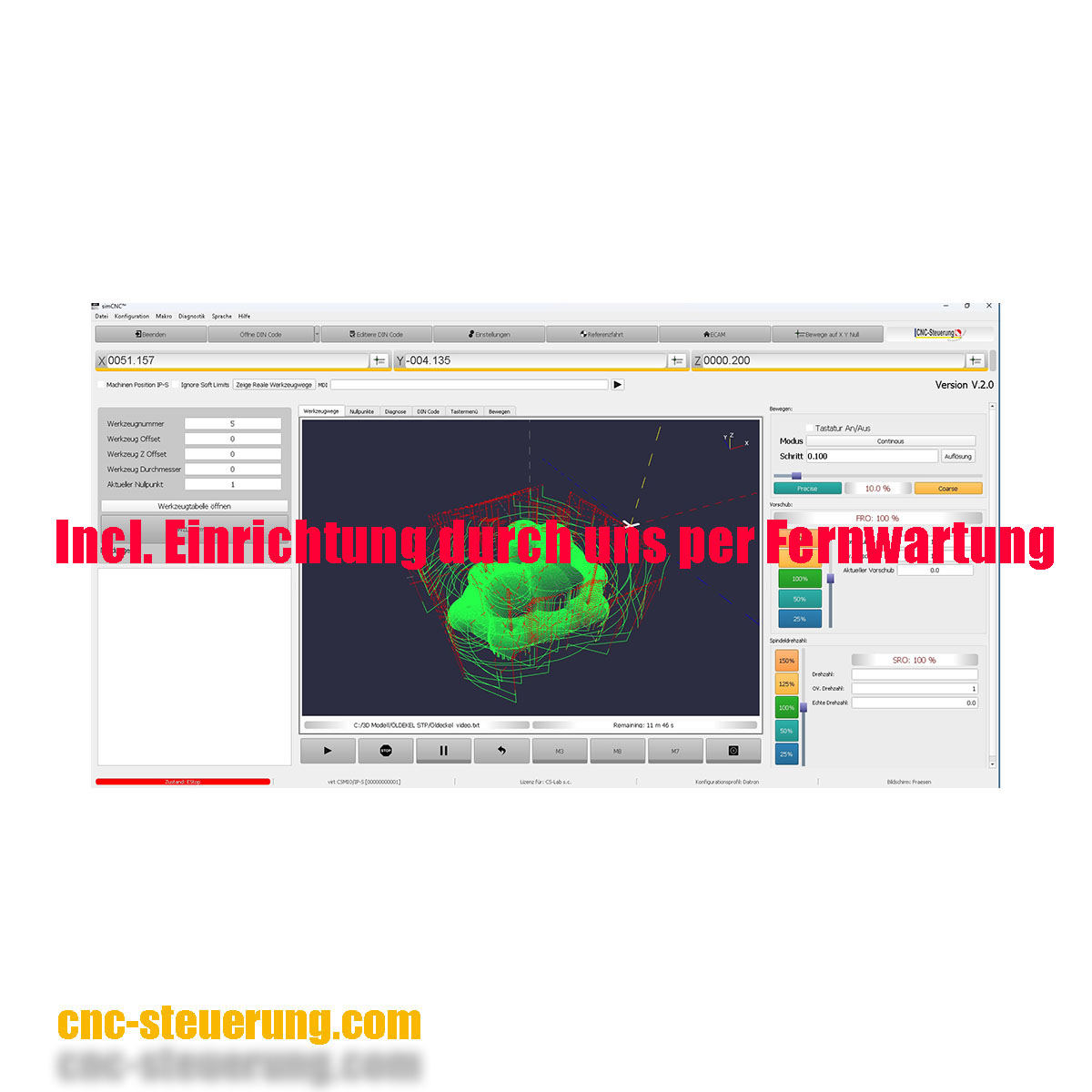

1 x SIM Software Fräsen
1 x incl. kostenlose Inbetriebnahme der SIM Software durch Fernwartung

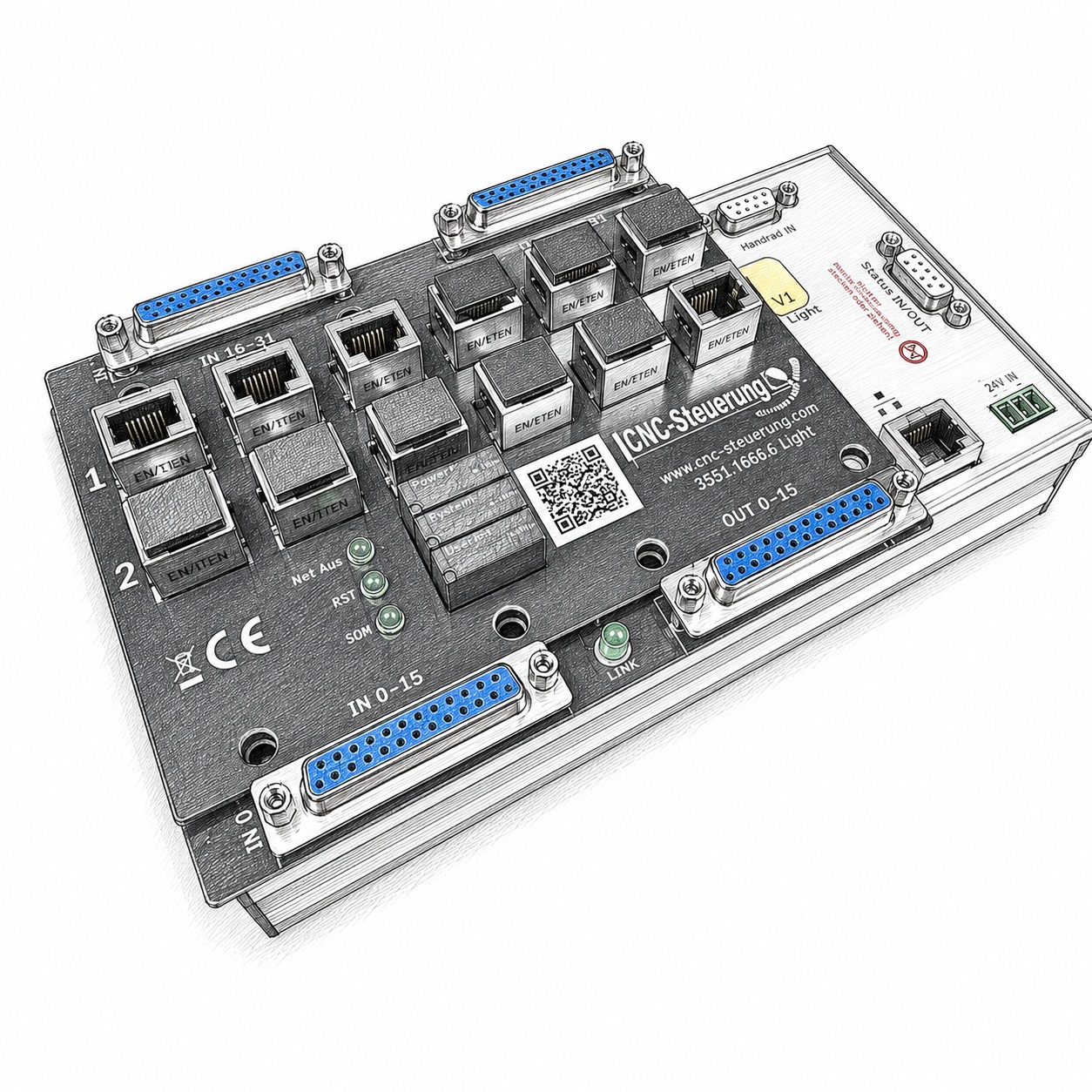

Durch das CNC Connectsystem ist eine Erweiterung auf bis zu 6 Achsen sehr
leicht möglich.
Das System wird durch uns mit Ihnen zusammen per Fernwartung in Betrieb
genommen. Dadurch
ist maximale Sicherheit gegeben.

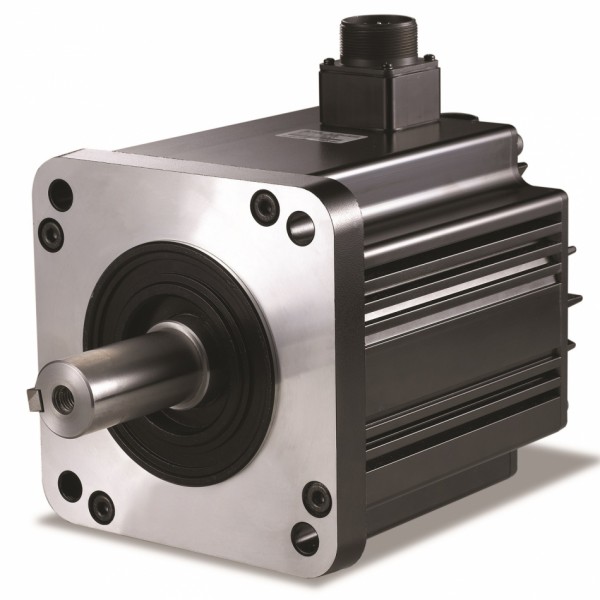

Motorkenndaten:
Leistung: 750 Watt
Pohlzahl: 5
Maximale Drehzahl: 3000 U/min.
Drehmoment nominal: 2,39 Nm
Drehmoment maximal für 3 Sekunden: 7,10 Nm
Ampereaufnahme: 3 A
Encoder Auflösung: 20 BIT Incrementalencoder
Schutzklasse: IP 54
Flanschabmessungen: 80 x 80 mm
Welle: 19 mm
Arbeitstemperatur: 0 - +55°
Driver Kenndaten:
Anschluss 170 VAC - 253 VAC 1 phasig
HZ: 50-60 Hz
Kühlung: Passive und über eingebauten Lüfter
Anzeige: 7 Segmentanzeige
Bremsfunktion: Intern
Schutz vor: Unterspannung - Überspannung - Überlast - Encoder Fehler
Frequenz: 300 Hz
11.93
%
Tipp

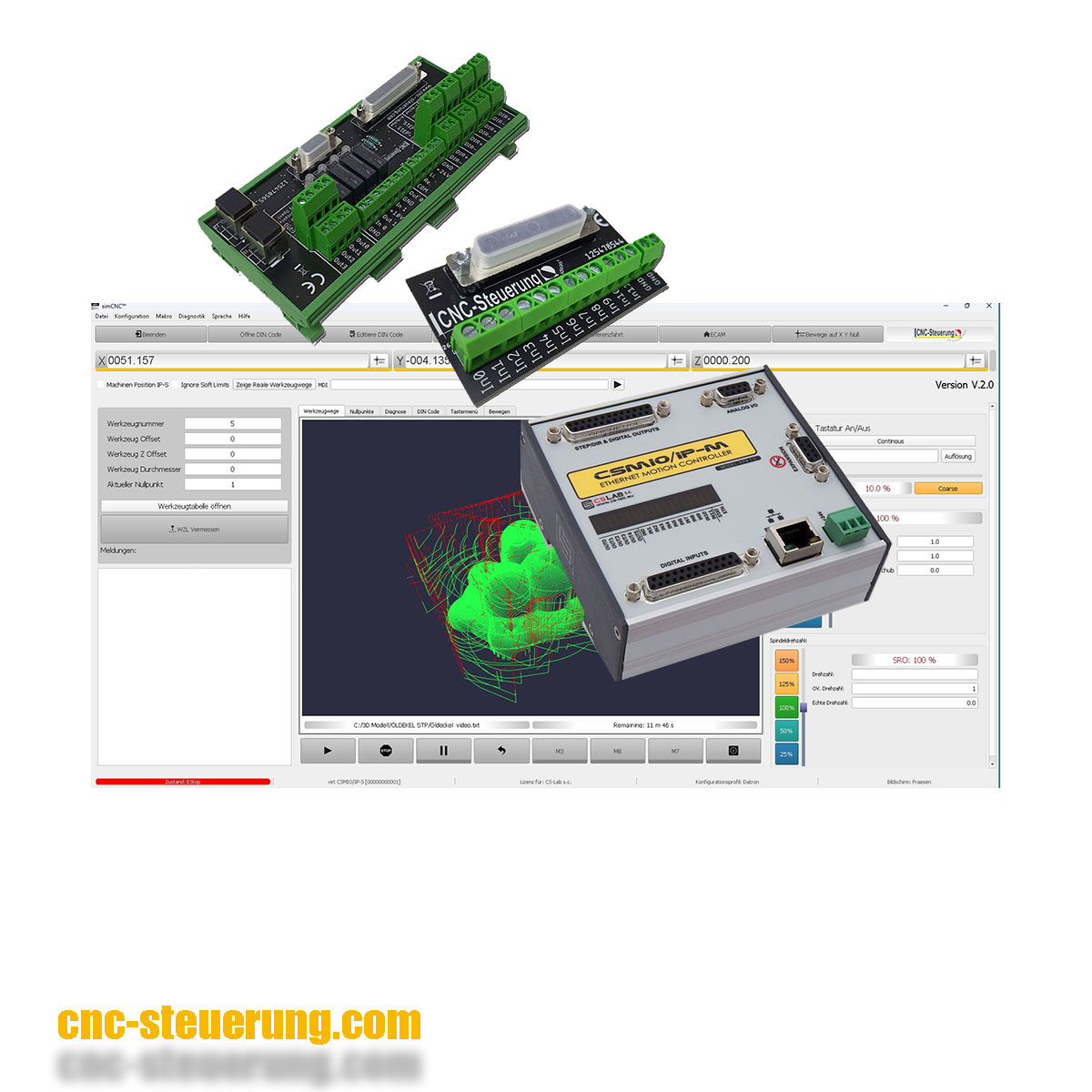

IP-M-4 Ethernet Controller für bis zu 4 Achsen
299,00 €*
339,50 €*
(11.93% gespart)
Die Umsetzung
der Ethernet-Verbindung stellt eine alternative zu der veralteten LPT oder der
längenbegrenzten und störanfälligen USB-Schnittstelle. Und das Ganze auf einen
kompakten Raum.
Für alle die Windows 7 einsetzen möchten ein unbedingtes Muss!
Alle Vorteile kurz und knapp:
1. Sehr
schnelle Ausgange der Takte (bis zu 125 KHz)
2. Ausgabe der Signale Differenziell also -/+ 5 Volt was Störungen ausschließt
3. Direkter Anschluss von induktiven Sensoren an die Steuerung
4. Poti für Vorschub und Drehzahl ansteuerbar (während des Programmlaufes den
Vorschub auf 0 herunter nehmen oder bis zu 300 % übersteuern) wie bei großen
Maschinen
5. Echtes Analoges Signal für den Frequenzumricher Kein PWM Signal was den
Rechner stark belastet
Als Zubehör ist das MPG Modul erhältlich,
Diese
Steuerung ist nicht geeignet bei Drehmaschinen wenn Gewinde geschnitten werden
muss oder wo unsere Zusatzmodule eingesetzt werden müssen.
In diesen Fällen müssen Sie die IP-S Steuerung nehmen.
Special Features:
PC-Verbindung über Ethernet 10/100 MB
4-Achsen-Controller für maximalen Ausbau
STEP Frequenz 125 KHz (differenzielle Ausgänge, somit sehr resistent gegen
Störungen)
Extrem stabile Maschinen und Drehzahlregelung, dank der FPGA und
hochentwickelte Regelalgorithmen
12 digitale Eingänge und 4 digitale Ausgänge
2 analoge Eingänge / 2 analoge Ausgänge (0-10V)
Alle I / O sind galvanisch getrennt, geschützt gegen Kurzschluss - Überhitzung
und erfüllen die IP Industrie-Standards - 24VDC
Spindel / Inverter-Steuerung über analoge Ausgänge.
Spannungsversorgung: 24 Volt DC
Schnelle und übersichtliche Inbetriebnahme durch einfaches Plugin.
Einfach Diagnose durch LED´s. Saubere Verdrahtung durch Schraubklemmenblöcke.
Selbst im Falle des Austausches brauchen Sie die Steuerung nur schnell
herausnehmen und die neue einsetzen.
Kein Umständliches verdrahten mehr.
Bitte beachten Sie das die IP-M kein Umkehrspiel kompensieren kann.
Das Massive
Aluminium-Gehäuse, dass die wenige Wärme zuverlässig abführt, schützt die
Elektronik des Geräts. Die Montage erfolgt über Komfortable DIN-Schiene.
Die entwickelte Software arbeitet störungsfrei und besitzt die Fähigkeit, sich
selbst zu aktualisieren. Über LED´s der Bedienelemente auf der
Frontplatte erleichtert die erst Inbetriebnahme und Montage auf ein Minimum was
die dem Anwender eine Preisreduzierung ohne weitere Kosten ermöglicht.
Der größte
Vorteil von IP-M-4 ist die Umsetzung der Ethernet-Port statt parallel der LPT
Schnittstelle, der neben stark verbesserte Übertragungsgeschwindigkeit ist die außergewöhnliche
Zuverlässigkeit einer der Hauptgründe neben deren einfachen
Erweiterungsmöglichkeiten
Die IP-M-4 sendet STEP / DIR Steuersignale mit der maximalen Frequenz von 125
KHz.
Darüber hinaus ist IP-M-4 kommt mit 12 digitalen Eingängen, 4 digitalen
Ausgängen, 2 analoge Eingänge, 2 analoge Eingänge Das Gerät wird durch eine
Alu-Schale auf einem DIN-Bus montiert geschützt. Ein und Ausgänge sind als über
Schraubklemmen leicht zu verdrahten.
Warum
Ethernet, und nicht LPT oder häufig verwendete USB?
Ethernet-basierte Steuerung hat mehrere Vorteile, hier sind die wichtigsten:
stabilen PC-to-Controller-Anschluss Kein Störungen über USB (Rauschen) wie beim
Smooth Stepper Abstand von der Steuerung an der Maschine kann deutlich mehr als
5 Meter betragen, im Gegensatz zu USB / LPT Gegensatz
bis zu 4-Achsen simultan gesteuert
Erzeugung STEP / DIR-Signale mit sehr hoher Präzision, Wiederholbarkeit und Frequenz
hohe Anzahl von schnellen Ein und Ausgänge (digital und analog)
System vollständig angepasst, um in den Industrie-Standards arbeiten (I / O in
24V-Standard) Treiber-Firmware Das Gerät wird durch ein Echtzeit-Betriebssystem
gesteuert.
Firmware-Updates:
Das Update wird mit Hilfe eines intuitiven Firmware Update Utility ausgeführt.
Wir informieren Sie bei wichtigen Updates
Lieferumfang
- IP-M Controller
- Schraubklemmenblöcke
- Netzwerkkabel
Sondermaschinen
Wir realisieren nicht nur klassische Fräs oder Drehmaschinen.
Sondermaschine sind ebenso möglich. Unsere Controller können bis zu 6 Achsen ansteuern und
die Software kann auf fast jede Maschine durch das fexibele GUI auf fast jede Anwendung anpassbar.
Sprechen Sie mit unserem Support
Huber und Grimme 5 Achsen Retrofit Steuerung
Retrofit Kit
für eine Huber und Grimme Fräsmaschine für die Tiefziehteile Bearbeitung.
Dieses Set kann beliebig für Sie ergänzt werden. Wir haben
das Umbau Set für eine Huber und Grimme ausgelegt kann aber für jede andere
Maschine angepasst werden.
Die Maschine wurde mit folgenden Motoren ausgestattet:CNC Connect System V1IP-S ControllerSIM Software
X Achse - 1000 Watt B3 System
Y Achse - 1000 Watt B3 System
Z Achse - 1000 Watt mit Bremse B3 System
A Achse - 1500 Watt ohne Bremse B3 System
B Achse - 750 Watt ohne Bremse B3 System
- 5 x 10 Meter Kabel Set ( Motor und Encoder
Leitung)
Frequenzumrichter für die Spindel : 1500 Watt
- Spannungsverteiler mit LED
- 24 Volt 10 Ampere Netzteil
Sprechen Sie uns an, wenn Sie Wünsche haben oder Änderungen am Steuerschrank
Preis auf Anfrage
Schaumstoffschneidemaschine
Alles für Ihre SchaumstoffschneidemaschineSprechen Sie mit unserem Support für die Details
Preis auf Anfrage
Längenanschlag Universal
Universal Steuerung für
Ihre Kappsäge - Tafelschere oder andere Maschinen an dem ein Anschlag verfahren
werden soll.
Dieser im Rittal Schrank aufgebaute Steuerschrank
hat die Abmessungen 300 x 300x 210 mm
Der Servomotor kann in einer Leistung von 200 -
750 - 1000 und 1500 Watt geliefert werden.
Die Steuerung benötigt einen PC, auf dem wir die
Software installieren.
Das Motor und Encoder Kabel hat eine Länge von 300
cm kann aber bis zu 15 Meter angeboten werden.
So können Sie schnell eine alte Steuerung oder
aber auch eine neue Maschine mit einer Steuerung umrüsten oder neuaufbauen.
Die Steuerung bieten Ihnen insgesamt 12 digitale
Eingänge für Not Aus - Referenzschalter und viele andere Funktionen. Über 3
freie Ausgänge können auch Funktionen wie Kühlmittelpumpe oder Zentralschmierung
einfach realisiert werden.Sprechen Sie mit unserem Support
Preis auf Anfrage
Modellbau
Auch für unsere anspruchsvollen Modellbauer haben wir das richtige Paket. Schauen Sie sich in Ruhe um, wenn Sie nicht das richtige finden oder Fragen haben, sind nutzen Sie unseren Rückrufsupport.

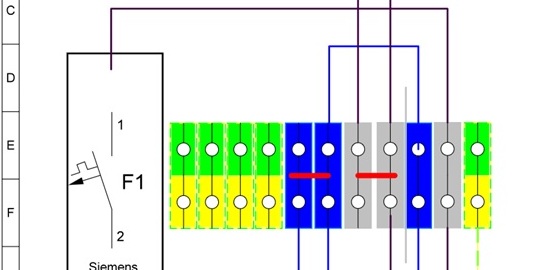

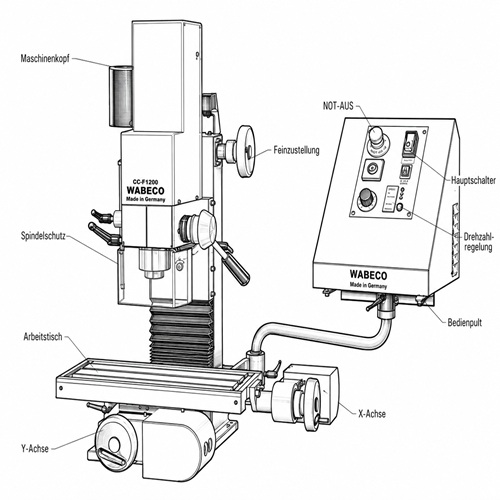

Steuerung für eine Wabeco CC F1200 C und CC F1210
2.245,00 €*
Steuerung für eine Wabeco CC F1200 C und CC F1210 auch für die HS-Variante geeignet
Diese CNC-Steuerung hat sich bereits über 10 Jahre bestens bewährt und verrichtet an fast 100 Maschinen zuverlässig seine Dienste
Die nach DIN 66015 arbeitende Steuerung hat 12 digitale Eingänge für Endlagenschalter / Referenzschalter sowie Werkzeuglängenvermessung und ähnliches. An den 5 digitalen Ausgänge kann eine Kühlmittelpumpe angeschlossen werden. Die analogen Ausgänge der Steuerung ermöglichen das Starten der Highspeedspindel sowie die Ausgabe der Drehzahl über die Steuersoftware. Der Betrieb mit unserer Steuerung erfolgt auf Basis unserer Netzwerksteuerung (IP) und gewährleistet damit einen 100% sicheren Betrieb.
Die Steuerung ist passend für eine CC F1200 C und CC F1210 Fräsmaschine auch mit HS-Motor
Hier werden die vorhandenen Schrittmotoren der Maschine weiterverwendet.
Warum Sie unsere Hardware einsetzen sollten:
1. Unsere Steuerung wird mit einem 48 Volt 10 Ampere Schaltnetzteil betrieben - kein Trafo
2. Mit unserer Steuerung wird die Maschine mindestens doppelt so schnell wie mit Steuerungen des Maschinenherstellers'
3. Wir haben Hardware, die nach Industriestandart arbeitet ----24 Volt DC
4. Bei uns bekommen Sie einfach mehr fürs Geld, weil wir keine CHINA Ware anbieten
5. Speziell auf eine Wabeco mit vorhandene Schrittmotoren abgestimmt.
6. Einfach Qualität die sich über die Jahre bewiesen hat.
7. Wir arbeiten nach DIN 66025 was für die Ausbildung besser ist als die vom Werk angebotene Software
fertig aufgebaut Als Steuerung kommt die IP-M zum Einsatz die so zuverlässig arbeitet das selbst das Steuern mit einem Wireless Table PC möglich. Die IP-M Steuerung arbeitet mit 125 KHz, also schneller und zuverlässiger als die Mach 3 im besten Fall jede arbeiten könnte. Kaufen Sie Qualität und keine aus billig Teilen zusammen gesetzte Steuerung. Denn Ihre Maschine ist es Wert mit einer ordentlichen Steuerung bedient zu werden.
Lieferumfang
- Steuerschrank 760 x 600 x 210 mm
- IP-M Steuerung
- 5 Fach Relaiskarte zum Schalten diverser Ausgänge wie Spindel, Staubsauger Kühlmittel
- 3 Endstufen 6 Ampere 48 Volt passend zu Ihren Motoren
- 1 Netzteil 48 Volt 10 Ampere
- 1 Netzteil 24 Volt 2,5 Ampere

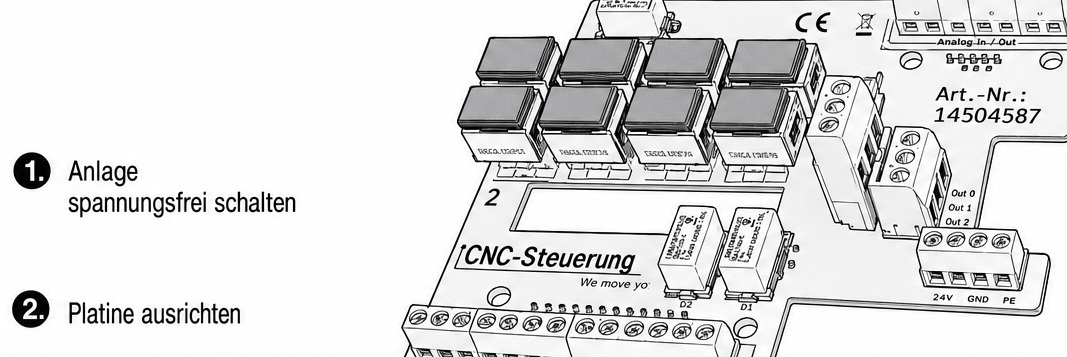

- 1 Spezial Wabeco Übergabeplatine
Steuerung für eine Wabeco CC-F1410 LF 2,0 KW
2.245,00 €*
Steuerung für
eine Wabeco CC-F1410 LF 2,0 KW
Diese CNC-Steuerung
hat sich bereits über 10 Jahre bestens bewährt und verrichtet an fast 100
Maschinen zuverlässig seine Dienste. Die nach DIN 66015 arbeitende Steuerung
hat 12 digitale Eingänge für Endlagenschalter / Referenzschalter sowie
Werkzeuglängenvermessung und ähnliches. An den 5 digitalen Ausgänge kann eine
Kühlmittelpumpe angeschlossen werden. Die analogen Ausgänge der Steuerung
ermöglichen das Starten der Highspeedspindel sowie die Ausgabe der Drehzahl
über die Steuersoftware. Der Betrieb mit unserer Steuerung erfolgt auf Basis
unserer Netzwerksteuerung (IP) und gewährleistet damit einen 100% sicheren
Betrieb.
Die Steuerung
ist passend für eine CC-F1410 LF Fräsmaschine. Hier werden die vorhandenen
Schrittmotoren der Maschine weiterverwendet.
Warum Sie
unsere Hardware einsetzen, sollten
1. Unsere
Steuerung wird mit einem 48 Volt 10 Ampere Schaltnetzteil betrieben - kein
Trafo
2. Mit unserer Steuerung wird die Maschine mindestens doppelt so schnell wie
mit Steuerungen des Maschinenherstellers
3. Wir haben Hardware, die nach Industriestandart arbeitet ----24 Volt DC
4. Bei uns bekommen Sie einfach mehr fürs Geld, weil wir keine CHINA Ware anbieten
5. Speziell auf eine Wabeco mit vorhandene Schrittmotoren abgestimmt.
6. Einfach Qualität die sich über die Jahre bewiesen hat.
7. Wir arbeiten nach DIN 66025, was für die Ausbildung besser ist als die vom
Werk angebotene Software
Abgestimmte
Steuerung mit 3 Endstufen für eine CC-F1410 LF mit einer Leistung von 6 Ampere
fertig aufgebaut Als Steuerung kommt die IP-M zum Einsatz die so zuverlässig
arbeitet das selbst das Steuern mit einem Wireless Table PC möglich. Die IP-M
Steuerung arbeitet mit 125 KHz, also schneller und zuverlässiger als die Mach 3
im besten Fall jede arbeiten könnte. Kaufen Sie Qualität und keine aus billig
Teilen zusammen gesetzte Steuerung. Denn Ihre Maschine ist es Wert mit einer
ordentlichen Steuerung bedient zu werden.
Lieferumfang
-
Steuerschrank 760 x 600 x 210 mm
- IP-M Steuerung
- 5 Fach Relaiskarte zum Schalten diverser Ausgänge wie Spindel, Staubsauger
Kühlmittel
- 3 Endstufen 6 Ampere 48 Volt passend zu Ihren Motoren
- 1 Netzteil 48 Volt 10 Ampere
- 1 Netzteil 24 Volt 2,5 Ampere
- 1 x Steckerbox Wabeco -Motoren
4.9
%
AC Servo Retrofit KIT einer Wabeco F1410 LF
6.999,00 €*
7.360,00 €*
(4.9% gespart)

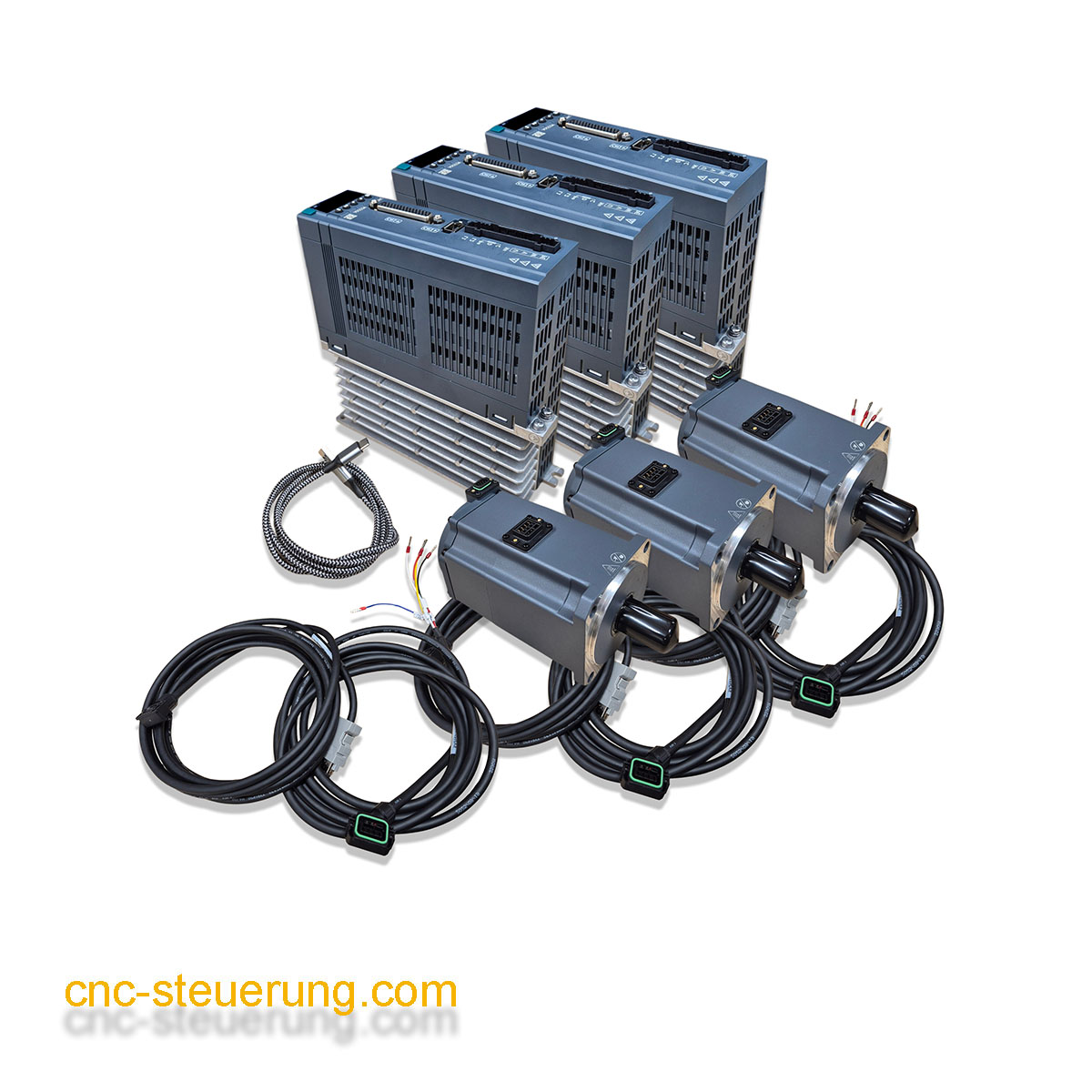

Wir liefern Ihnen eine Servo Steuerung für Ihre Wabeco Maschine,
dabei spielt es keine Rolle, ob es sich um eine 1200/1210 oder eine F1410 handelt.
Dieses Set beinhaltet 3 AC Servoantriebe mit 400 Watt Leistung. Diese Servosysteme sind vom Markenhersteller.
Delta Electronics und kein Billig Noname Produkt aus China.
Mit diesem Set wird aus Ihrer Maschine eine zuverlässige, höchst dynamische Maschine mit 100% Überwachung.
Die Antriebe haben eine max. Drehzahl von 6000U/min. mit einer Encoder Auflösung von bis zu 160.000.
Die äusserst kleinen Antriebe passen sehr gut zu der kleinen Maschine und arbeiten sehr leise und zuverlässig.
Vergleichen Sie einmal die technischen Daten der Steuerung und Sie werden sehen das wir Ihnen zu einem äußerst günstigen Preis eine HIGH END-Steuerung liefern. Die Steuerung ist ausreichend dimensioniert für weitere Endstufen. Die vom Kunden durch zu führendes Arbeiten beschränken sich auf das Anschließen das End und Referenzschalter.
Die Antriebe selber sind bereits voreingestellt und benötigen nur noch die mechanische Anbindung an die Maschine. Sie erhalten einen Schaltschrank, der an Ihrer Maschine leicht angeschlossen werden kann. Das System selber ist bereits bei Anlieferung 100% einsatzbereit. Alle Ein und Ausgänge können leicht an den Schraubklemmen angeschlossen werden.
Ein übersichtlicher Verdrahtungsplan liegt jeder Steuerung bei. Sollten dennoch Fragen sein, können Sie direkt mit unserem Support den Kontakt aufnehmen. Wir stehen Ihnen zur Seite.
Die IP-S Version bietet Ihnen die Möglichkeit ein Umkehrspiel zu verrechnen und über die Motoren zusätzlich eine genauere Referenzposition anzufahren.
Hochdynamische Steuerung mit AC-Antrieben die eine max. Drehzahl von 5000U/min ungeschlagen sind. Die Antriebe sind bis zu 30% kleiner als vergleichbare Antriebe. Die Encoder Auflösung von bis zu 160.000 Impulsen gibt Ihnen die Sicherheit, die man an eine CNC-Maschine stellt. Vergleichen Sie dieses Highend Produkt nicht mit China Importen, die mit Encoder auf den Markt kommen von einer max. 2000er Auflösung. Die Steuerung ist so aufgebaut das beim Aktivieren der Software Mach 3 die Zustände der Servoendstufen überprüft werden und erst wenn alles im normalen Bereich ist, schalten sich die Servoendstufen zu. Sollte einmal aus welchem Grunde die Servoendstufen einen Fehler melden geht die Steuerung auf Störung und schützt so zuverlässig Ihre Bauteile. Ein ausgelöster Fehler kann über einen Reset wieder automatisch gelöscht werden, was eine deutliche Vereinfachung der Anwendung darstellt.
Fertig aufgebaute Steuerung im Schaltschrank mit folgenden Bauteilen:
- IP-M/S Steuerung bis zu 6 Achsen und125Khz/ 4 MHz Taktausgabe (wahlweise)
- 3 x Delta B3 400 Watt Endstufen 230 Volt
- CNC Connectsystem
- 2 x AC Servomotoren 400 Watt
- 1 x AC Servomotor mit 400 Watt Bremse für die Z Achse- 2 x Kabel Set 3 Meter für X und Y- 1 x Kabel Set 3 Meter für die Z Achse
- Netzteil 24 Volt 2 Ampere
- 5/16 Schaltbare Ausgänge mit Finder Relais zum Schalten diverser Funktionen wie :Bremse, Enabel, M3, und M8
- Schaltschrankabmessungen 500 x 700 x 250 mm (AX1057.000)
12.52
%
Tipp
Anschlussboard Maho - Deckel und Co
699,00 €*
799,00 €*
(12.52% gespart)
Das neue Anschlussboard für alle Deckel - Maho Fräsmaschinen.Sicher kann dieses Board auf für Mikron oder ähnliche Maschinen verwendet werden.Wir haben ein Board entwickelt um Ihnen bei den Fräsmaschinen die Verdrahtung noch mehr zu vereinfachen.
Das Maho Board besteht aus insgesamt 6 Platinen.
Die Trägerplatine ist in einem Hutschienengehäuse untergebracht. Diese Baugruppe wird auf eine 35 mm Tragschiene platziert.
Auf der Trägerplatine kommen dann die Aufsteckplatinen:- Spindel- Kühlmittel- Hydraulikpumpe- Spindelbremse und- Schmierung
diese Platinen werden von oben verschraubt.
Anschlussboard für das Wireless Handrad
82,10 €*
Mit unserem Anschlussboard können Sie die Verdrahtung des Wireless Handrades, schnell und fehlerfrei vornehmen.Das Set besteht aus drei Bauteilen- Einsteckplatinen für die beiden seitlichen Steckern- Zentrales Anschlussboard mit zusätzlichen Ausgängen für die 3 freien Button - Zentrale StromversorgungLieferumfang:2 x Anschlussleiste mit Flachbandkabel1 x Anschlussboard zum direkten Aufstecken auf das MPG ModulLieferung ohne MPG Modul
Datensicherung für unsere Kunden
89,00 €*
Datensicherung für unsere Kunden.Wir erstellen Ihnen per Fernwartung eine Datensicherung Ihre SIM Software/Mach4 Software auf unseren Server.Sie erhalten einen Link der Kauf 1 Jahr gültig ist. In dieser Zeit können Sie jederzeit auf Ihre Daten zugreifen.Gesichert werden:- Backupprofil- Software Ordner gesamt
Wir werden auf Wunsch des Kunden, 3 x eine Datensicherung pro Vertragslaufzeit durchführen
Variante 2:Vertragsverlängerung - wir verlängern den Vertrag um ein weiteres Jahr.Wichtig: Wir speichern die Daten unter Ihrer Kundennummer ab. Der Ordner ist 1 Jahr gültig und muss nach Ablauf erneuert werden. Dazu buchen Sie bitte die Verlängerung.
