Deckel FP2 Serie V2.0 Kit
Das Retrofit Kit V2.0 bietet für die Industriemaschinen der Deckel FP2 Serie die Möglichkeit den vorhandenen Maßstab weiter zu verwenden. In der Vergangenheit wurde digital gearbeitet was die Rückführung vom Motor zur Servoendstufe
Beschreibung
Produktinformationen "Deckel FP2 Serie V2.0 Kit"
Das Retrofit Kit V2.0 bietet für die Industriemaschinen der Deckel FP2 Serie die Möglichkeit den vorhandenen Maßstab weiter zu verwenden.
In der Vergangenheit wurde digital gearbeitet was die Rückführung vom Motor zur Servoendstufe notwendig machte. Beim analogen System werden die Streckenrückführung auf die CSMIO geführt.
Das bedeutet der Motorencoder wird nur noch für die Servo Endstufen benötigt nicht mehr für die CNC-Steuerung. So können Steigungsfehler durch das direkte Messverfahren verhindert werden.
Das Kit für die Deckel FP2 Serie besteht aus: (andere Kombinationen möglich)
- 1 x Delta B3 Controller mit einer Leistung von 1000 Watt
- 1 x Delta B3 Motor 1000 Watt mit Bremse
- 2 x Delta B3 Controller mit einer Leistung von 750 Watt
- 2 x Delta B3 Motor 750 Watt ohne Bremse
- 2 x Encoder Kabel 5 Meter
- 2 x Motor Kabel 5 Meter ohne Bremse
- 1 x Encoder Kabel 3 Meter
- 1 x Motorkabel 3 Meter mit Bremse
- 2 x Aufsteckplatine B3 ohne Bremse incl. 2 Patchkabel je Aufsteckmodul
- 1 x Aufsteckplatine B3 mit Bremse incl. 2 Patchkabel je Aufsteckmodul
- 1 x BIG IO Übergabemodul

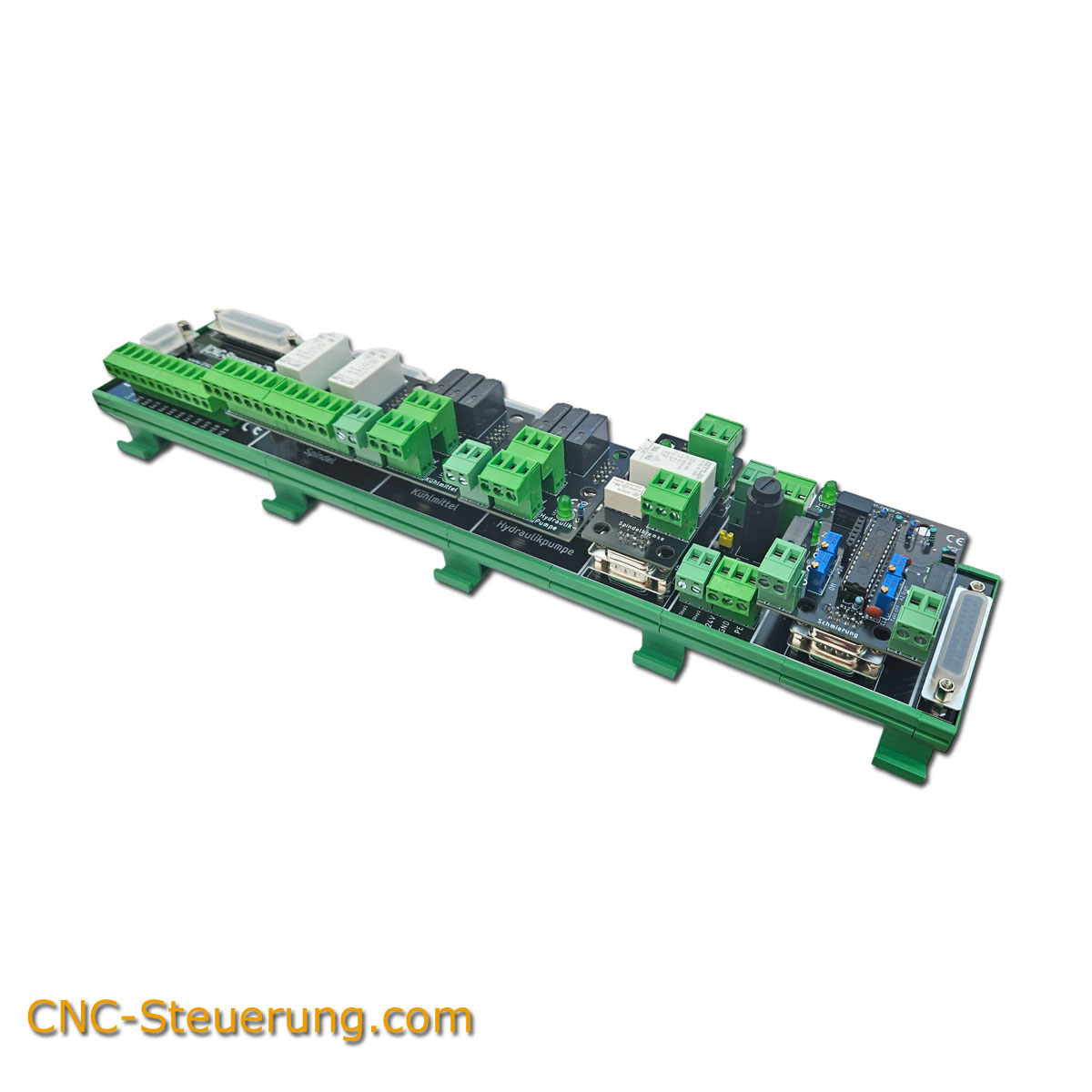

- 1 x Deckel Anschlussboard
- 2 x Encoder Platine
- 1 x digital Input 12-23 Platine
- 1 x Patchkabel Set
- 1 x CSMIO IP-A Controller
- 1 x SIM Software Fräsen mit besonderer Oberfläche
- 1 x 24 Volt 10A Netzteil
- 1 x Spannungsverteiler mit LED Anzeige
- 1 x C2000 4,0 KW Frequenzumrichter
- 1 x C2000 Aufsteckplatine
EU-Produktsicherheitsverordnung (GPSR)
Hersteller
CNC Steuerung
Alte Strukturen aufbrechen und neue Wege gehen, war schon immer unser Motto. Einfache Lösungen für komplexe Anforderungen stehen seid der Gründung im Jahr 2003 im Vordergrund.
Wer sind wir?
Ein Team von Mitarbeitern die lösungsorientiert vorgehen. Das beweisen wir jeden Tag auf das Neue. Wir können auf eine Erfahrung von über 20000 Kunden - über 2900 CNC Maschinen und Umrüstungen zurückgreifen.
Bereits durch das erste Gespräch können wir Ihnen eine grobe "Hausnummer" nennen, was Ihr Projekt kosten wird.
Unsere nun 20 jährige Erfahrung als europaweit agierendes Unternehmen haben wir uns vom anfänglichen CNC Hardware-Spezialisten zum Systempartner für Industrie und Handwerk entwickelt. In unserem Sortiment finden Sie neben den Produkten renommierter Hersteller auch unsere Eigenprodukte die eine Gestaltung Ihrer Wünsche ermöglicht. Die jahrelange Erfahrung im Steuerungsbau mit eigenen Produkten und Ideen treiben uns immer mehr an Ihnen immer das optimale Produkt bieten zu können.
Vereinbaren Sie einen Termin wenn Sie eine Beratung möchten.
Hersteller-Webseite
Hinweis:
- Achtung!
Der Anschluss und die Installation eines mit Starkstrom (Drei-Phasen-Wechselstrom) betriebenen Gerätes bedarf der Zustimmung des Ihres Netzbetreibers.
Dieser darf dies nur durch den Netzbetreiber oder ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen vorgenommen werden. Informieren Sie sich bei Ihrem Netztbetreiber. - Achtung!
Bei einem nicht Stecker fertigen Gerät /Bauteil dürfen Anschluss und Installation aus Sicherheitsgründen nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
