Maho 600 Serie V2.0 Kit

Preis auf Anfrage

Produktnummer: 100200166

Hersteller: CNC Steuerung

Gewicht: 50 kg

Produktinformationen "Maho 600 Serie V2.0 Kit"

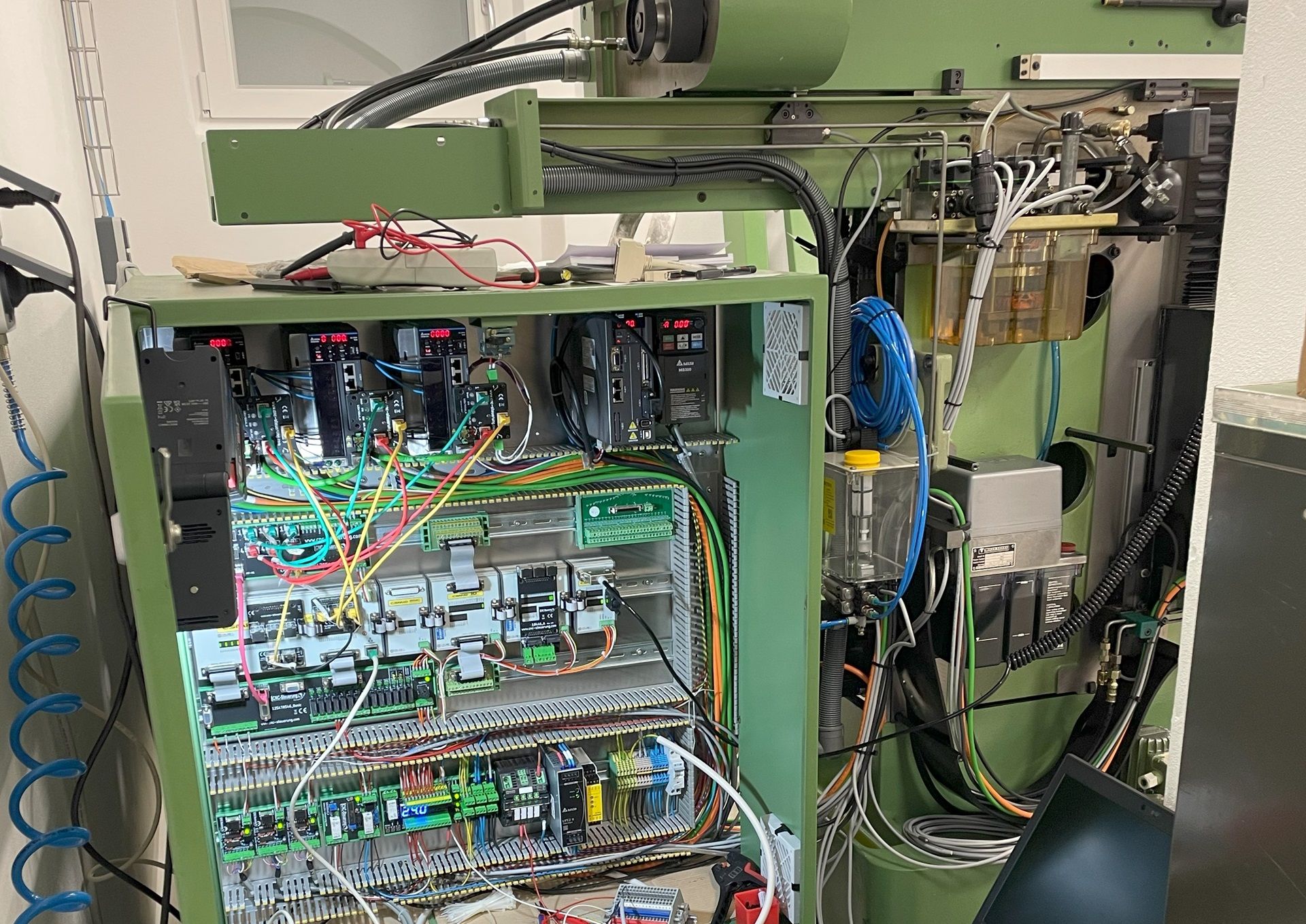

Das Retrofit Kit V2.0 bietet für die Industriemaschinen der Maho 600 Serie die Möglichkeit den vorhandenen Maßstab weiter zu verwenden.
In der Vergangenheit wurde digital gearbeitet, was die Rückführung vom Motor zur Servoendstufe notwendig machte. Beim analogen System werden die Streckenrückführung auf die CSMIO geführt.
Das bedeutet der Motorencoder wird nur noch für die Servo Endstufen benötigt nicht mehr für die CNC-Steuerung.
So können Steigungsfehler durch das direkte Messverfahren verhindert werden.
Das Kit für die Deckel Maho 600 Serie besteht aus:
1 x Delta B3 Controller mit einer Leistung von 1500 Watt
1 x Delta B3 Motor 1500 Watt mit Bremse
2 x Delta B3 Controller mit einer Leistung von 1000 Watt
2 x Delta B3 Motor 1000 Watt
2 x Encoder Kabel 5 Meter
2 x Motor Kabel 5 Meter ohne Bremse
1 x Encoder Kabel 3 Meter
1 x Motorkabel 3 Meter mit Bremse
2 x Aufsteckplatine B3 ohne Bremse incl. 2 Patchkabel je Aufsteckmodul
1 x Aufsteckplatine B3 mit Bremse incl. 2 Patchkabel je Aufsteckmodul
1 x BIG IO Übergabemodul
1 x IN Out Board
2 x Encoder Platine
1 x digital Input 12-23 Platine
1 x Patchkabel Set
1 x CSMIO IP-A Controller
1 x SIM Software Fräsen mit besonderer Oberfläche
1 x 24 Volt 10A Netzteil
1 x Spannungsverteiler mit LED Anzeige
1 x C2000 4,0 KW Frequenzumrichter
1 x C2000 Aufsteckplatine

EU-Produktsicherheitsverordnung (GPSR)

Elektronische Bauteile ohne Stecker müssen von einer Fachkraft montiert und Inbetrieb genommen werden. Diese Bauteile sind nicht für Anwender unter 18 Jahren geeignet. Der Besteller muss einen Elektrofachbetrieb mit der Montage und Inbetriebnahme beauftragen.
