Maho 700 Serie V2.0 Kit

Preis auf Anfrage

Produktnummer: 100200168

Hersteller: CNC Steuerung

Gewicht: 50 kg

Produktinformationen "Maho 700 Serie V2.0 Kit"

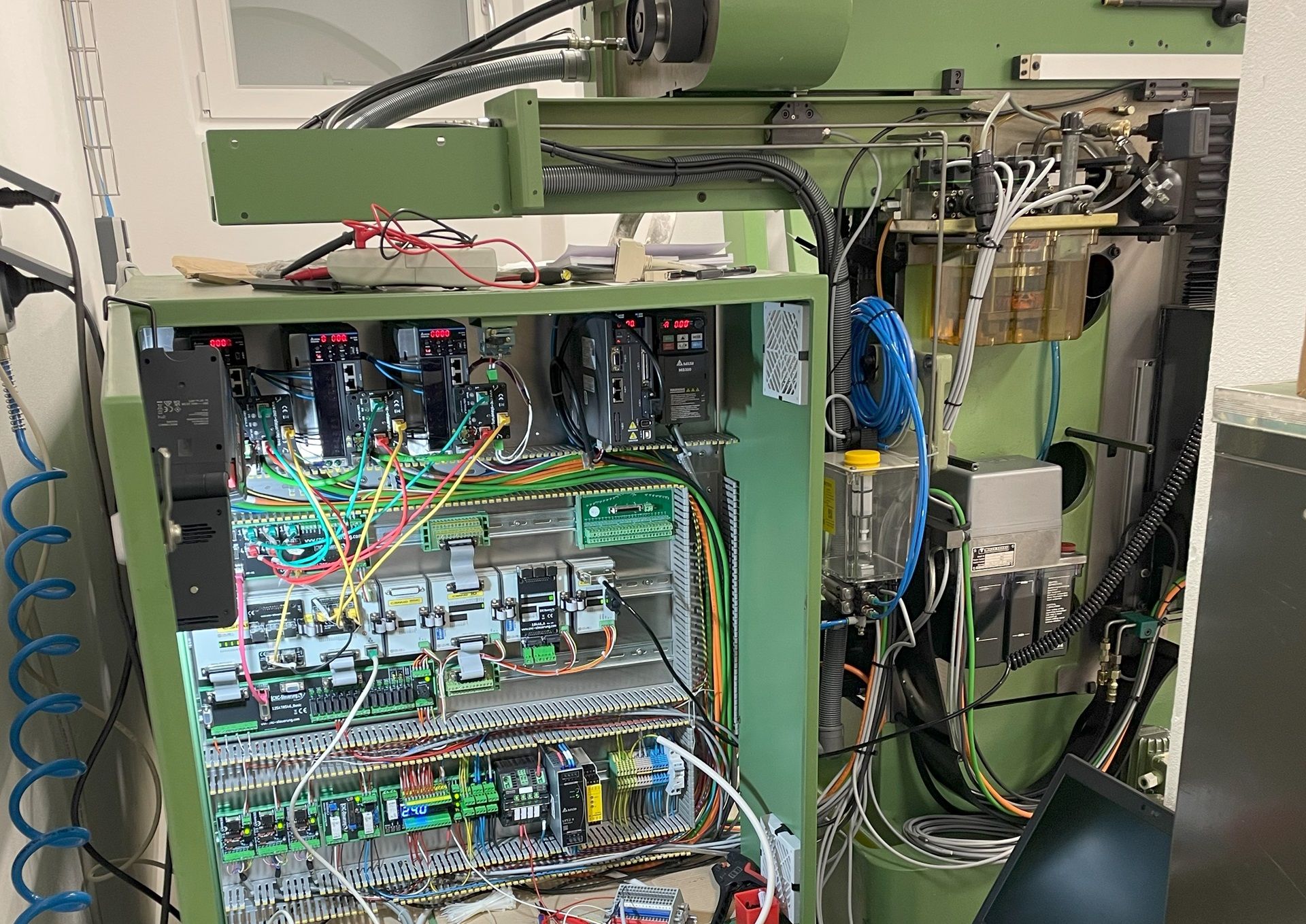

Das Retrofit Kit V2.0 bietet für die Industriemaschinen der Maho 700 Serie die Möglichkeit den vorhandenen Maßstab weiter zu verwenden.
In der Vergangenheit wurde digital gearbeitet, was die Rückführung vom Motor zur Servoendstufe notwendig machte. Beim analogen System werden die Streckenrückführung auf die CSMIO geführt.
Das bedeutet der Motorencoder wird nur noch für die Servo Endstufen benötigt nicht mehr für die CNC-Steuerung.
So können Steigungsfehler durch das direkte Messverfahren verhindert werden.
Das Kit für die Deckel Maho 700 Serie besteht aus:
1 x Delta A2 Controller mit einer Leistung von 2000 Watt
1 x Delta A2 Motor 2000 Watt mit Bremse
2 x Delta A2 Controller mit einer Leistung von 2000 Watt
2 x Delta A2 Motor 2000 Watt
2 x Encoder Kabel 5 Meter
2 x Motor Kabel 5 Meter ohne Bremse
1 x Encoder Kabel 3 Meter
1 x Motorkabel 3 Meter mit Bremse
2 x Aufsteckplatine A2 ohne Bremse incl. 2 Patchkabel je Aufsteckmodul
1 x Aufsteckplatine A2 mit Bremse incl. 2 Patchkabel je Aufsteckmodul
1 x BIG IO Übergabemodul
1 x IN Out Board
2 x Encoder Platine
1 x digital Input 12-23 Platine
1 x Patchkabel Set
1 x CSMIO IP-A Controller
1 x SIM Software Fräsen mit besonderer Oberfläche
1 x 24 Volt 10A Netzteil
1 x Spannungsverteiler mit LED Anzeige
1 x C2000 4,0 KW Frequenzumrichter
1 x C2000 Aufsteckplatine

EU-Produktsicherheitsverordnung (GPSR)

Elektronische Bauteile ohne Stecker müssen von einer Fachkraft montiert und Inbetrieb genommen werden. Diese Bauteile sind nicht für Anwender unter 18 Jahren geeignet. Der Besteller muss einen Elektrofachbetrieb mit der Montage und Inbetriebnahme beauftragen.

CNC Steuerung

Alte Strukturen aufbrechen und neue Wege gehen, war schon immer unser Motto. Einfache Lösungen für komplexe Anforderungen stehen seid der Gründung im Jahr 2003 im Vordergrund. Wer sind wir? Ein Team von Mitarbeitern die lösungsorientiert vorgehen. Das beweisen wir jeden Tag auf das Neue. Wir können auf eine Erfahrung von über 20000 Kunden - über 2900 CNC Maschinen und Umrüstungen zurückgreifen. Bereits durch das erste Gespräch können wir Ihnen eine grobe "Hausnummer" nennen, was Ihr Projekt kosten wird. Unsere nun 20 jährige Erfahrung als europaweit agierendes Unternehmen haben wir uns vom anfänglichen CNC Hardware-Spezialisten zum Systempartner für Industrie und Handwerk entwickelt. In unserem Sortiment finden Sie neben den Produkten renommierter Hersteller auch unsere Eigenprodukte die eine Gestaltung Ihrer Wünsche ermöglicht. Die jahrelange Erfahrung im Steuerungsbau mit eigenen Produkten und Ideen treiben uns immer mehr an Ihnen immer das optimale Produkt bieten zu können. Vereinbaren Sie einen Termin wenn Sie eine Beratung möchten.

Achtung!

Der Anschluss und die Installation eines mit Starkstrom (Drei-Phasen-Wechselstrom) betriebenen Gerätes bedarf der Zustimmung des Ihres Netzbetreibers.
Dieser darf dies nur durch den Netzbetreiber oder ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen vorgenommen werden. Informieren Sie sich bei Ihrem Netztbetreiber.
Achtung!

Bei einem nicht Stecker fertigen Gerät /Bauteil dürfen Anschluss und Installation aus Sicherheitsgründen nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
