Optisches Vermessen von Drehwerkzeugen
ist wahrscheinlich nichts neues, aber warum macht es keiner?
Wir nehmen uns dem Thema mal und schauen wir daraus machen können.
Unser Anspruch ist es nicht in diesem Projekt ein Highend Produkt zu entwickeln, vielmehr geht es darum für einen Modellbauer
ein Hilfsgerät anzubieten um Werkzeuge schneller und einfacher zu vermessen.
Das Produkt kann dann für automatische Werkzeugwechsler genauso genommen wir für manuelle Werzeugwechsler mit Kassetten.
Optisches Vermessen von Drehwerkzeugen
Wir sind sicher, eine bezahlbare Lösung zum Vermessen von Drehwerkzeugen anbieten zu können.
Über eine Optik und einer Software können wir ein Fadenkreuz in die Mach3 und Mach4 einbinden was dann mit unseren

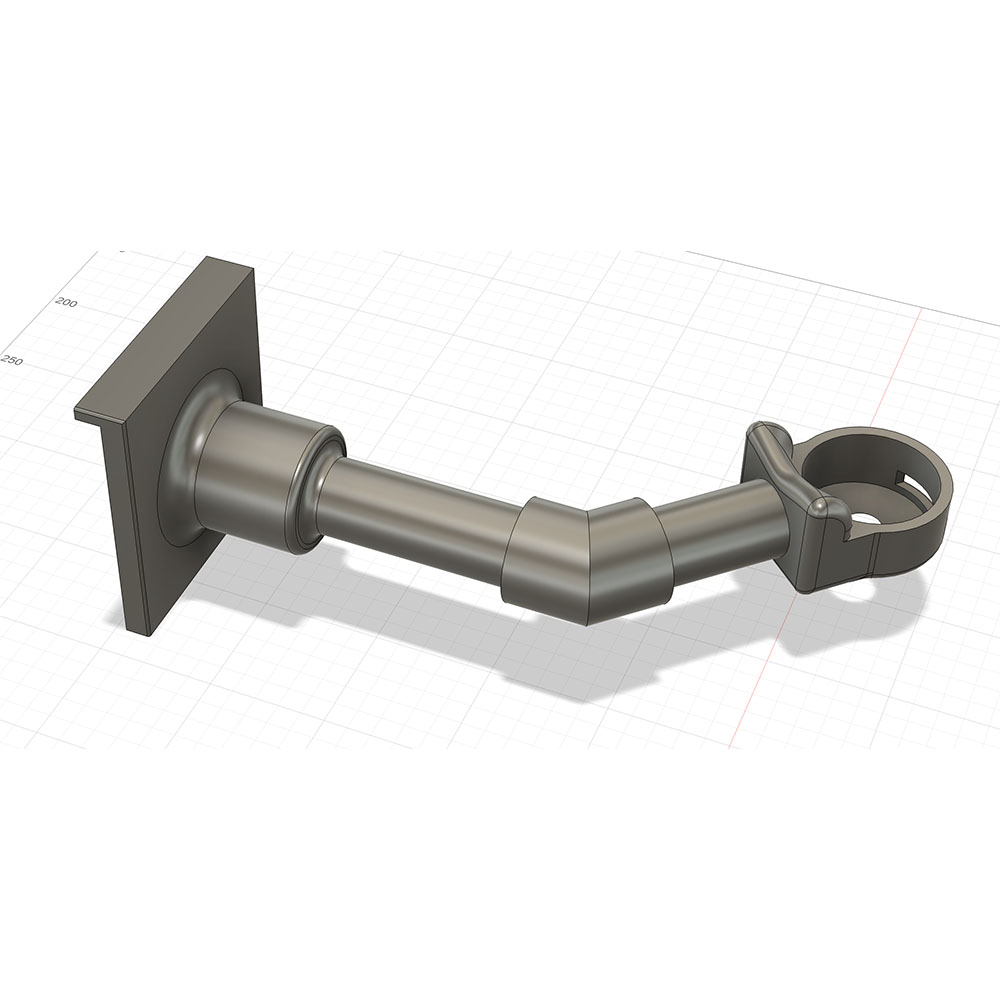

im SLA Verfahren hergestellten Tragarm die Werkzeuge leicht vermessen werden können.

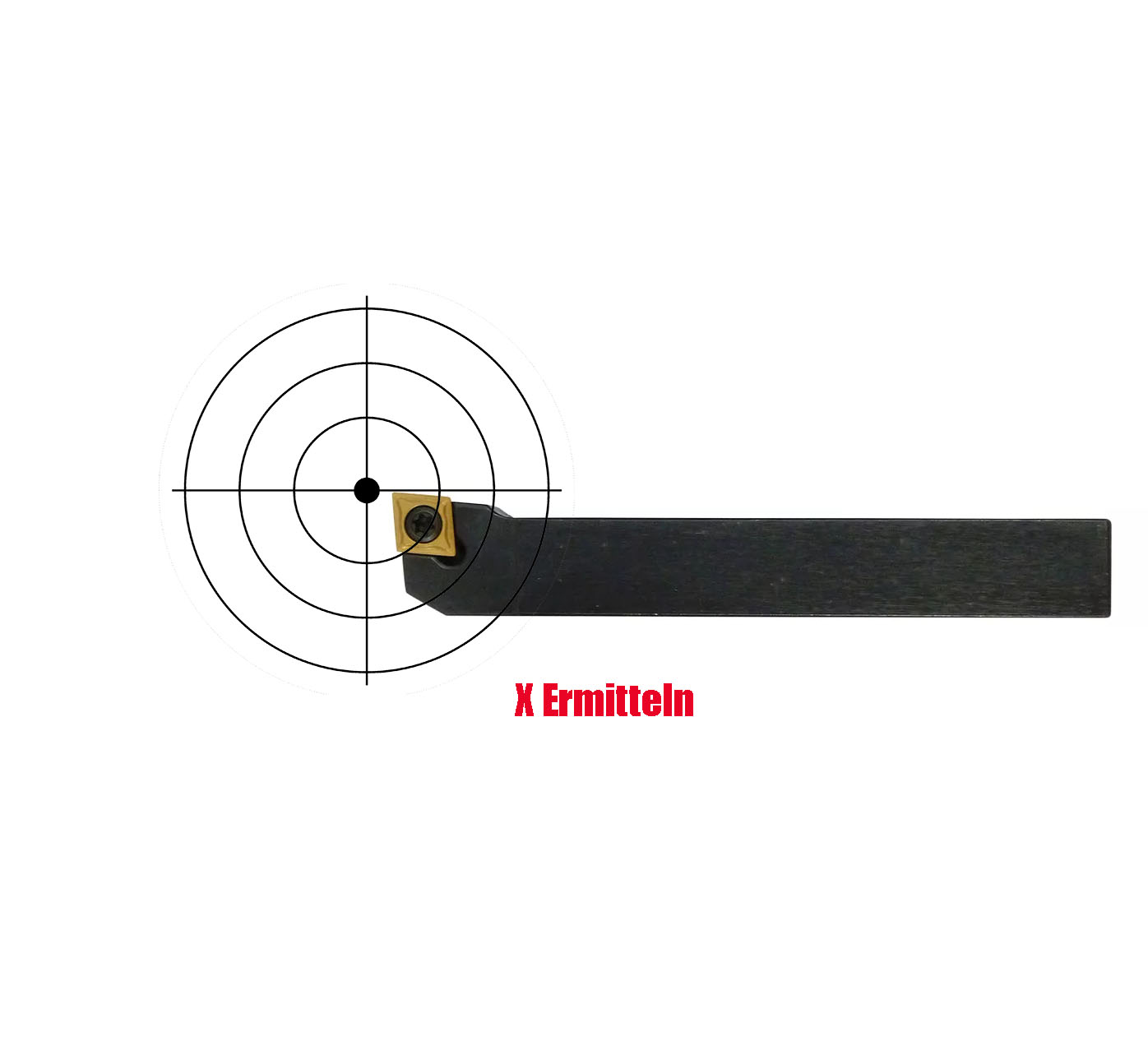

Fahren Sie das Werkzeug mit der X Achse an das Fadenkreuz und drücken Sie Werkzeug X Nullen.

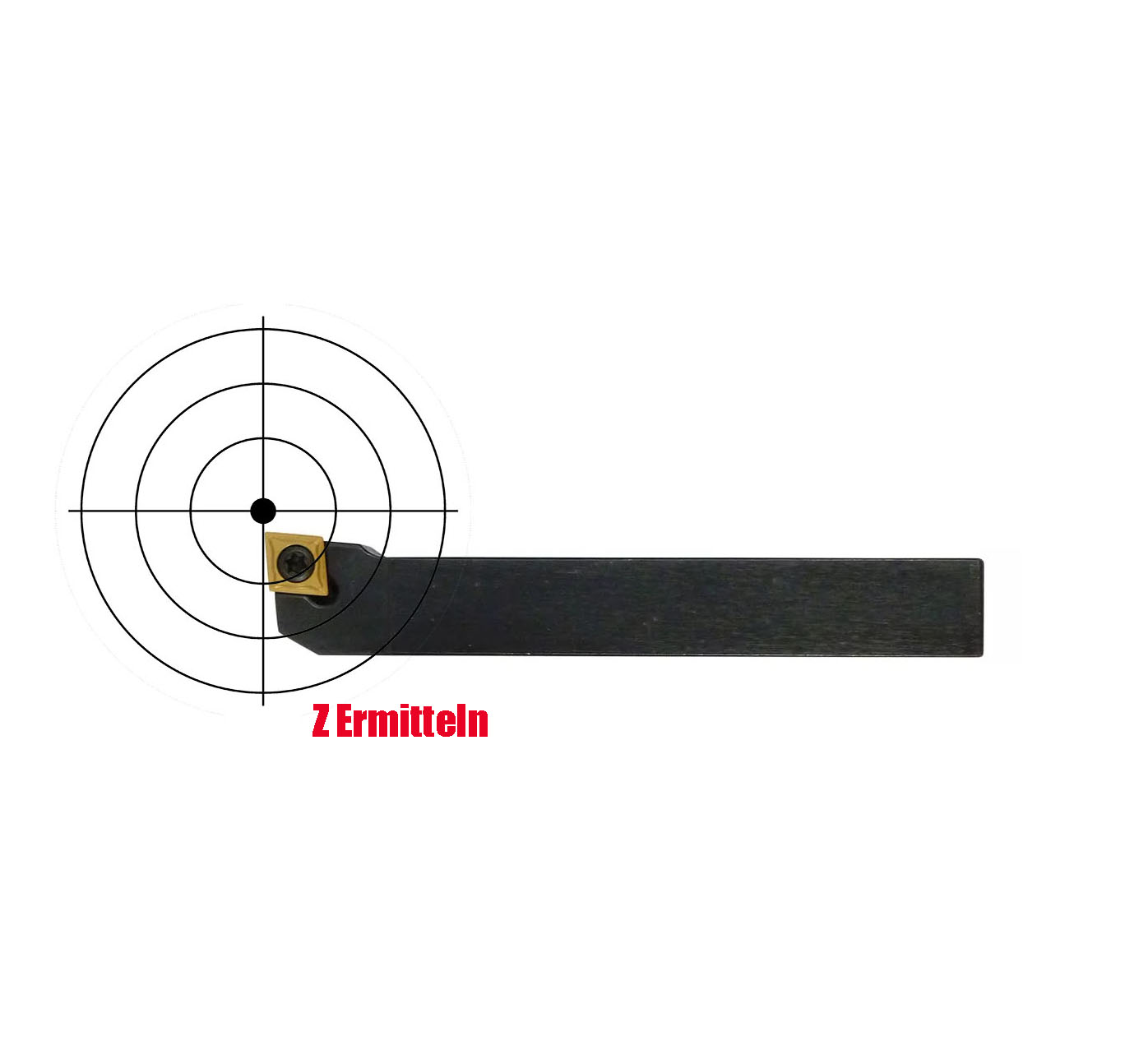

Fahren Sie nun mit dem Werkzeug in Z Richtung an das Fadenkreuz und drücken Sie Werkzeug Z Nullen.
Was ist SLA Druck
Einfach ausgedrückt - eine Riesen Sauerrei ;-)
Was benötigt man um mit RESIN zu drucken?
1. Einen Drucker.

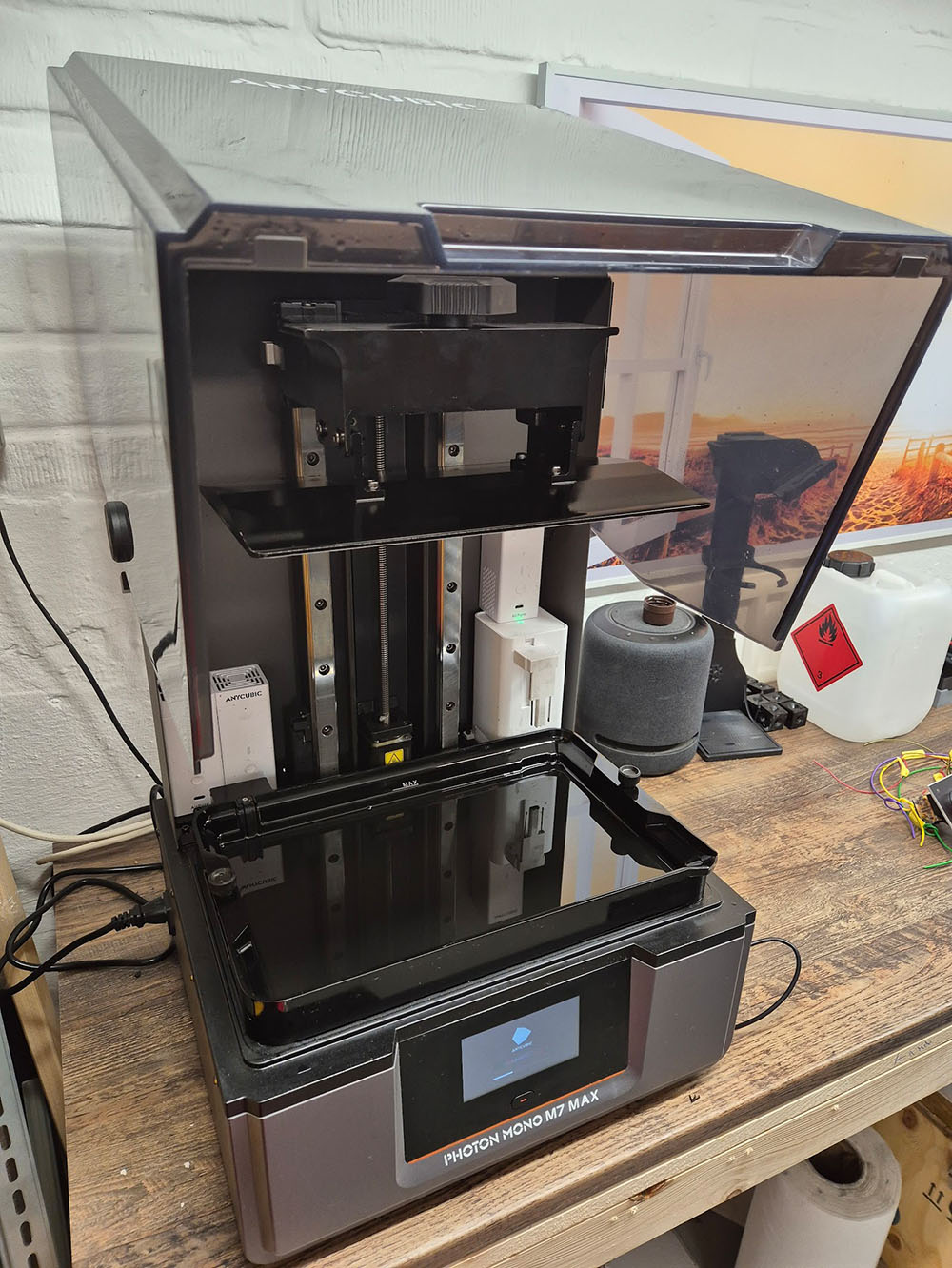

Unser Drucker gehört mit seinem Bauraum von 300 x25 x 300 mm zu einem der größten in diesem Segment.
Kleine Funktionen wie Flüssigkeits- erkennung und automatisches aufheizen erleichtern uns die Arbeit sehr.
Gerade am Anfang können und werden viele Fehler auftauchen. Entweder durch Bedienerfehler oder auch nur weil man zu schnell war und ein fehlerhaftes Teil Gedruck hat.
Eines sollte man nicht auf die leichte Schulter nehmen: die Dämpfe!
Das Verfahren ist nicht geeignet im Privathaushalt.

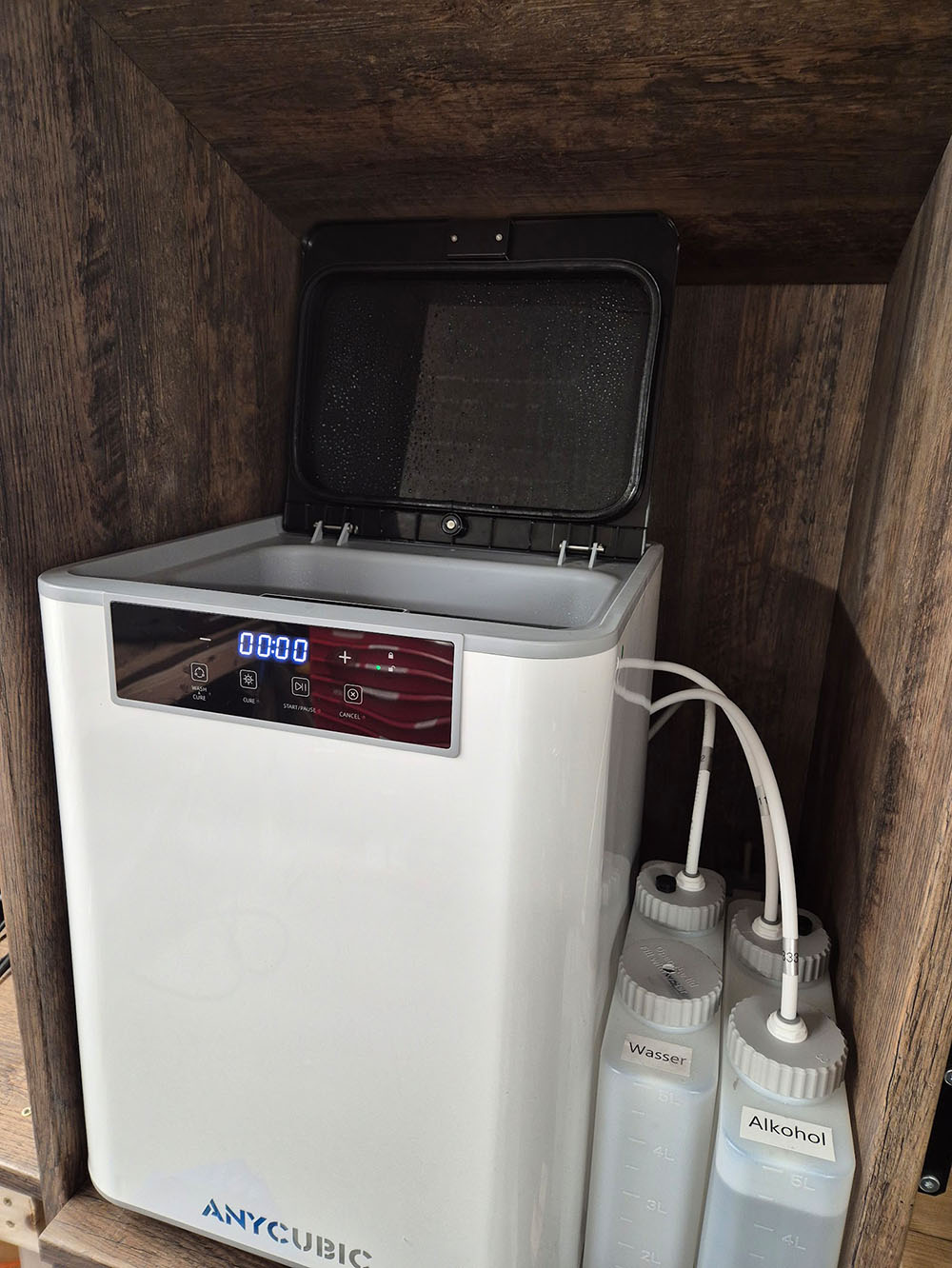

Dann braucht man eine Waschmaschine.
Mit diesem Gerät werden Resin Rückstände mittels Alkohol abgewaschen und dann mit Wasser nachgespült.
Der Alkohol wird wieder aufgefangen und das Wasser muss der fachgerechten Entsorgung zugeführt werden.
In dieser Waschmaschine wird auch das Resin mittels UV Licht ausgehärtet. Alles in allem eine runde Sache

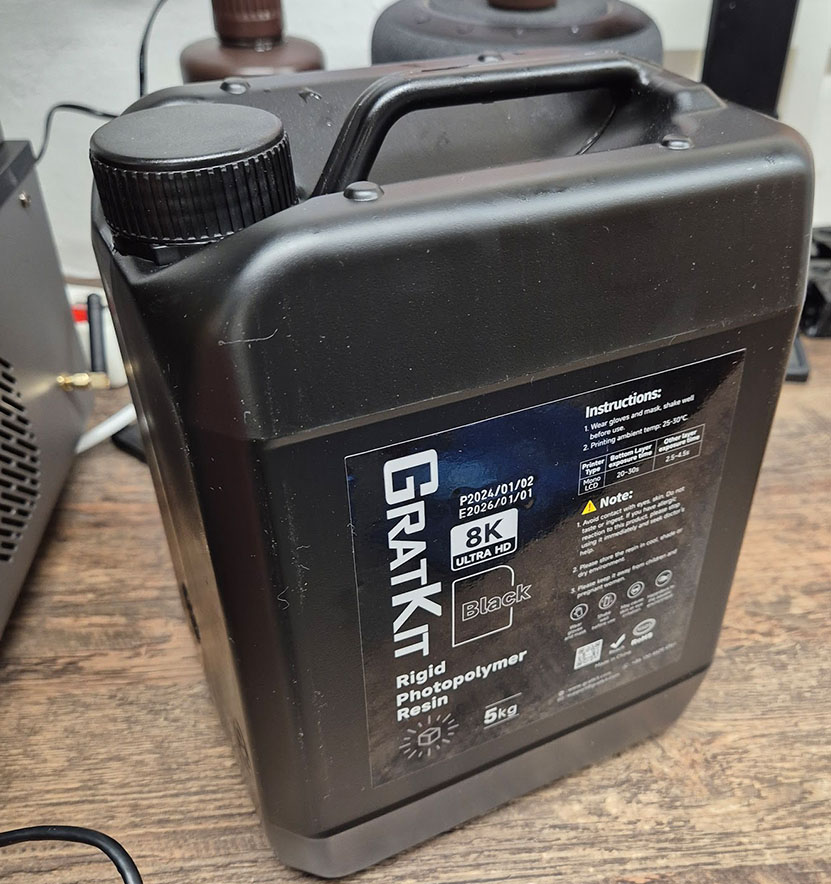

Zu guter Letzt benötigt man noch das Material selber.
Die Kosten hierfür dürfen nicht unterschätzt werden.
Auch in Hinblick auf Fehldrucke, sei es durch nicht anhaften am Druckbett, weil die Bauteile zu schwer sind oder einfach weil man sich an irgendeiner Stelle selber ein Fehler in der Konstruktion vertan hat.Je nach Material laufen hier Kosten je KG auf ca. 45 Euro.
Eine strikte Einhaltung des Ablaufes ist hier einzuhalten ansonsten klebt die ganze Arbeitsfläche.
Filamet Drucken
Um was zu testen nehmen wir noch einen Filamentdrucker. Dieser schichtet die Lagen wie eine Heißklebepistole die Lagen aufeinander immer höher. Allerdings ist die Qualität und Haltbarkeit nicht mit dem SLA Druck zu vergleichen.

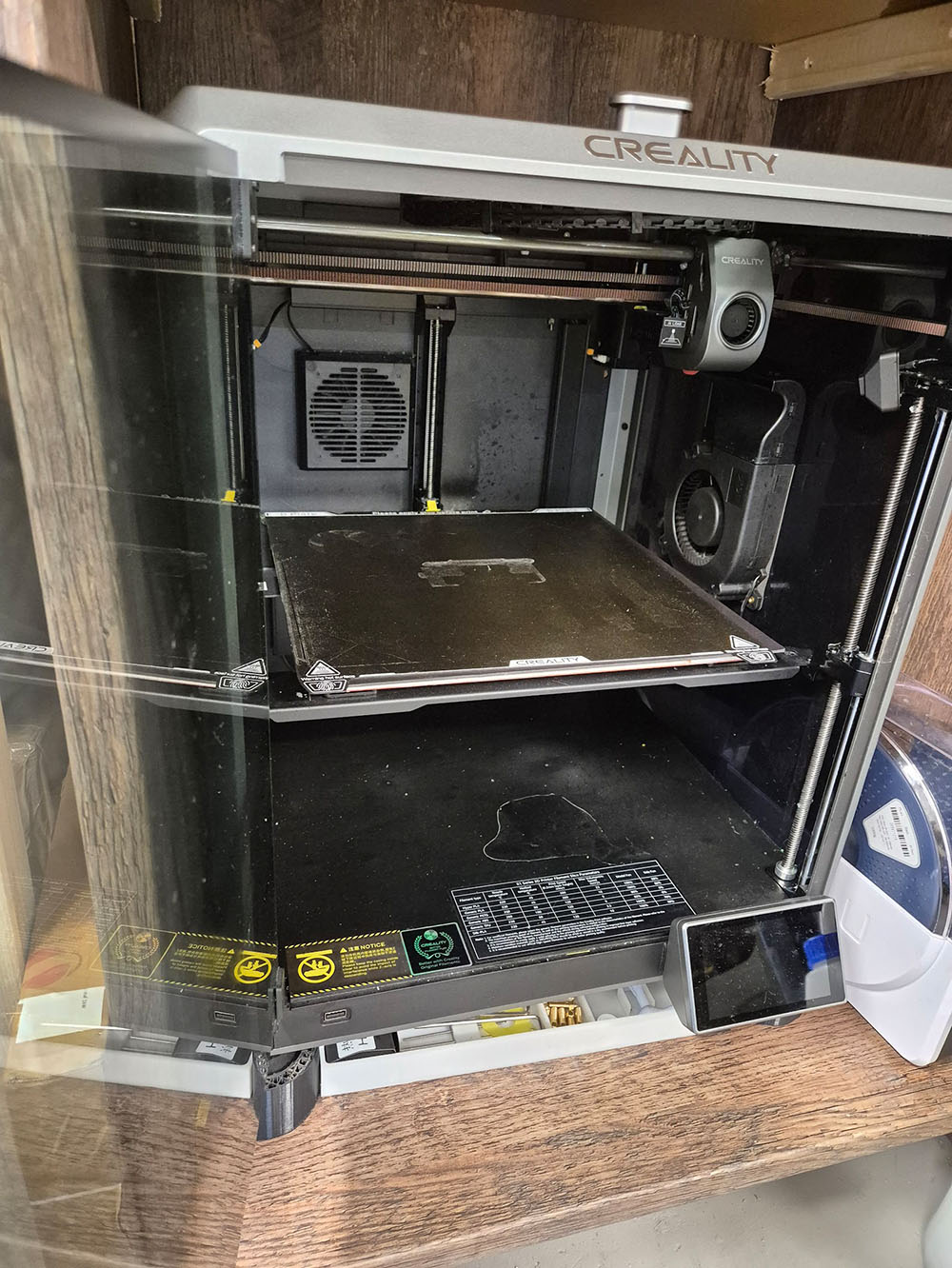

Auch dieser Drucker hat einen sehr großen Bauraum von 300 x 300 x 300 mm.
