THC Modul Industrie
Unser Industrie THC Modul für besonders schwierige Anwendungen.
Die reine analoge Arbeitsweise macht diese Baugruppe wesentlich resistenter gegen Störungen als der digitale Bruder
Produktnummer:
HW10575_A1
Hersteller:
CNC Steuerung
Gewicht:
0.3 kg
Produktinformationen "THC Modul Industrie"
Unser Industrie THC Modul für besonders schwierige Anwendungen.
Die reine analoge Arbeitsweise macht diese Baugruppe wesentlich resistenter gegen Störungen als der digitale Bruder. Dieses macht sich bei großen Plasmaanlagen bemerkbar.
Unser THC-Modul ist für alle Hardwarevarianten geeignet, die ein analogen Eingang 0-10 Volt haben.
Lieferumfang:
- USB Kabel für die individuelle Programmierung
- Trennverstärker im Tragschienengehäuse
- Software zum Einstellen hier im Download
Wichtiger Hinweis:
Bei preiswertigen oder besser gesagt billig Anbieter, haben die Plasmageräte, wenn eine HF-Zündung vorhanden ist, keine Spannungstrennung.
Das bedeutet die HF-Zündung arbeitet mit 12000 Volt und übersteigt somit deutlich die von uns angebende max. Spannung von 300 Volt !
Bei Anwender, die mit HF-Zündung ist diese THC nicht geeignet.
Downloads "THC Modul Industrie"
CNC Steuerung
Alte Strukturen aufbrechen und neue Wege gehen, war schon immer unser Motto. Einfache Lösungen für komplexe Anforderungen stehen seid der Gründung im Jahr 2003 im Vordergrund.
Wer sind wir?
Ein Team von Mitarbeitern die lösungsorientiert vorgehen. Das beweisen wir jeden Tag auf das Neue. Wir können auf eine Erfahrung von über 20000 Kunden - über 2900 CNC Maschinen und Umrüstungen zurückgreifen.
Bereits durch das erste Gespräch können wir Ihnen eine grobe "Hausnummer" nennen, was Ihr Projekt kosten wird.
Unsere nun 20 jährige Erfahrung als europaweit agierendes Unternehmen haben wir uns vom anfänglichen CNC Hardware-Spezialisten zum Systempartner für Industrie und Handwerk entwickelt. In unserem Sortiment finden Sie neben den Produkten renommierter Hersteller auch unsere Eigenprodukte die eine Gestaltung Ihrer Wünsche ermöglicht. Die jahrelange Erfahrung im Steuerungsbau mit eigenen Produkten und Ideen treiben uns immer mehr an Ihnen immer das optimale Produkt bieten zu können.
Vereinbaren Sie einen Termin wenn Sie eine Beratung möchten.
Hier können Sie die passende Software für alle Modelle ab Mitte 2023 downloaden: Plasma Software
Anmelden
Passende Software
SIM CNC Software "Plasma"
269,00 €*
Wir bieten Ihnen die SIM CNC Software zum Sonderpreis an um deren Verbreitung voranzubringen.
Die SIM-CNC ist eine Software die wir gerade beim Plasmaschneiden empfehlen.
Hier ist die Ansteuerung derHöhenregelung um ein Vielfaches einfacher als bei vergleichbaren
Softwaretypen.
Sim-CNC ist eine innovative Steuerungssoftware für CSMIO/IP-Controller der
Serie M - S oder A
Die Software bietet Dynamik und Präzision in der Bewegung, die in anderer
proprietärer CNC-Steuerungssoftware noch nicht zu sehen war. Dies wurde durch
das S-Kurvenprofil sowie ausgeklügelte Algorithmen zur
Bewegungstrajektorienoptimierung erreicht. Dies bedeutet, dass eine Maschine
gleichzeitig schnell, dynamisch und präzise sein kann und ein
Behandlungsprozess reibungslos und gleichmäßig abläuft. Es wirkt sich stark auf
die Bearbeitungszeit aus, verlängert die Lebensdauer von Werkzeugen und der
Mechanik einer Maschine.
Die Sim-CNC-Software ist mit der Skriptsprache Python ausgestattet,
die dem Anwender es ermöglicht eigene Skripte zu erstellen.
Die SIM CNC Software können wir Ihnen für Windows - Mac und Linux
anbieten. Lieferumfang:
Lizenz für 1 Jahr ausgestellt auf einen CSMIO (M - S oder A Controller)
Updates für 1 Jahr kostenlos
- Zugang zum Cloudserver für die deutsche OberflächeMindestanforderungen: - PC mit Windows 10 - Linux - MacOS - 64bit I3 Processor - 4GB RAM Dual Channel - CSMIO /IP Controller - FP4Version - CSMIO Firmware V3
Alternative Hardware
Tipp
THC Modul in Hutschiene
299,00 €*
Unser neues Plasmamodul baut auf den Erfahrungen aus dem Modul im Kunststoffgehäuse auf.
Das neue Modell ist flexibleren im Aufbau und Montage.
Durch die Bauform wird aber unserem 35mm Tragschienensystem geliefert, was eine unzählige Ausbaumöglichkeit bietet.
Wer das CNC Connect System bereits hat, kann dieses System einfach neben dem BIG IO Board anschließen. Dazu nehmen Sie das rechte Endstück vom BIG IO Board heraus und stecken dieses einfach an.
Die Verbindung erfolgt wahlweise durch Kabel oder durch das mitgelieferte Patchkabel je nach verwendeten Anschlussmodul.
Unser THC-Modul ist für alle Hardwarevarianten geeignet, die ein analogen Eingang 0-10 Volt haben.
Lieferumfang:
- USB Kabel für die individuelle Programmierung
- Trennverstärker im Tragschienengehäuse
- Software zum Einstellen hier im Download
Wichtiger Hinweis:
Bei preiswertigen oder besser gesagt billig Anbieter, haben die Plasmageräte, wenn eine HF-Zündung vorhanden ist, keine Spannungstrennung.
Das bedeutet die HF-Zündung arbeitet mit 12000 Volt und übersteigt somit deutlich die von uns angebende max. Spannung von 300 Volt !
Bei Anwender, die mit HF-Zündung ist diese THC nicht geeignet.

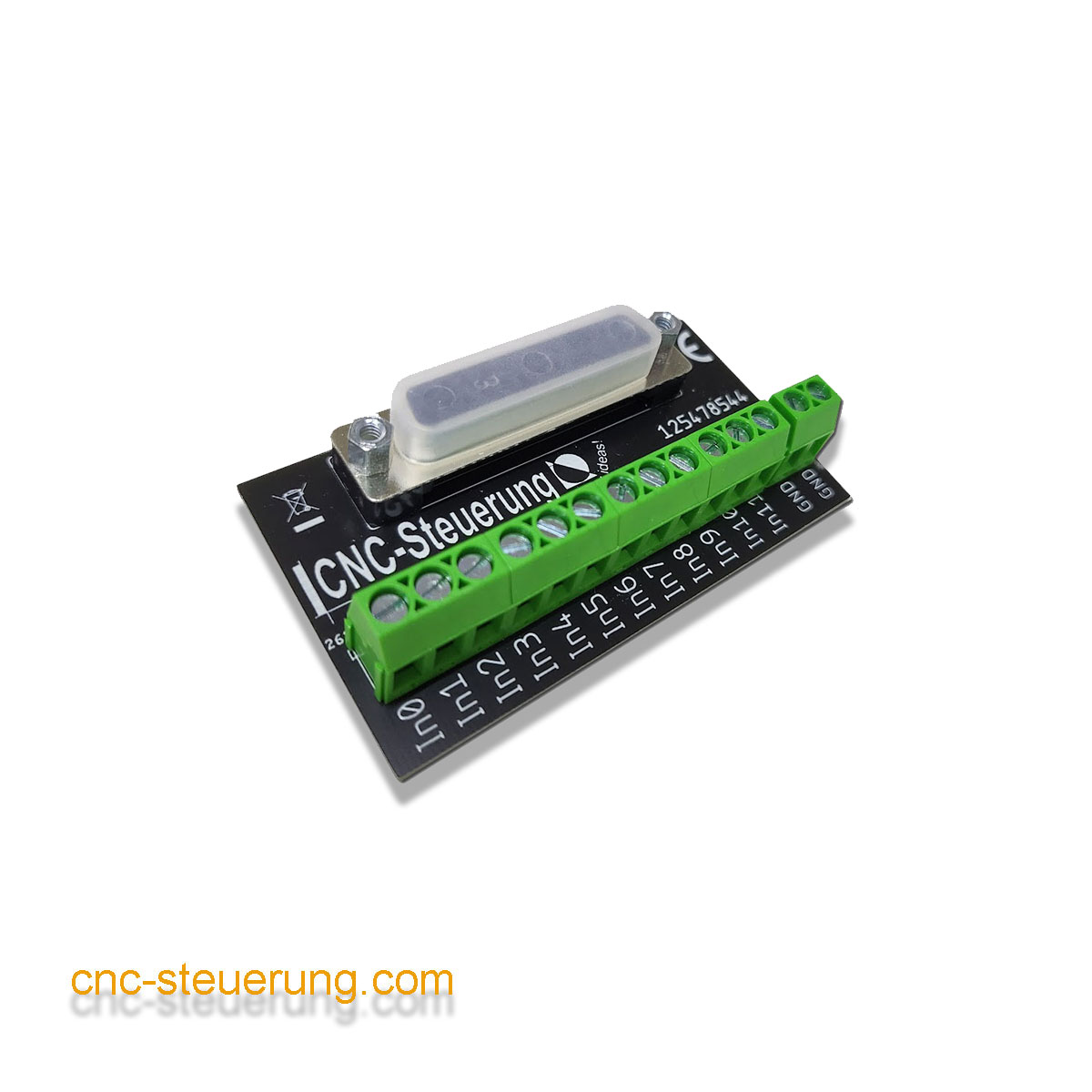

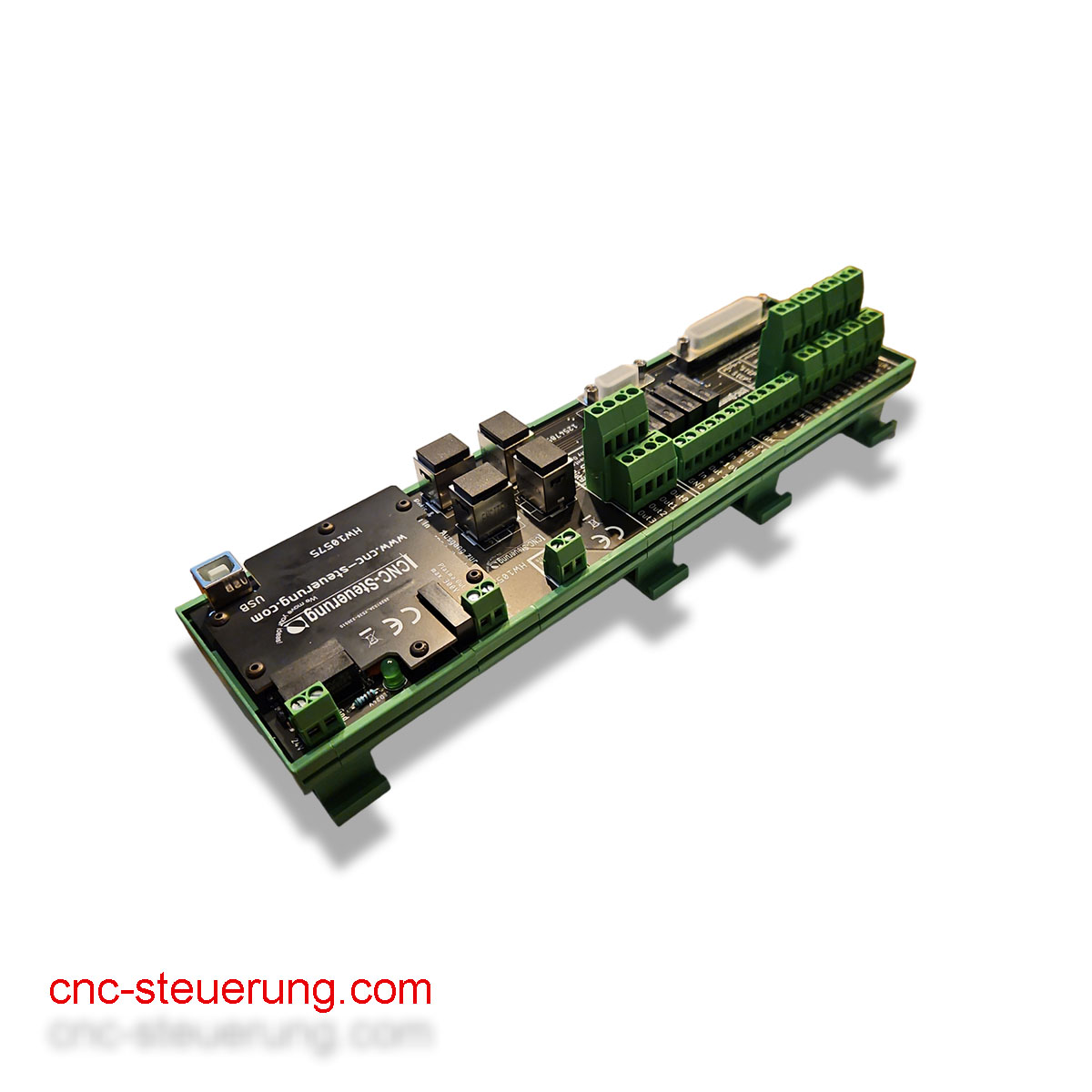

IP-M Plasma Block Set incl. THC Modul V2.0
355,00 €*
Unser Set besteht aus zwei Bauteilen:
- Step/Dir Board mit seinen Relais incl. THC-Modul für die Höhenregelung
- Digital In Platine
Wir möchten Ihnen eine Alternative Anschlussmöglichkeit für die IP-M auf der Step / Dir / Output mit THC-Modul bieten.
Die häufigsten Fehler werden gemacht durch falsches Anklemmen am Step/Dir Signal und dem THC-Modul. Hier können die Klemmen schnell vertauscht werden.
Mit unserer Baugruppe ist ein falscher Anschluss fast ausgeschlossen da wir die Klemmen nicht mit 1-25 nummerieren, sondern die Klemmen sauber beschriften.
Zudem verfügt die Baugruppe bereits über 4 Relais für Kühlmittelpumpe oder anders.
Zusätzlich verfügt die Baugruppe über 2 Wechsel Kontakte zum Anschluss eines Frequenzumrichters. Hier kann ohne ein zusätzliches Relais ein FU angesteuert werden.
Somit haben Sie alles OnBoard, um Ihre Maschine ordentlich zu verdrahten.
Lieferung im Hutschienengehäuse
Neu mit Anschlüssen für die MMS Schmierplatine. (2 x RJ45 Buchsen)
Flachbänder und Schrauben werden von der IP-M übernommen.
Abmessung des Step / Dir Boards:
Breite: 180 mm
Tiefe: 80 mm
Höhe: 65 mm
Platine für die digitalen Eingängen passt genau in der "Original" Halterung
Lieferumfang:
1 x Step/Dir Platine mit eingebauten THC-Modul und Abdeckung für den Hochspannungsteil
1 x digital In Platine
Wichtig wir empfehlen für die Versorgungsspannung ein eigenes Netzteil zu verwenden
Für alle die eine Plasmaanlage mit einer IP-M und unserem THC-Modul aufbauen möchten. Die Verdrahtung ist auf ein Minimum reduziert, was wieder mögliche Fehler reduziert.
Der Analoge Eingang 0 wird für das Analoge Signal des THC-Modules verwendet.

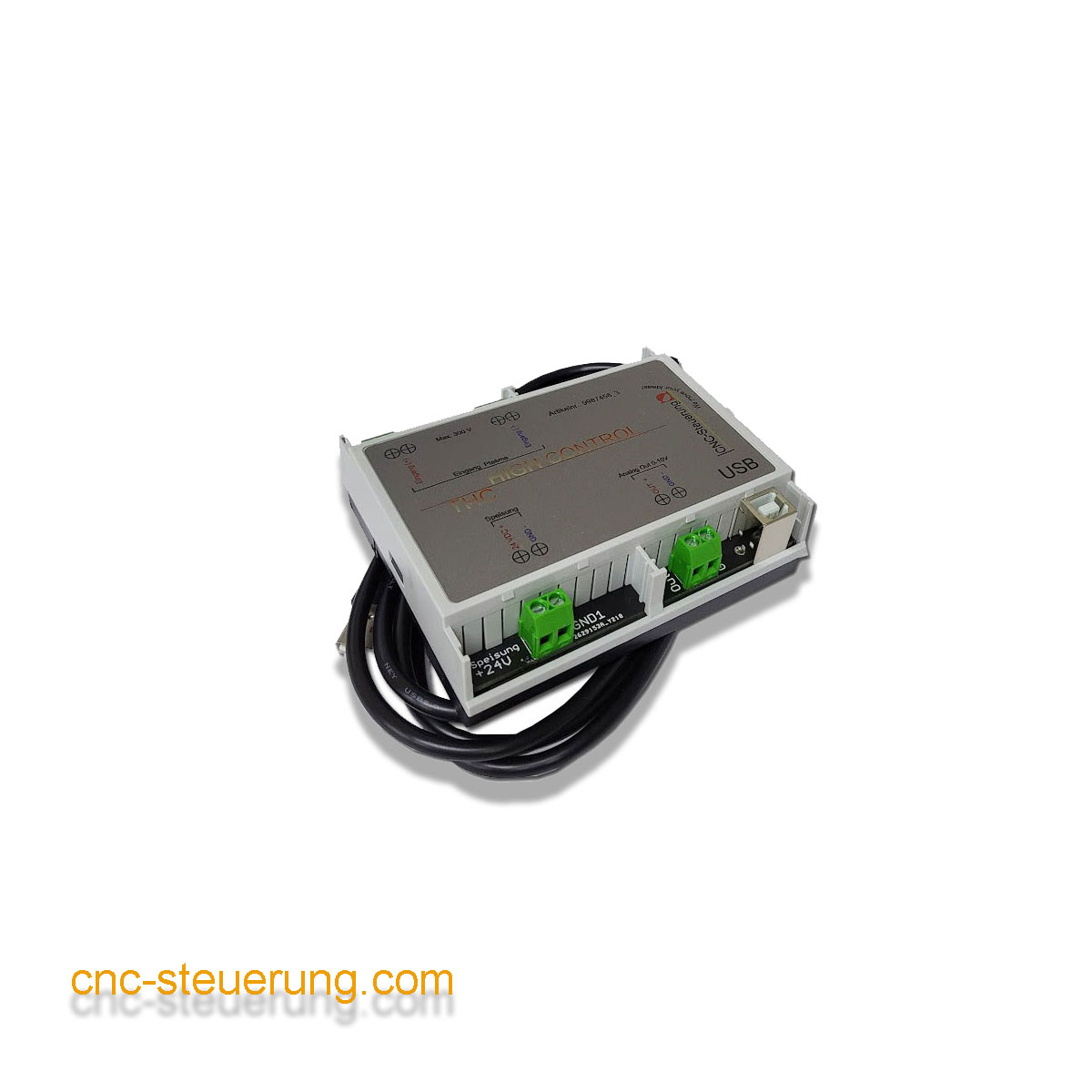

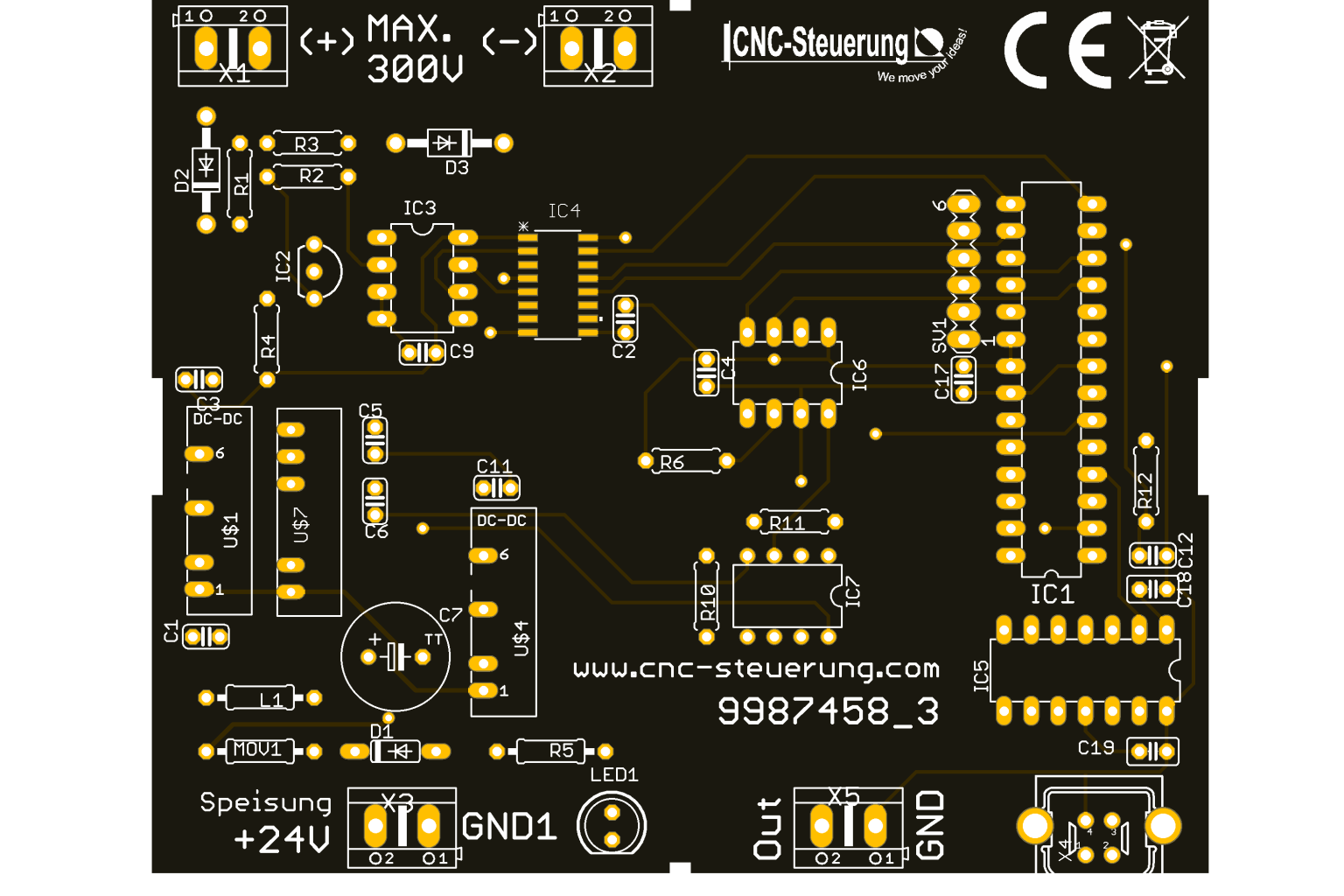

THC Höhenregelung "Light" mit USB Schnittstelle
299,00 €*
Unsere Vereinfachte Version des THC-Industrial besonders für die SIM-Software ausgelegt.
Da die Sim-Software auch das Plasma OK Signal über den analogen Wert auswerten kann und die Anti Dive Funktion in der Software implementiert wurde können auf digitale Ein und Ausgänge verzichtet werden.
Das reduziert die Kosten der Bauteile extrem was wir gerne mit dieser Baugruppe an den Kunden weiter geben möchten.
Eine Plasmaanlage arbeitet in der Regel zwischen 60 und 180 Volt. Genau hier setzen wir an, klemmen Sie unser THC-Modul an die Plus und Minus Klemme Ihres Plasmaschneider und unser Gerät ermittelt die eingehende Spannung und erzeugen daraus wiederum eine analoge Spannung von 0-10 Volt DC, diese wird an unsere IP-Steuerung angeschlossen.
Wenn der Plasmabogen aufgebaut wurde = liegt eine Spannung an die in der SIM-Software eingestellt werden kann, wird dieses als Plasma OK akzeptiert.
Unser THC Modul ist für alle Hardwarevarianten geeignet die ein analogen Eingang 0-10 Volt haben.
Wir empfehlen bei Störungen unser Netzteil (oben unter Zubehör) für eine vollständige galvanische Trennung
Lieferumfang:
- USB Kabel für die individuelle Programmierung
- Trennverstärker im Tragschienengehäuse
Abmessungen:
Höhe: 33 mm
Breite: 105 mm
Tiefe:90 mm
Passende Hardware

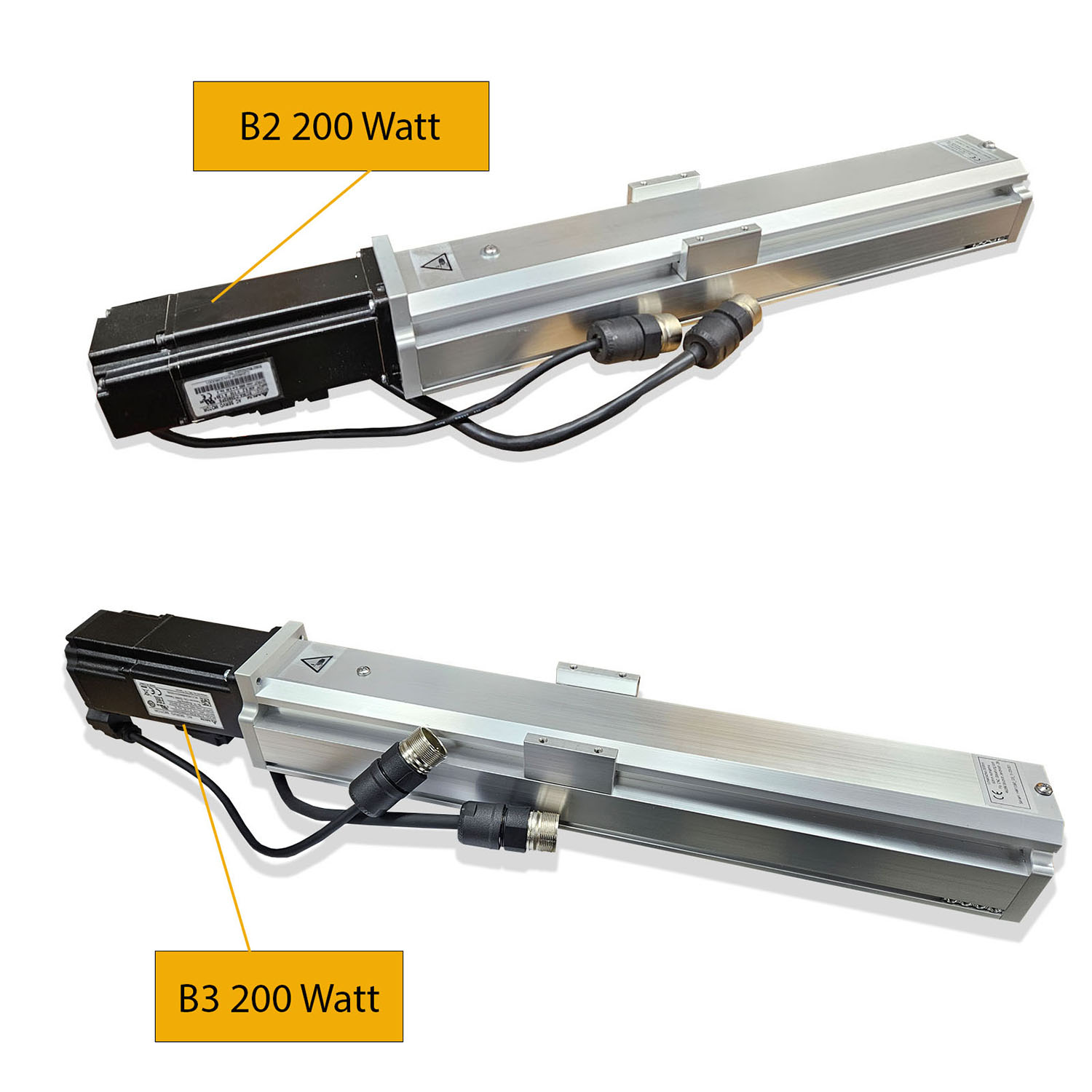

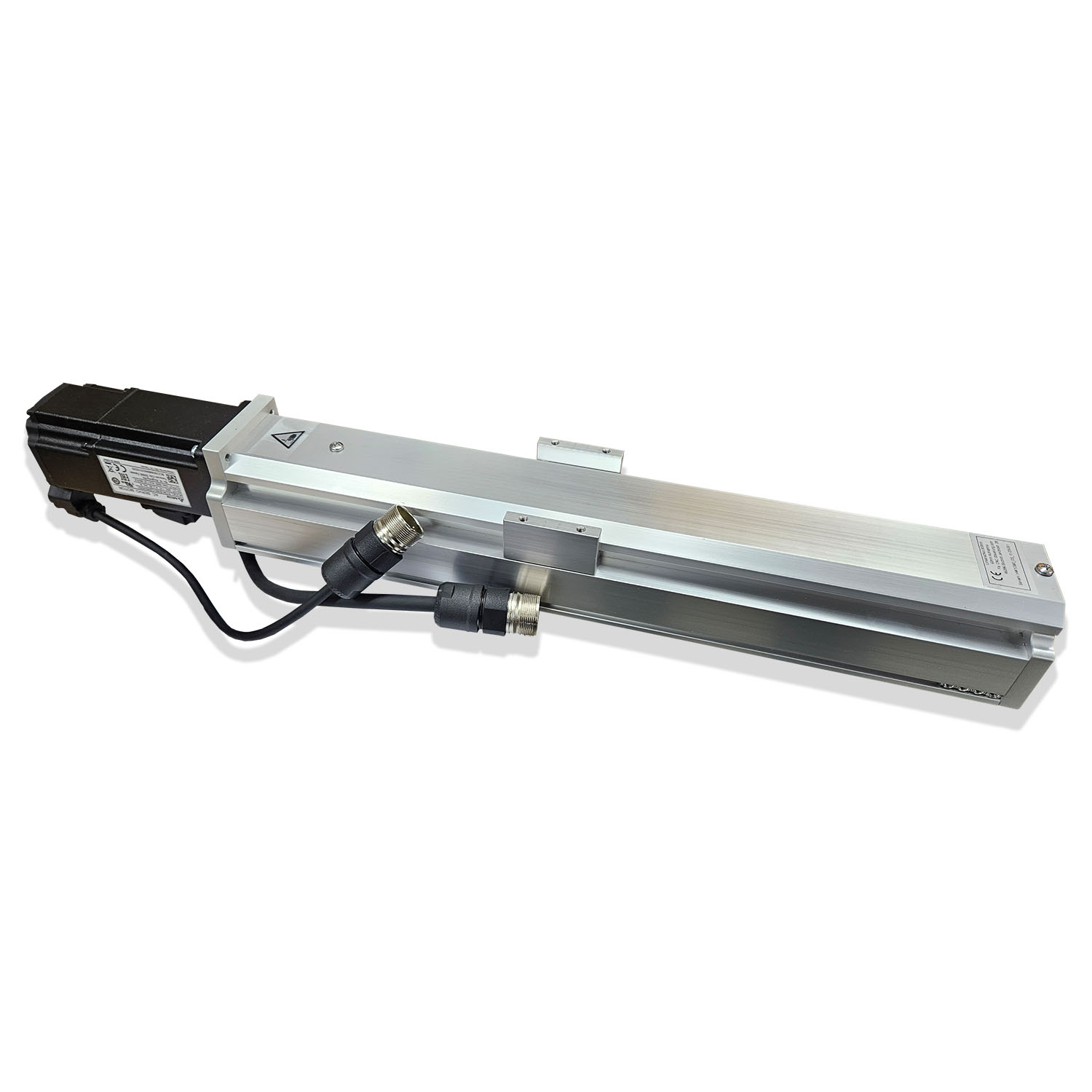

Geschlossene Linearschiene
Unsere geschlossene Ausführung ist für unsere Plasmaanwender die
sich eine Z Achse aufbauen möchten.
Die Abgeschirmte Ausführung nach vorne schützt.
Wir können Längen von 100mm bis 1000 mm zu je 100 mm liefern.
Durch die Abdeckung sind die Führungen und Spindel bestmöglich vor Spritzer
geschützt. Mit dieser Einheit schließen wir eine altbekannte Lücke im
Plasmabereich.
Denn ständig gehen hier die Einheiten auf Grund von Dreck und Metallspritzer
defekt. Die Mechanik kann leicht um eine Aufnahme erweitert werden.
Sprechen Sie mit unserem Support
Motorenaufnahme:60er Servomotor
Preisbeispiel für eine Einheit mit 300mm Verfahrweg = 510,00 Euro Netto
Technische Daten:
Kugelgewindespindel:16 mm Durchmesser
Steigung: 5 mm
Maximale Last Vertikal :40 Kg
Maximale Last Horizontal: 20 Kg
Positioniergenauigkeit : ± 0,02 mmLieferung mit B3 Motor mit Bremse
Preis auf Anfrage
