Twist to Pair Kabel

Twist to Pair Kabel für Differentialausgänge

2,75 €*

Preise inkl. MwSt. zzgl. Versandkosten

Bewerten

Sofort verfügbar, Lieferzeit: 3-5 Tage

Produktnummer: X77096

Hersteller: CNC Steuerung

Gewicht: 0.1 kg

Produktinformationen "Twist to Pair Kabel"

Twist to Pair Kabel für Differentialausgänge Anzahl Adern: 3 x 2 x 0.14mm² Querschnitt (je Ader):0.14 mm² Paarverseilt (Teil 1):Ja Querschnitt: 0.14 mm² Besonderheiten: Geschirmt + Flammwidrig Außen-Ø:5.80 mm Farbe: Grau Farbfamilie: Grau Inhalt: Meterware Nennspannung (Details):250 V (nicht für Starkstromzwecke) Biegeradius (Anzahl der Außen-Ø für feste Verlegung):6 Biegeradius (Anzahl der Außen-Ø für flexiblen Einsatz):15 Leiter Kupferlitze blank, feindrähtig, 0,14 mm² bis 1,5 mm²

Warum ist das so wichtig?

Für eine störungsfreie Verdrahtung werden bei Differentialsignalen immer paarweise verdrillte Kabelpaare verwendet.

Kabel für die differentielle Step / Dir-Signalübertragung vom CSMIO / IP-S- oder CSMIO / IP-M-Controller zu einem Servo- oder Schrittantrieb.
Der Aufbau des Kabels schützt das Step / Dir-Signal vor Störungen. Während der Kabelinstallation sollten Sie darauf achten, dass Step + und Step-Signale oder Dir + und Dir - Signale als Twisted Pair geführt werden. Die Abschirmung des Kabels sollte (nur) von der CSMIO / IP-Seite an GND der Stromversorgung angeschlossen werden. Dieses Kabel ist ursprünglich im CSMIO / IP-Paket enthalten. Hier können Sie es auch separat kaufen. Das Kabel kann auch für die CAN-Bus-Verbindung verwendet werden.

Lieferumfang:
1 Meter Kabel

Adernpaare:
Braun-Weis
Grau-Rosa
Grün-Gelb

EU-Produktsicherheitsverordnung (GPSR)

Elektronische Bauteile ohne Stecker müssen von einer Fachkraft montiert und Inbetrieb genommen werden. Diese Bauteile sind nicht für Anwender unter 18 Jahren geeignet. Der Besteller muss einen Elektrofachbetrieb mit der Montage und Inbetriebnahme beauftragen.

Downloads "Twist to Pair Kabel"

Download Twist_to_pair

CNC Steuerung

Alte Strukturen aufbrechen und neue Wege gehen, war schon immer unser Motto. Einfache Lösungen für komplexe Anforderungen stehen seid der Gründung im Jahr 2003 im Vordergrund. Wer sind wir? Ein Team von Mitarbeitern die lösungsorientiert vorgehen. Das beweisen wir jeden Tag auf das Neue. Wir können auf eine Erfahrung von über 20000 Kunden - über 2900 CNC Maschinen und Umrüstungen zurückgreifen. Bereits durch das erste Gespräch können wir Ihnen eine grobe "Hausnummer" nennen, was Ihr Projekt kosten wird. Unsere nun 20 jährige Erfahrung als europaweit agierendes Unternehmen haben wir uns vom anfänglichen CNC Hardware-Spezialisten zum Systempartner für Industrie und Handwerk entwickelt. In unserem Sortiment finden Sie neben den Produkten renommierter Hersteller auch unsere Eigenprodukte die eine Gestaltung Ihrer Wünsche ermöglicht. Die jahrelange Erfahrung im Steuerungsbau mit eigenen Produkten und Ideen treiben uns immer mehr an Ihnen immer das optimale Produkt bieten zu können. Vereinbaren Sie einen Termin wenn Sie eine Beratung möchten.

Achtung!

Der Anschluss und die Installation eines mit Starkstrom (Drei-Phasen-Wechselstrom) betriebenen Gerätes bedarf der Zustimmung des Ihres Netzbetreibers.
Dieser darf dies nur durch den Netzbetreiber oder ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen vorgenommen werden. Informieren Sie sich bei Ihrem Netztbetreiber.
Achtung!

Bei einem nicht Stecker fertigen Gerät /Bauteil dürfen Anschluss und Installation aus Sicherheitsgründen nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.

0 von 0 Bewertungen

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.

Anmelden

Ihre E-Mail-Adresse

Ihr Passwort

Bewertungen nur in der aktuellen Sprache anzeigen.

Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

Warum Twist to Pair

Geschätze Lesezeit: 2 Minuten

Warum muss ich Twist to Pair Kabel verwenden

Zum Beitrag

Passendes Zubehör

Schrittmotor Treiber 7A 110-220V

Der Leistungstreiber für Hochstromfeste Schrittmotoren mit eigenem Trafo ON Board. Da durch entfällt ein Trafo je Treiber, was den Verdrahtungsaufwand enorm vereinfacht.Durch die hohe Spannungsversorgung können Ihre Motoren eine höhere Drehzahl fahren, bei flacher abfallender Leistungskurve.Diese Treiber/ Endstufen können auch als Ersatz für die X Mind und XPlus Endstufen dienen. Diese genannten Endtstufen arbeiten auch mit direkter Eingangsspannung von bis 230 Volt.Eingangsspannung 110-220 VAC 1Phasen Unterteilungsbereich 200-40000 PPRAufteilung: 200 - 400 - 800 - 1000 - 1600 - 2000 - 3200 - 4000 -5000 - 6400 - 8000 - 10000 - 20000 - 25600 - 40000 impulse/Umdrehung (DIP Schalter -2)Ausgangsstrom Peak 7A Max Aufteilung: 0,7 - 1,1 - 1,7 - 2,1 - 2,8 - 3,5 - 3,9 - 4,2 - 4,5 - 4,9 - 5,3 - 5,6 - 5,9 - 6,3 - 6,7 - 7,0 AImpuls Frequenz 150 Kpps MaxArbeitsvibration 3G MaxTemperaturbereich: -20 ℃ - +80 ℃, kein direktes SonnenlichtArbeitstemeperaturbereich : 0 ℃– 70 ℃, Kein Frost und kein KondenzGewicht: 2500g

225,00 €*

Schrittmotorendstufe bis 6,0 Ampere "New"

Die Endstufe gehört zu den 2-Phasen Hybrid Schrittmotortreibern.Die Betriebsspannung liegt zwischen 24 bis 80 VDC.Die Endstufe wurde für alle Arten von Schrittmotoren mit 4 - 6 oder 8 Adern entwickelt und einen Phasenstrom von weniger als 6.0 A benötigen.TECHNISCHE DATEN Versorgungsspannungsbereich: 24 - 80 VDCStrombereich: 2,1 - 6,0 A Einstellung mittels Dip-SchalterMicrostepping: 400 bis 25000 Impulse/Umdrehung, Einstellung mittels Dip-SchalterVerwaltung des einstellbaren Stromprofils mittels Dip-SchalterSchutzvorrichtungen: - Unter- und Überspannungsschutz - Kurzschluss-Schutz an den Motorausgängen - ThermoschutzElektronische Dämpfung für die bestmögliche Geräusch - und VibrationskontrolleLieferumfang:1 x Schrittmotorendstufe

79,95 €*

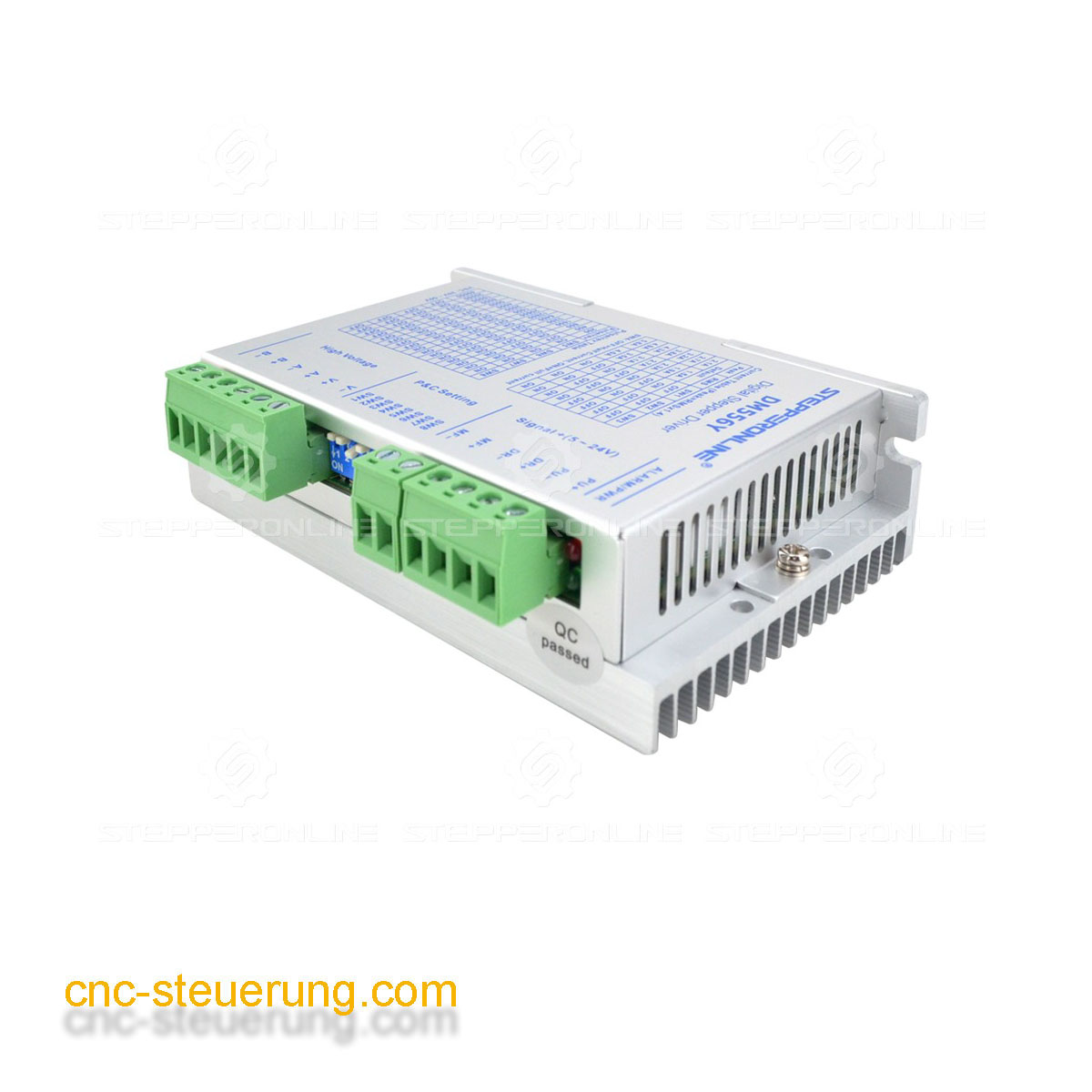

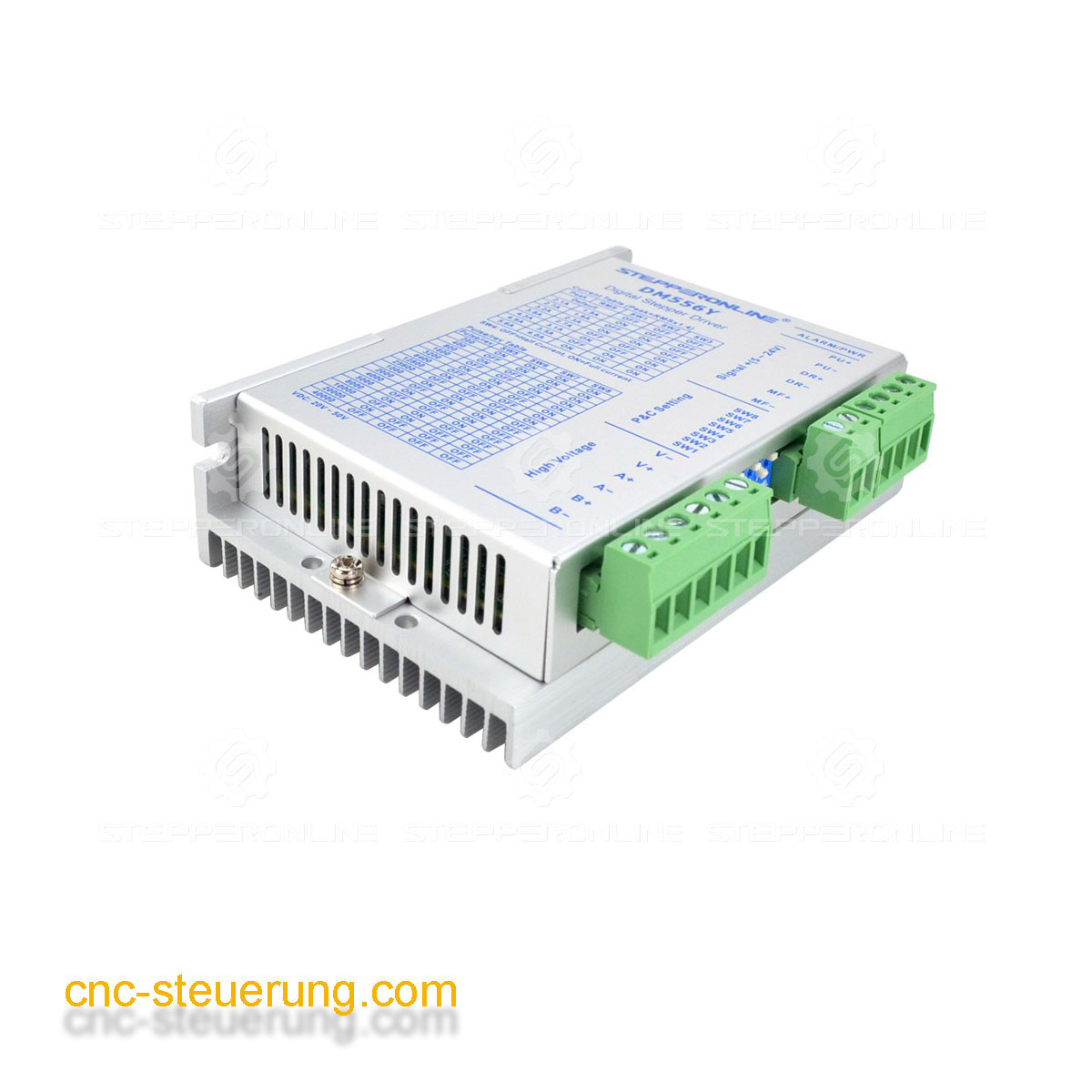

Schrittmotorendstufe 4,2A
