Zeitgesteuertes Relais für Zentralschmieranlagen

Zeitgesteuertes Relais für Zentralschmieranlagen

Ausführung der Befestigung: Aufsteckmodul

89,00 €*

Preise inkl. MwSt. zzgl. Versandkosten

Bewerten

Ausführung der Befestigung

Produktnummer: 12452142.1

Gewicht: 0.3 kg

Produktinformationen "Zeitgesteuertes Relais für Zentralschmieranlagen"

Für Maschinen die keine eigene Zeitsteuerung an der Schmiermittelpumpe haben.

Funktion: Umschaltung von Relaiskontakten in einer zeitlichen Dauerschleife (ON / OFF) und einer manuellen Funktion für die Schmierung nach langem Stillstand oder erhöhte Belastung.

Bedienung:

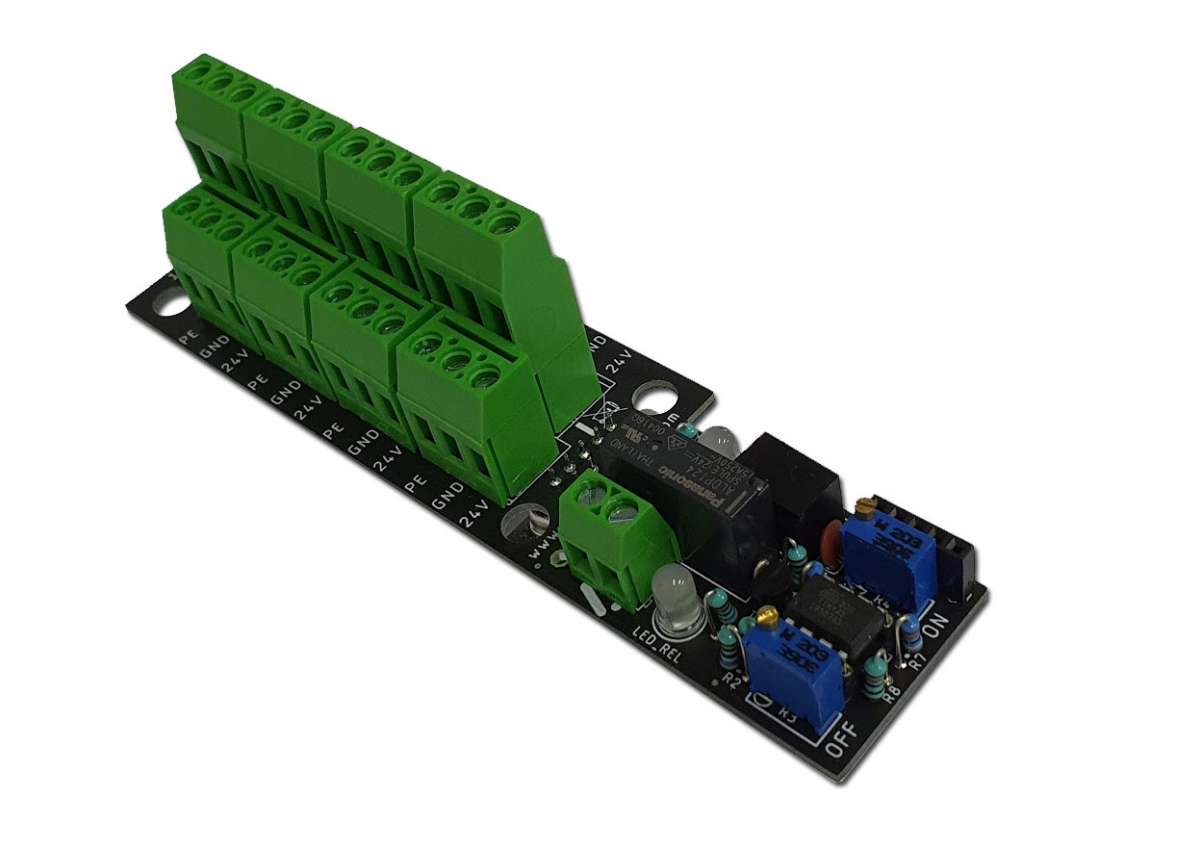

Die Relaiszeiten lassen sich für die ON- / OFF-Phasen jeweils an einem Trimm Poti (20 Umdrehungen) einstellen. Dazu befinden sich auf dem Board 2 Trimm Potis (links, blaue Farbe) und 3 Meßpunkte:2)

1) TP3 (links unten) = Masse
2) TP1 (links etwa in der Mitte) = Messspannung für die OFF-Phase
3) TP2 (links etwa in der Mitte) = Messspannung für die ON-Phase

Mittels eines Multimeters misst man die Spannung zwischen TP3 und TP1, um die Zeitspanne für das ausgeschaltete Relais einzustellen. Dabei gilt: je 100mV entsprechen etwa eine Minute.

Beispiel:
Will man die ausgeschaltete Phase auf 5 Minuten einstellen, so dreht man am "OFF"-Trimmer so lange, bis das Multimeter 500mV anzeigt.

Dann misst man mittels des Multimeters zwischen den Messpunkten TP3 und TP2, um die Zeitspanne für die Einschaltung des Relais einzustellen. Auch hier entsprechen 100mV einer Minute.
Beispiel: die Einschaltphase des Relais soll auf 15 Minuten eingestellt werden. Dann dreht man am "ON"-Trimm Poti so lange, bis an den Messpunkten zwischen TP3 und TP2 eine Spannung von 1,5V herrscht.

Spezifikation:

- Geräteart: Relais für Langzeiten
- Speisung: 24VDC (wahlweise auch 12 Volt auf Anfrage)
- Stromverbrauch bei eingeschaltetem Relais: etwa 34mA
- Ausgang: Zwei Relais-Wechselkontakte
- Belastung Relaiskontakte: max. 230VAC / 3A oder 24VDC / 4A
- Zeiteinstellung für ON / OFF: über zwei Trimmpotentiometer
- Zeitspannen für die ON- / OFF-Phasen: min. 3 Sekunden, max. 50 Minuten
- HINWEIS: die minimale Zeitspanne ist auf 3 Sekunden eingestellt
- Formel zur Zeiteinstellung für ON / OFF: 100mV = 1 Minute (5V = 5000mV = 50 Minuten)
- Zustand des Relais nach dem Einschalten des Gerätes: ON-Phase aktiv, das Relais ist für die eingestellte Zeit angezogen
- Digitaler Eingang zur Aktivierung der manuellen Schmierung bei starker Belastung oder nach langem Stillstand

Lieferumfang:
- Aufsteckmodul

Downloads "Zeitgesteuertes Relais für Zentralschmieranlagen"

Download Anleitung_Schmiermodul

0 von 0 Bewertungen

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.

Anmelden

Ihre E-Mail-Adresse

Ihr Passwort

Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

Passendes Zubehör

24.92 %

Tipp

IP-S IN OUT 16 fach für die IP-S Steuerung

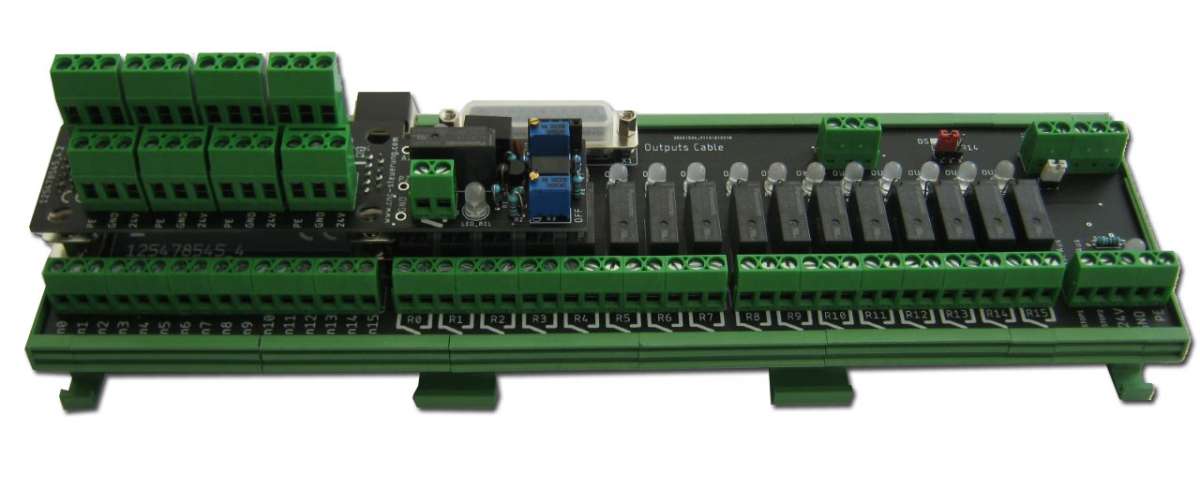

Unsere beliebteste Baugruppe für die IP-S Steuerung. Sie erhalten eine sauber beschriftete Baugruppe im Tragschienengehäuse incl. 16 Relais fertig verdrahtet und somit kostengünstig und fehlerfrei zu verdrahten. Diese Baugruppe ist auch im CNC Connect System V1 enthalten. Die beliebte Baugruppe hat nun auch die RJ45 Buchse für das CNC Connect System on Board und ist somit bereits vorbereitet für einen modernen Schaltschrank. Unsere IP-S IN OUT Baugruppe hat: - 16 digitale Eingänge (sauber beschriftet) wobei Eingang 0 für den Not Aus vorgesehen ist. - 16 Relais mit einer maximalen Belastung von 230 VAC / 5 Ampere Die Eingang Seite ist auf Grund der internen Verdrahtung nur für PNP Signale ausgelegt. Zusätzlich sind Schraubklemmen für die Spannungsversorgung der IP-S und dem MPG Modul vorhanden. Über Erweiterungsport der ab dem 18.01.2021 verfügbaren Variante, kann die Optionskarte einfach aufgesteckt werden. Mittels dieser Optionskarte kann leicht die 24 Volt abgegriffen werden die für ein Endschalter oder induktiver Sensor benötigt wird. Abmessungen: Breite: 284 mmHöhe: 82 mmEinbautiefe: 45 mm ohne Optionskarte Optional mit Anschluss für die Taktschmierung Lieferumfang: 1 x IP-S IN OUT 16 fach Board
