Anschlussboard Maho - Deckel und Co:
Wir haben ein Board entwickelt um Ihnen bei den Fräsmaschinen die Verdrahtung noch mehr zu vereinfachen.
Das Maho Board besteht aus insgesamt 6 Platinen.
Die Trägerplatine ist in einem Hutschienengehäuse untergebracht. Diese Baugruppe wird auf eine 35 mm Tragschiene platziert.
Auf der Trägerplatine kommen dann die Aufsteckplatinen:
- Spindel
- Kühlmittel
- Hydraulikpumpe
- Spindelbremse und
- Schmierung
diese Platinen werden von oben verschraubt. Sollte im laufe der Zeit eine Baugruppe defekt gehen, so können diese Baugruppen einfach getauscht werden. Alle Anschlüsse sind mittels Stecker ausgerüstet.
Die Stromversorgung schließen Sie zentral zwischen dem Steckplatz “Spindelbremse” und “Schmierung” an. Hier stehen Ihnen :
ESTOP1 = geht direkt zum MPG Modul
ETSOP2 = geht direkt zum MPG Modul
24 Volt = 24 VDC+
GND = 24 VDC -
PE = Schutzleiter
der untere Anschluss ist die Stromversorgung - der obere ist für die Stromversorgung des MPG Moduls gedacht.
Spindelplatine:
Passend zu unserem C2000+ Frequenzumrichter. Die Bezeichnung ist identisch mit der Klemmenbeschriftung des C2000+ FU
Auf der Platine werden die beiden Relais K1 und K2 zur Drehrichtung angesteuert.
Weisen Sie dazu
Ausgang 3 für M3
Ausgang 4 für M4 zu.
Alarm Spindel: Eingang 4
Die Klemmen WZW_H und WZW_V sind für Taster zum öffnen der Werkzeugklemmung.
An den WZW_H und WZW_V stehen Ihnen 24 Volt+ zu Verfügung.
Wenn nun die Spindel durch den M3 oder M4 Befehl angesteuert wurde werden die an den Klemmen WZW_H und WZW_V anliegende 24 Volt durch den C2000+ über das Relais S3 im FU
abgeschaltet, somit ist die Betätigung der Taster nicht mehr möglich.
RC2 und RB2 müssen im FU entsprechend eingestellt sein, das dieser Kontakt öffnet sobald die Spindel dreht.
Der Kontakt RB1 und RC1 muss im Fu auf Alarmausgang gesetzt werden. Öffnet der Kontakt des FU fällt die Spannung auf Eingang 4 ab. Wenn Sie bei Spindelalarm den Eingang 4 in der Software gesetzt und aktiviert haben, wird die Maschine einen Not Aus Auslösen.
Kühlmittelplatine:
Die Platinen ist ausgelegt für eine Spannung von 400 Volt 4 Ampere ausgelegt.
Legen Sie die Spannungsversorgung an den Klemmen U-V-W an.
Die Originale Kühlmittelpumpe wird an den Klemmen R-S-T angeschlossen.
Am Tastereingang, kann ein Taster angeschlossen werden, der die Kühlmittelsteuerung manuell anspricht.
Die automatische Ansteuerung erfolgt über den Ausgang 6 in der Software.
Weisen Sie dem Ausgang 6 die Funktion M8 zu.
Wenn die 3 Relais K1-K2-K3 angesteuert wurden, leichtet unten rechts auch die LED.
Achtung: Der Taster übersteuert den Befehl M8 und M9 !
Die Platinen ist ausgelegt für eine Spannung von 400 Volt 4 Ampere ausgelegt.
Legen Sie die Spannungsversorgung an den Klemmen U-V-W an.
Die Originale Hydraulikpumpe wird an den Klemmen R-S-T angeschlossen.
Am Tastereingang, kann ein Taster angeschlossen werden, der die Hydraulikpumpe ansteuert, der dann die Klemmung auslöst.
Wenn die 3 Relais K1-K2-K3 angesteuert wurden, leichtet unten rechts auch die LED.
Zudem ist es Möglich das Relais mittels Ausgang anzusteuern. Wer einen automatischen Werkzeugwechsler hat kann den Ausgang 5 zuweisen.
Bei einigen Deckelmaschinen wird die Pumpe über einen Druckspeicher gesteuert. Legen Sie den Ausgang 5 dann in der Software auf Enable um das Relais beim Einschalten der Software automatisch zu aktivieren.
Diese Platine steuert die Bremse Ihres Spindelmotors.
Entgegen der alten Verdrahtung schalten wir die Bremse nur zu wenn wir einen Not Aus haben.
Das Bedeutet wenn Sie den Not Aus drücken, wird der Ausgang 1 der Steuerung deaktiviert, das Relais fällt ab und die Bremse schaltet sofort zu.
Legen Sie der unteren Schraubklemmen an Pin2 GND Signal an (meist 230 Volt - N).
Oben an der Schraubklemme an PIN 2 (meist 230 Volt L) an.
An den Klemmen 3 oben und unten kommt dann die Bremse selber. Wird die Software aktiviert, schaltet der Ausgang 1 das Relais und die Bremse wird geöffnet.
Das bedeutet das im Not Ausfall der Ausgang 1 abgeschaltet wird und damit die Spannungsversorgung durch durch den IN 0 auf dem Relais auch abfällt und somit die Bremse automatisch zugreift.

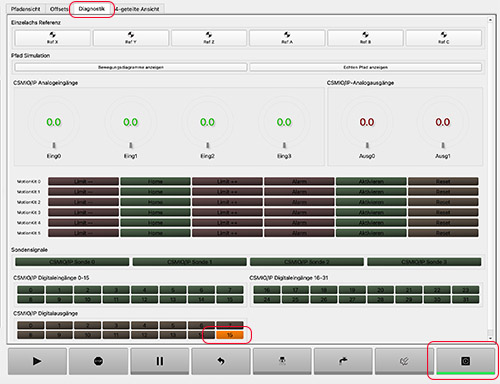

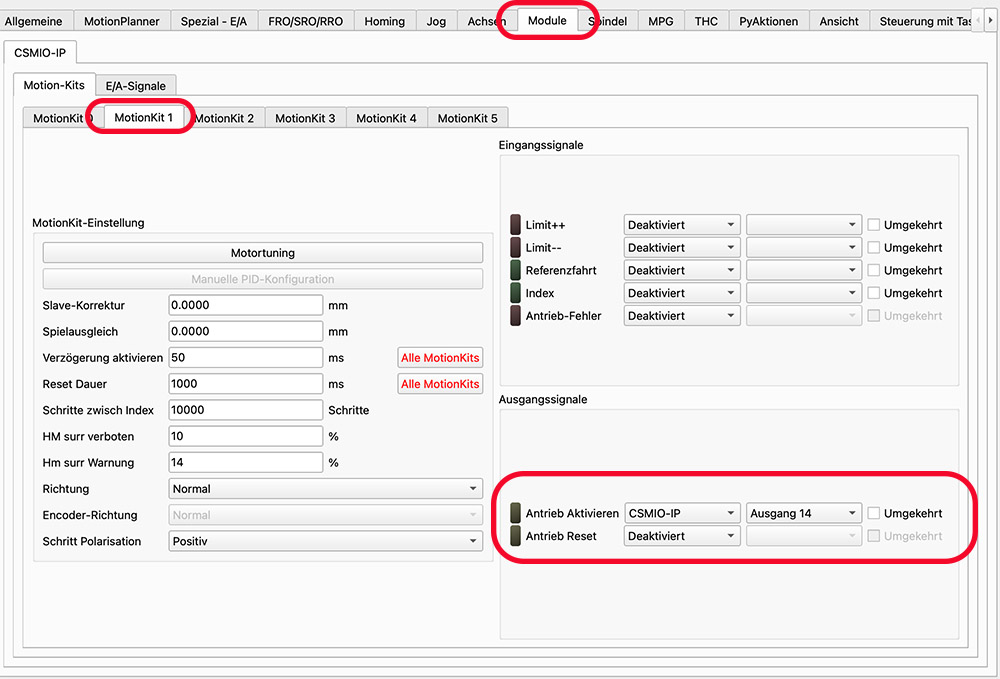

Zeitsteuerung / Schmierung:
Die Schmiersteuerung ist im wesentlichen der bereits vorhandenen Baugruppe entnommen.
Laden Sie sich hier die Anleitung herunter: Anleitung Schmierung
Die beiden Schraubklemmen (rechts und links) sind potentialfrei. Das bedeutet für Sie als Anwender:
auf Klemme 1 vom X3 die Spannung anlegen die Sie benötigen. In der Regel Phase des Schmiergerätes. Der Nullleiter auf eine Sammelschiene legen. Dann auf Klemme 2 die Schmierpumpe (Phase) anschließen.
Grüne Umdrandung (Kopfschmierung):
Auf Klemmenbock X4 an Klemme 1 24 Volt anlegen, das Magnetventil (24 Volt) legen Sie dann an Klemme 2 vom X4 an.
Die Befestigungsschrauben finden Sie in den Bohrungen (rote Umrandung)
Schmierzeit einstellen:
Die Eingänge bitte nicht.
