Werkzeugliste

In ECam ist es möglich, Werkzeuge über den Werkzeugspeicherdialog zu verwalten.

Sie können Schnittdaten für eine bestimmte Lagermaterialart für die nächste Vorgangserstellung speichern, sodass Sie dieselben Daten nicht erneut eingeben müssen.

Eine Möglichkeit, den Werkzeugdialog zu öffnen, über Menü > Werkzeuge

Werkzeuggruppe

Werkzeuge werden nach Werkzeugtyp gruppiert:

- Drehbank-Statikwerkzeug

- Rotierendes statisches Werkzeug (jedes rotierende Werkzeug: Bohrer, Gewindebohrer, Schaftfräser, Zentrierbohrer usw.)

- Allgemeines Schneidwerkzeug (Plasma, Laser, Wasserstrahl)

Basierend auf dem ausgewählten Gruppenfilter ändert sich die Tabellenspaltenliste entsprechend.

Bearbeiten der Werkzeuggeometrie

Um die Werkzeuggeometrie zu bearbeiten, bearbeiten Sie die Eigenschaften auf der Registerkarte „Werkzeuggeometrie“ auf der rechten Seite des Fensters

Sie können die gängigsten Parameter direkt im Raster bearbeiten.

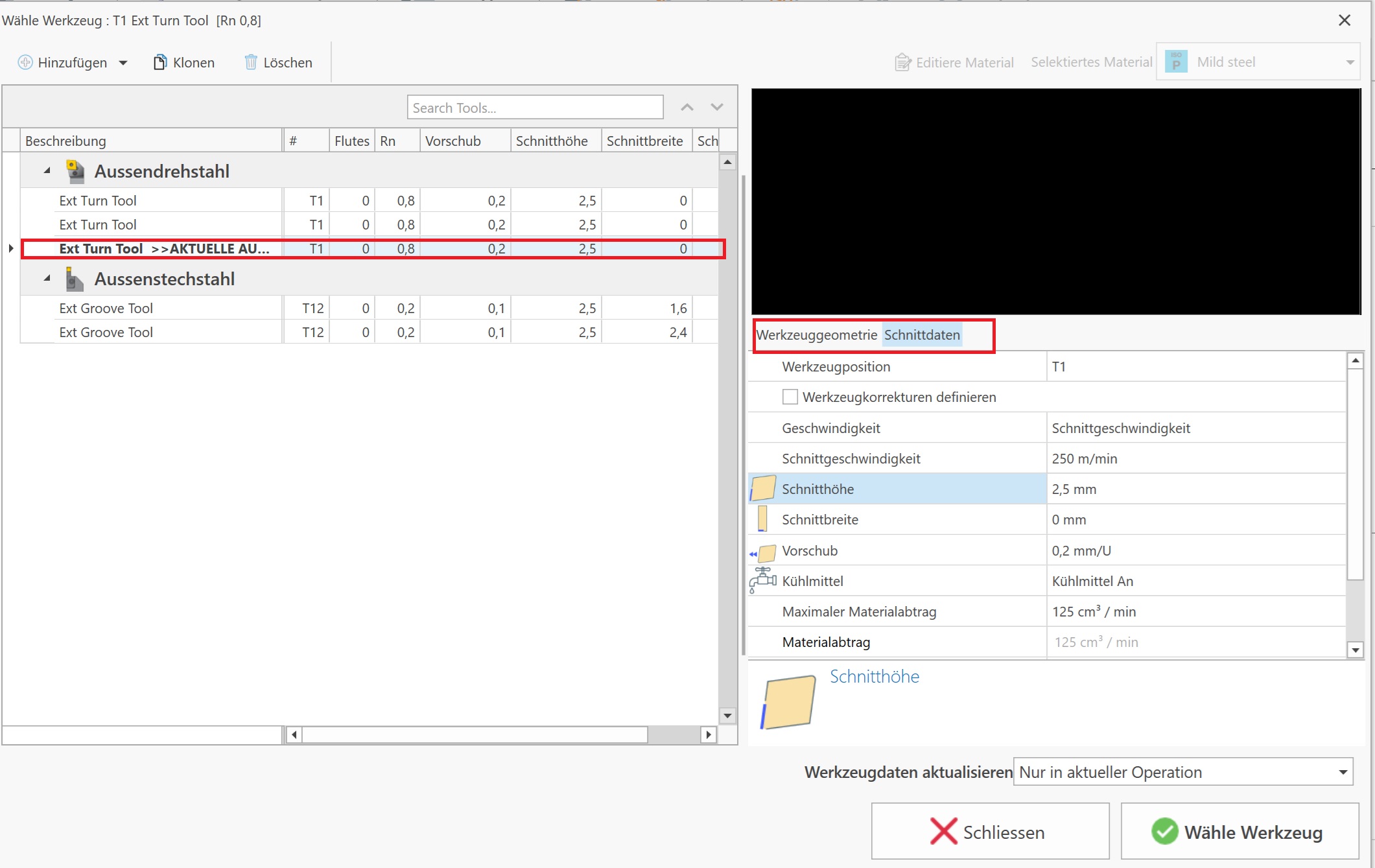

Schnittdaten bearbeiten

Auf der Registerkarte [Schnittdaten] können Sie die Schnittdatenparameter bearbeiten.

Wenn Sie den Werkzeugspeicherdialog aus der betriebsbezogenen Ansicht heraus geöffnet haben, können Sie weder das Material auswählen noch die Materialartenliste öffnen.

Dies ist möglich, wenn Sie den Tool-Dialog über das Hauptmenü öffnen.

Erstellen Sie eine Kugelwerkzeug

Um eine Kugel- oder Bullenmühle hinzuzufügen, öffnen Sie den Werkzeugdialog wie zuvor auf dieser Seite gezeigt.

Wählen Sie den Filter [Rotationswerkzeuge] (1)

Wählen Sie ein Werkzeug aus, das Sie umbauen möchten oder fügen Sie einen „Schaftfräser“ hinzu (2)

Wählen Sie die Registerkarte Werkzeuggeometrie (3)

Bearbeiten Sie den Werkzeugdurchmesser und den Werkzeugradius.

Falls Sie ein Kugelwerkzeug benötigen, geben Sie den Werkzeugradius als Hälfte des Werkzeugdurchmessers ein.
