Werkzeugwechsler Advanced für die SIM Software

Anleitung zum Werkzeugwechsler Advanced für die SIM Software

Unsere Advanced Werkzeugwechsler besteht aus einem M6 Makro.
Dieses Makro kann mit einem kostenlosen Tool wie Notepad++ geöffnet werden oder Sie nutzen das Skripting innerhalb der SIM Software.

Hier können Sie Notepad++ kostenlos herunterladen

(wir übernehmen keine Verantwortung für externe Link´s)

Der Skript selber hat ca. 540 Zeilen und wurde von uns sehr gut beschrieben.

Alles was Grün geschrieben wurde fängt mit einer Raute an (#) und ist eine Beschreibung.
Wir empfehlen Ihnen den Skript in seiner Originalform zu sichern und dann mit der Änderung/ Anpassung an Ihrer Maschine zu beginnen.

Achtung: Der Ausgang 1 der CSMIO muss als Enable zugewiesen

Bearbeiten Sie maximal nur bis Zeile 92

20.1 %

Werkzeugwechsler Advanced für die SIM Software

Wir bieten Ihnen einen Werkzeugwechsler passend nur für unsere Sim-Software. Dieser Werkzeugwechsler arbeitet nach dem Prinzip eines "Weinregals" der sehr verbreitet ist. Die Anzahl der Werkzeuge ist auf max. 254 Stück begrenzt. Da es so viele verschiedene Wechsler Typen am Markt haben, haben wir in dieser Version folgende Funktionen eingebaut: - Klappensteuerung - Längenvermessung nach dem Werkzeugablegen - Längenvergleich alt -neu (Werkzeugbruchüberwachung)- Werkzeugfach ausschieben Sollten Sie einen anderen Wechsler Typ nutzen, sprechen Sie mit unserem Support. Sie benötigen für diesen Wechsler Typ - zwei digitale Ausgänge Mindestvoraussetzungen: Unsere deutsche SIM-Software mit einer Lizenz Werkzeuge stehen entlang der X oder Y-Achse - auswählbar über dem Skript Druckluftanschluss Lieferumfang:1 x Makro zum direkten DownloadBitte beachten Sie: Dieses Makro ist nur für SIM-Software geeignet! Wichtiger Hinweis zur Ausrichtung! Die Werkzeugaufnahmen müssen exakt ausgerichtet sein. Der Abstand und die Höhe der Werkzeuge müssen untereinander gleich sein. Die Positionen und Abstände können im Skript geändert werden. Aus diesem Grunde benötigt man keine spezielle Oberfläche. Das hat den Vorteil Sie können weiterhin Ihre (falls vorhanden) Oberfläche weiterverwenden und es können sich keine Einstellungen unbeabsichtigt verstellen. Achtung: Sprechen Sie Ihre Bedürfnisse mit unserem Support ab.

795,00 €* 995,00 €* (20.1% gespart)

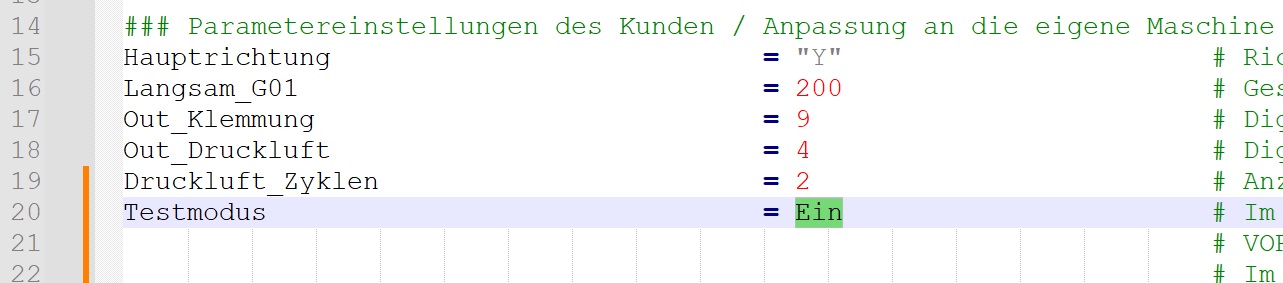

Testmodus = Ein

# Im Testmodus wird zu jeder Aktion ein Meldungsfenster angezeigt. Sonst auf Aus stellen
# VORTEIL: Man hat genügend Zeit, die Maschine zu stoppen, falls der Ablauf an der Stelle falsch ist.

# Im Normalbetrieb muß die Variable Testmodus auf Aus gesetzt werden. Dann wird kein Meldungsfenster angezeigt

Der Testmodus gibt Ihnen zu jeder Zeit die Sicherheit über den Ablauf - sehr zu Empfehlen

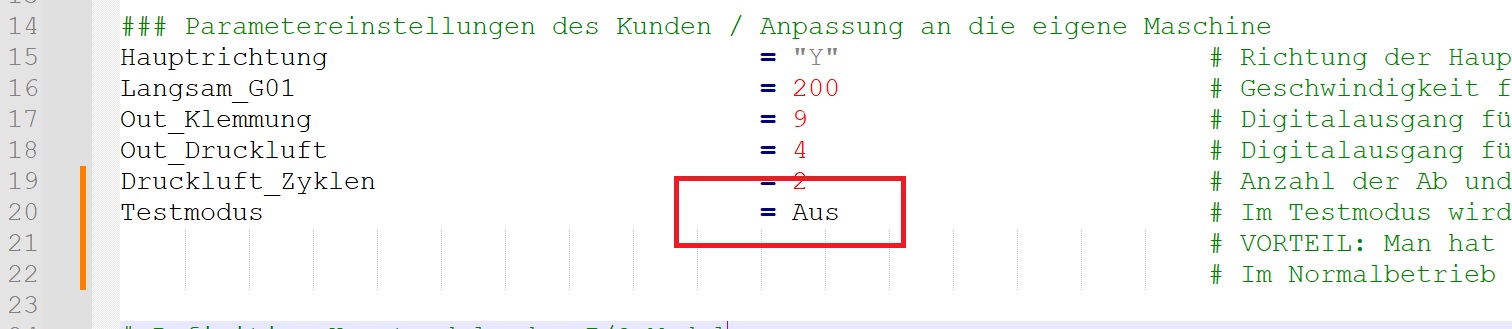

Wenn alles gut läuft ändern Sie dann Ein auf Aus

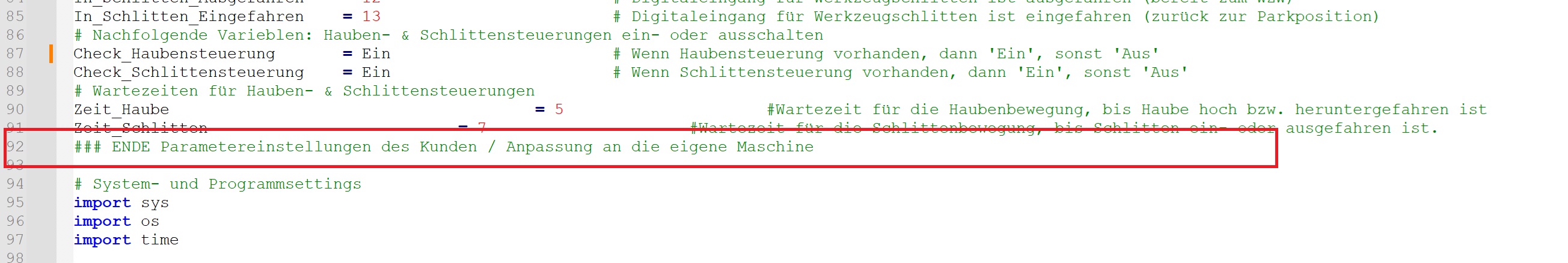

Nach den Einstellungen kommt in Zeile 92 der Hinweis das ab hier nun der Skript nicht mehr verändert werden darf. Achtung halten Sie sich bitte daran.

Lesen Sie sich die Hinweise genau durch ! Gehen Sie mit Sorgfalt und Vorsicht an die Programmierung heran. Haben Sie den Not Aus immer Griffbereit.

Es dürfen nur die rot markierten Stellen geändert werden

Begrifflichkeiten:

### Parametereinstellungen des Kunden / Anpassung an die eigene Maschine

Hauptrichtung = "X" # Richtung der Hauptbewegung: Hauptrichtung ist diejenige Richtung, in der die Werkzeuge aufgebaut sind.

Langsam_G01 = 250 # Geschwindigkeit für langsame Fahrt (G01)

Out_Klemmung = 7 # Digitalausgang für die Klemmung // ACHTUNG: negative Logik: 0 = Klemmung zu, 1 = Klemmung offen!!!!!

Out_Druckluft = 5 # Digitalausgang für Druckluft // positive Logik: 0 = Druckluft aus, 1 = Druckluft an

Druckluft_Zyklen = 0 # Anzahl der Ab und Auf-Bewegung mit offener Klemmung, über dem Werkzeug mit Druckluft an

Testmodus = An # Im Testmodus wird zu jeder Aktion ein Meldungsfenster angezeigt. Sonst auf Aus stellen

# VORTEIL: Man hat genügend Zeit, die Maschine zu stoppen, falls der Ablauf an der Stelle falsch ist

# Im Normalbetrieb muß die Variable Testmodus auf Aus gesetzt werden. Dann wird kein Meldungsfenster angezeigt

# Definition der Digitaleingänge (DI) und weiterer notwendiger Parameter zu den Digitaleingängen

In_Klemmung = 13 # DI für Klemmung ist auf (Logisch 1 = Klemmung auf / Logisch 0 = Klemmung geschlossen)

In_Werkzeug = 5 # Digitaleingang für Tool inside (Logisch 1 = Werkzeug in Spindel vorhanden)

In_SpindelSteht = 7 # Digitaleingang für stehende Spindel (Logisch 1 = Spindel dreht / Logisch 0 = Spindel steht)

# Zeiteinstellungen für die Digitaleingänge

Zeit_Klemmung = 3 # Zeit [Sekunden] bis Klemmung auf ist

Zeit_Werkzeug = 2 # Zeit [Sekunden] bis Werkzeug in Spindel ist (Tool is inside)

Zeit_SpindelStop = 10 # Zeit [Sekunden] bis Spindel steht

# Überwachung der Digitaleingänge Ein / Aus

Check_Klemmung_Auf = Ein # Soll Digitaleingang 'Klemmung auf' überwacht werden? Wenn nicht, dann auf 'Aus' stellen

Check_Werkzeug_In_Spindel = Ein # Soll Digitaleingang 'Wer

kzeug ist in Spindel' überwacht werden? Wenn nicht, dann auf 'Aus' stellen

Check_Spindel_Steht = Ein # Soll Digitaleingang 'Spindel steht' überwacht werden? Wenn nicht, dann auf 'Aus' stellen

# Überwachung der Digitaleingänge Ein / Aus
# Parameter zur Hauben- & Schlittensteuerung (Der Werkzeughalter ist außerhalb der Arbeitsfläche

# und wird -mittels Magnetventil oder Pneumatik - beim WZW vor und zurück gefahren)

# Ausgänge

Out_Haube = 6 # Digitalausgang für die Haubensteuerung

Out_Schlitten = 6 # Digitalausgang für die Schlittenhalterung für die Werkzeuge

# Eingänge

In_Haube_Unten = 9 # Digitaleingang für Haubenschalter unten

In_Haube_Oben = 13 # Digitaleingang für Haubenschalter oben

In_Schlitten_Ausgefahren = 12 # Digitaleingang für Werkzeugschlitten ist ausgefahren (bereit zum WZW)

In_Schlitten_Eingefahren = 9 # Digitaleingang für Werkzeugschlitten ist eingefahren (zurück zur Parkposition)

# Nachfolgende Varieblen: Hauben- & Schlittensteuerungen ein- oder ausschalten

Check_Haubensteuerung = Ein # Wenn Haubensteuerung vorhanden, dann 'Ein', sonst 'Aus'

Check_Schlittensteuerung = Ein # Wenn Schlittensteuerung vorhanden, dann 'Ein', sonst 'Aus'

# Wartezeiten für Hauben- & Schlittensteuerungen

Zeit_Haube = 5 #Wartezeit für die Haubenbewegung, bis Haube hoch bzw. heruntergefahren ist

Zeit_Schlitten = 7 #Wartezeit für die Schlittenbewegung, bis Schlitten ein- oder ausgefahren ist.

### ENDE Parametereinstellungen des Kunden / Anpassung an die eigene Maschine
