Motorbremse
Geschätze Lesezeit: 2 Minuten
25.10.2024
Wann braucht man eine Bremse?
Im Gegensatz zur weit verbreiteten Meinung wird eine Bremse nur zum halten einer Achse benötigt und nicht zum abbremsen einer Achse. Die Bremse wirkt immer wenn der Servo nicht in der Regelung steht. Das bedeutet die Bremse hält die Welle des Servos fest wenn dieser ohne Regel - ohne Strom ist.
Im Gegensatz zur weit verbreiteten Meinung wird eine Bremse nur zum halten einer Achse benötigt und nicht zum abbremsen einer Achse. Die Bremse wirkt immer wenn der Servo nicht in der Regelung steht. Das bedeutet die Bremse hält die Welle des Servos fest wenn dieser ohne Regel - ohne Strom ist.

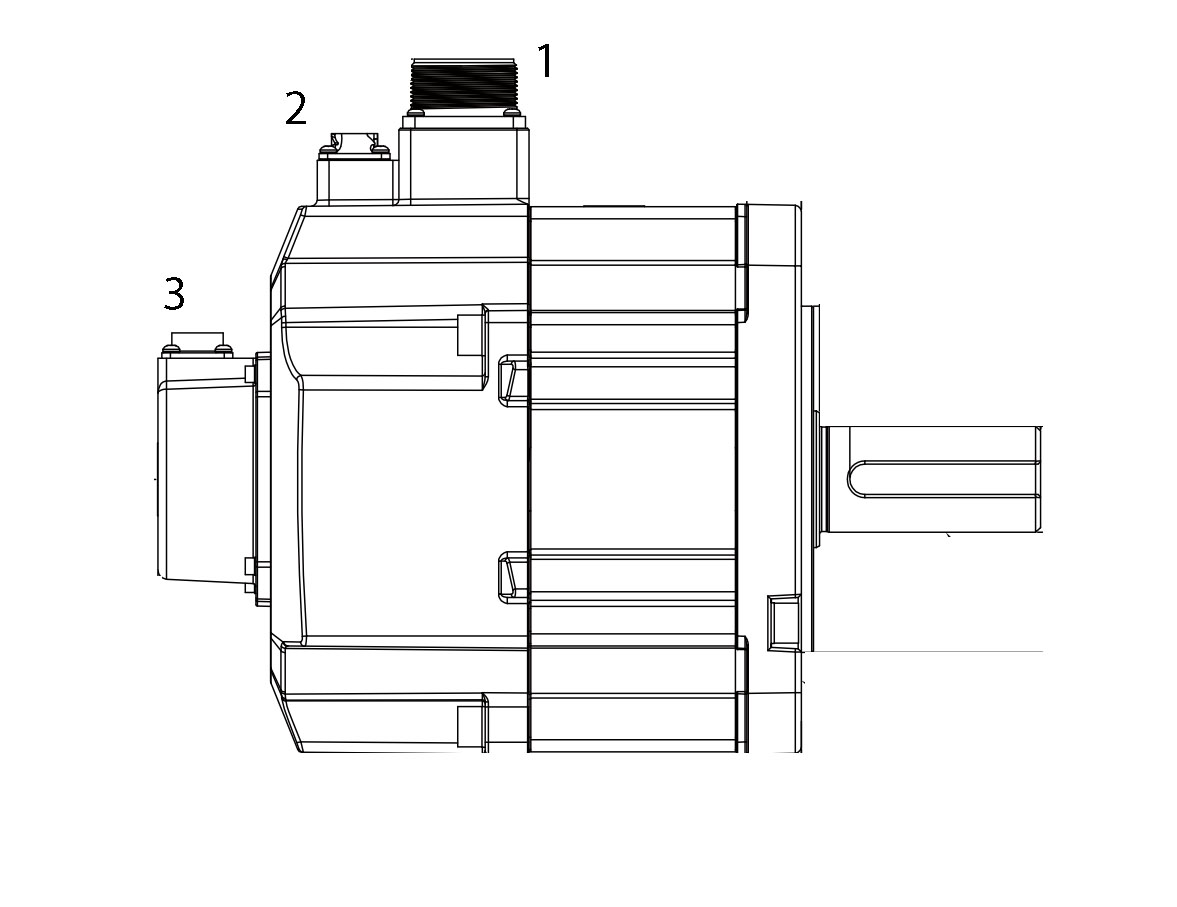

Wie im Bild gezeigt haben je nach Modell die Motoren 2 oder 3 Stecker.
Bei dem B3 Motor haben die Stecker folgende Anwendung:
1: Motorleitung - Strom
2: Bremse
3: Encoder

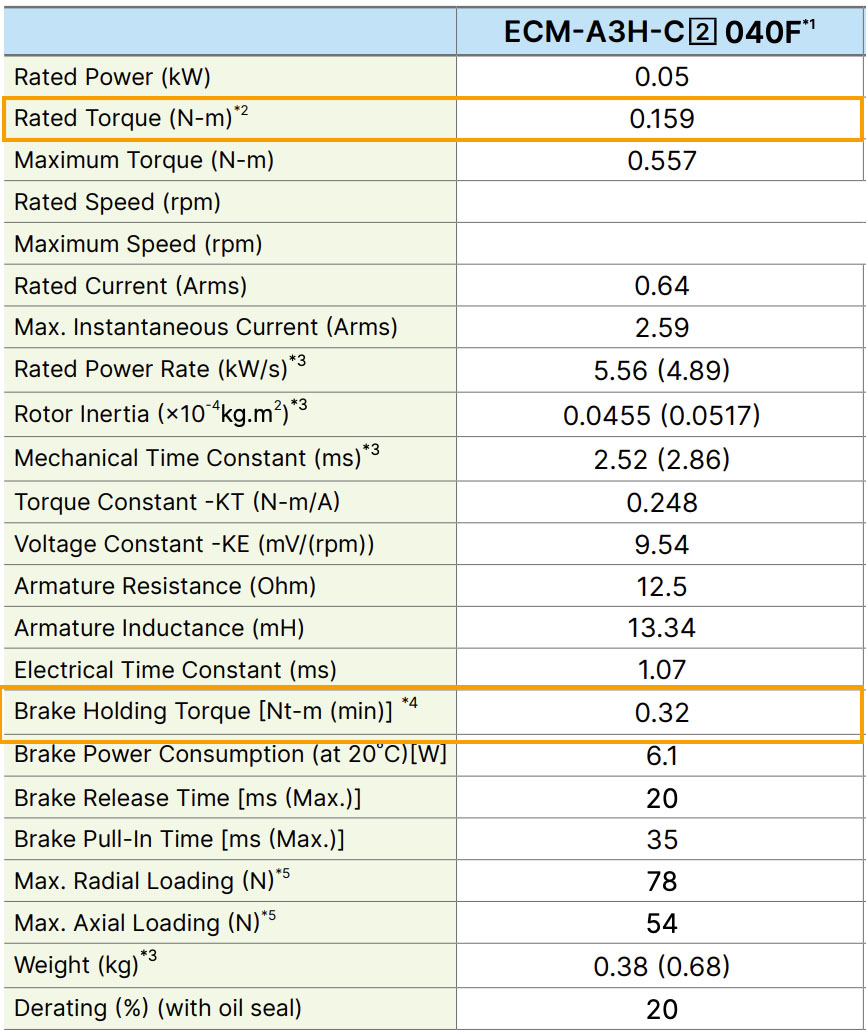

Am Datenblatt eines 400 Watt Motors sieht man sehr gut das der Motor nominal 0,15 Nm hat. Die Bremse hat eine Haltekraft von 0,3 Nm.
Wir empfehlen immer bei der Berechnung von nominalen Drehmoment in der Auslegung des Motors auszugehen. So liegen Sie immer richtig, da der maximale Wert bei 0,557 Nm liegt. Wenn Sie den Maxwert nehmen würde die Bremse überlastet werden.
Wir empfehlen immer bei der Berechnung von nominalen Drehmoment in der Auslegung des Motors auszugehen. So liegen Sie immer richtig, da der maximale Wert bei 0,557 Nm liegt. Wenn Sie den Maxwert nehmen würde die Bremse überlastet werden.
