Anschlussblöcke für die IP-M

Anschlussblöcke für die IP-M

Geschätze Lesezeit: 3 Minuten
TecLab
06.02.2025
Wer sich nicht großartig durch die Anleitungen lesen möchte und einen Anschlussblock mit klarer Beschriftung sucht findet hier genau das richtige.

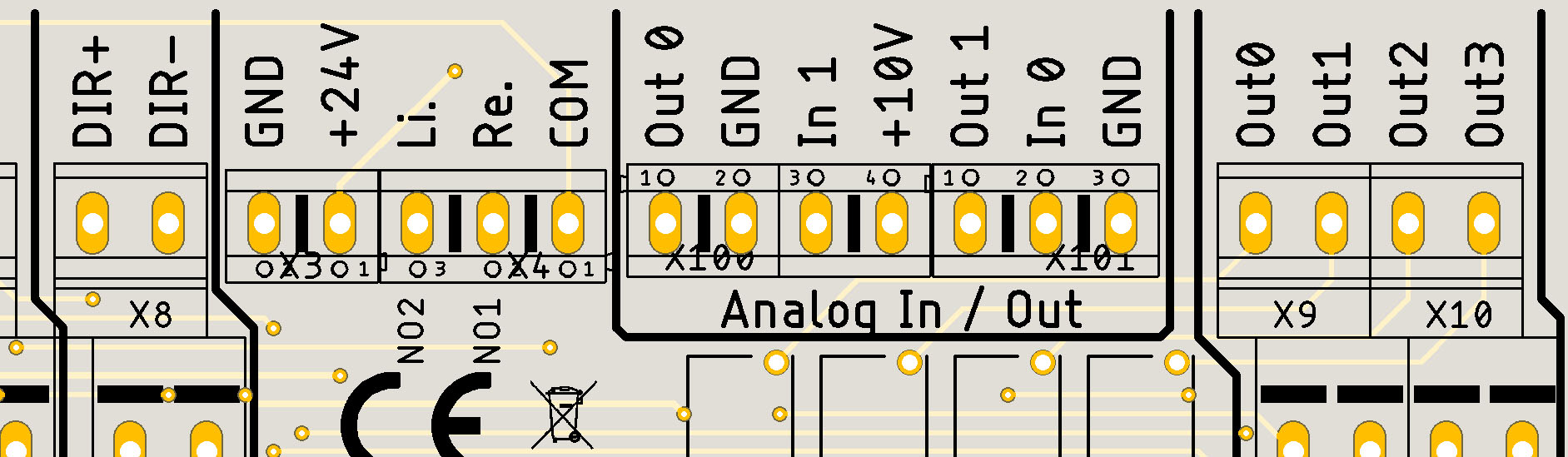

Anschlussblock

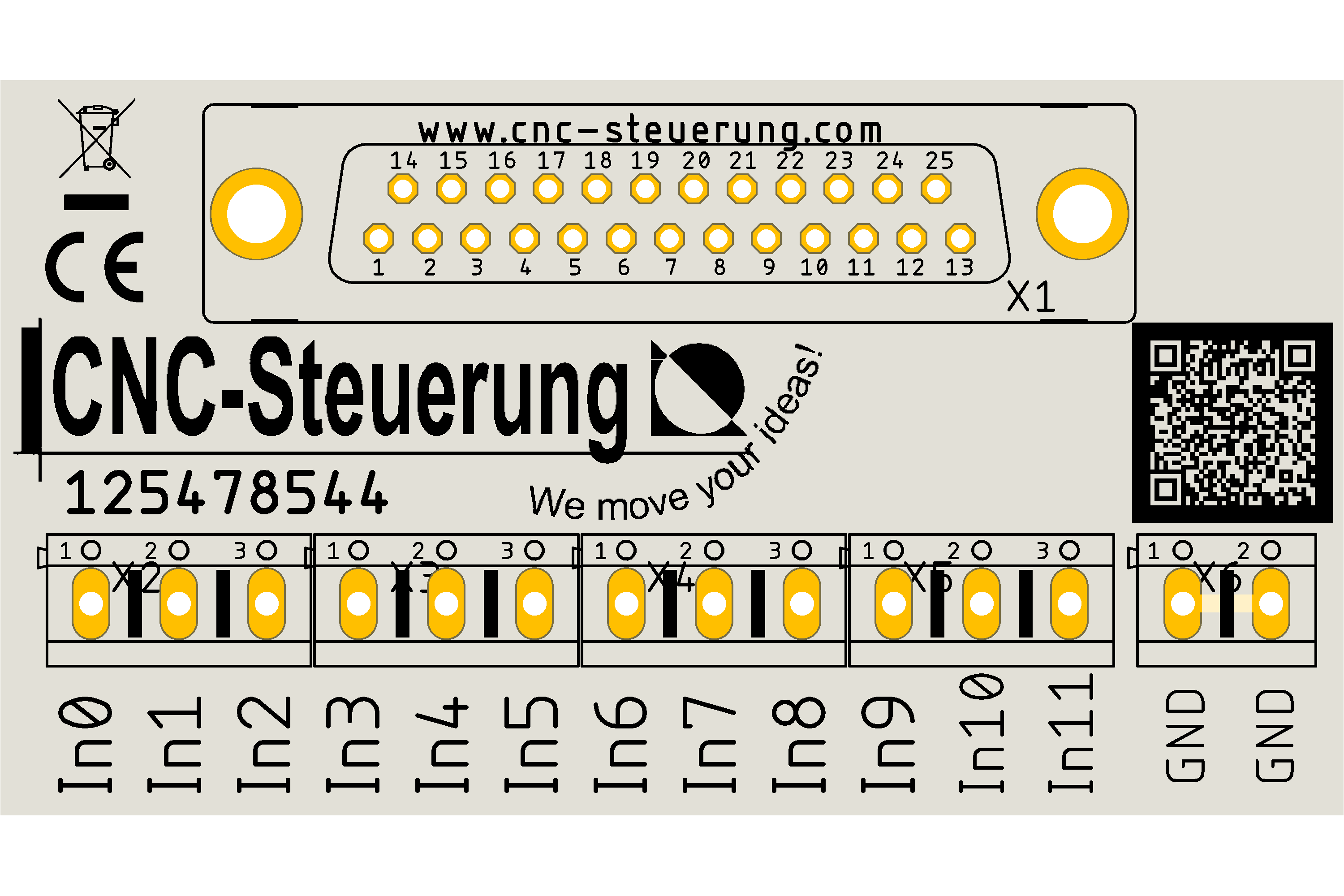

Unterer Anschlussblock:
hier werden nur PNP Signale erwartet da wir die Masse zusammen geführt haben:
Legen Sie nur einmal Masse an einer Klemme GND an.
unterer Anschlussblock
Produktgalerie überspringen
IP-M IN-Out Block Set
IP-M IN-Out Block Set

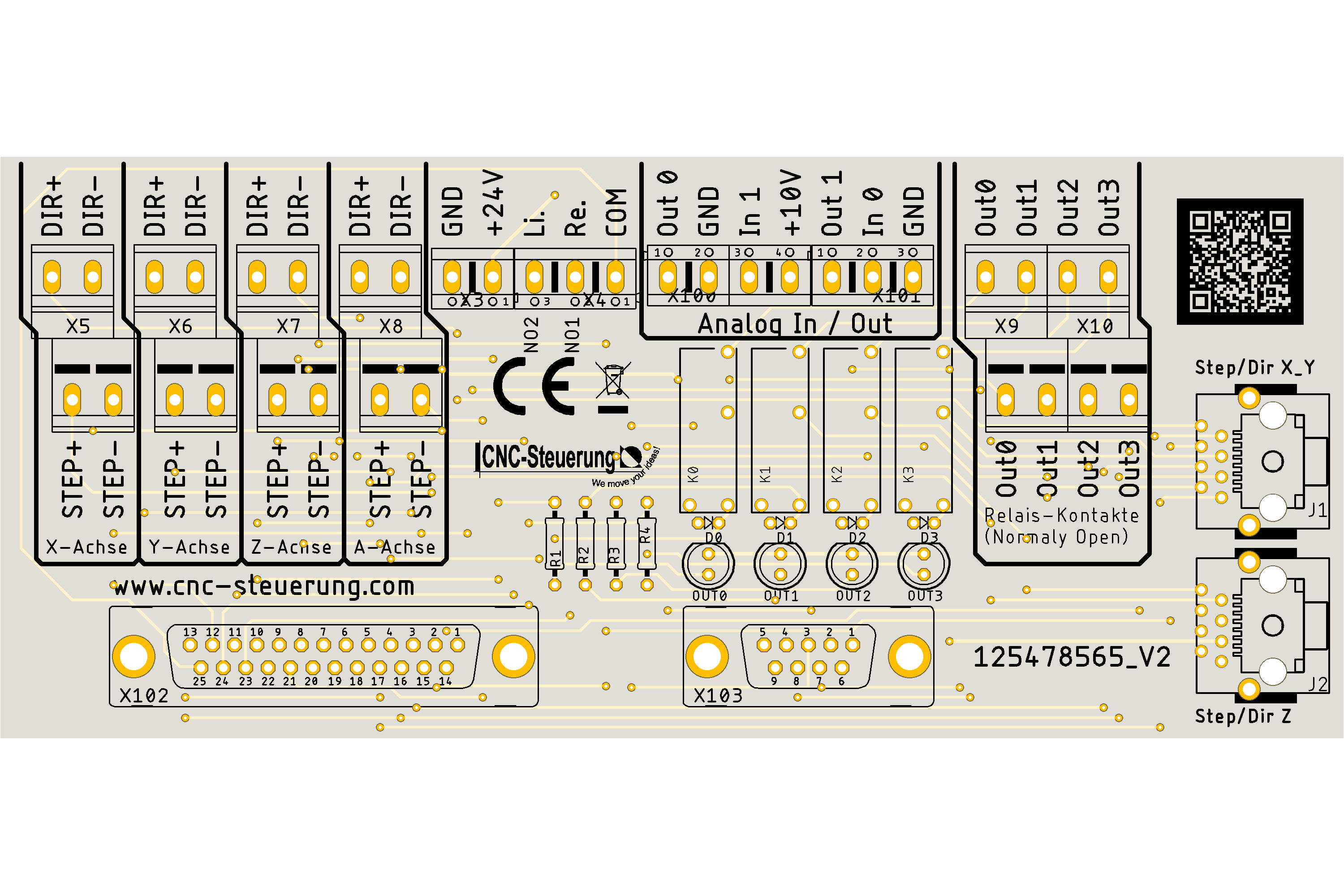

Unser Set besteht aus zwei Baugruppen: - Step/Dir Board mit seinen Relais - Digital In Platine Wir möchten Ihnen eine Alternative Anschlussmöglichkeit für die IP-M auf der Step / Dir / Output bieten. Die häufigsten Fehler werden gemacht durch falsches Anklemmen am Step/Dir Signal. Hier können die Klemmen schnell vertauscht werden. Mit unserer Baugruppe ist ein falscher Anschluss fast ausgeschlossen da wir die Klemmen nicht mit 1-25 nummerieren, sondern die Klemmen sauber beschriften. Zudem verfügt die Baugruppe bereits über 4 Relais für Kühlmittelpumpe oder anders. Zusätzlich verfügt die Baugruppe über 2 Wechsel Kontakte zum Anschluss eines Frequenzumrichters. Hier kann ohne ein zusätzliches Relais ein FU angesteuert werden. Lesen Sie hierzu auch die Anleitung  Somit haben Sie alles OnBoard um Ihre Maschine ordentlich zu verdrahten. Lieferung im Hutschienengehäuse Neu mit Anschlüssen für die MMS Schmierplatine. (2 x RJ45 Buchsen)  Flachbänder und Schrauben werden von der IP-M übernommen. Abmessung des Step / Dir Boards:  Breite: 170 mm Tiefe: 80 mm Höhe: 65 mm Platine für die digitalen Eingängen passt genau in der "Original" Halterung Lieferumfang: 1 x Step/Dir Platine 1 x digital In Platine siehe Bilder

125,00 €*
Anschlussplan zum Downloaden
