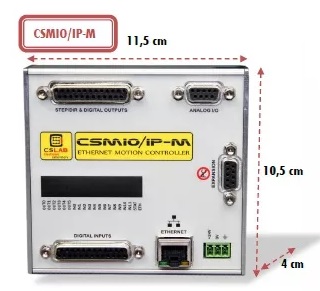

CSMIO-IP-M

Der kleinste Controller für alle die in der CNC Welt eintauchen möchten.
Die CSMIO IP-M ist für alle digitalen Systeme mit bis zu 4 Achsen geeignet.
Steuern Sie Ihre Maschine mit einem zuverlässig Controller. An unsere CSMIO Controller können Sie die SIM CNC Software, Mach3 oder Mach4 Software einsetzen.

Entnehmen Sie in dieser Rubrik was Sie wo und wie anschließen können. Die Anordnung der Schraubklemmenblöcke sollte wie hier im Bild erfolgen.

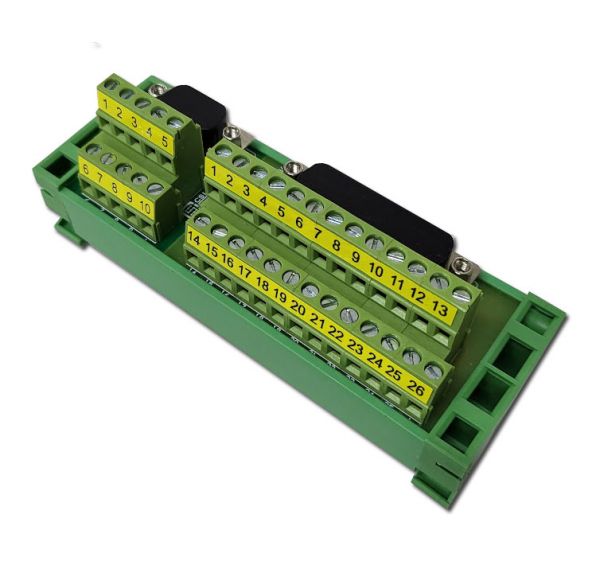

Wir bieten zur CSMIO auch spezielle Adapterblöcke an die Ihnen das Verdrahten leichter machen.

5.22 %

IP-M Komplett Kit

Wir haben alles zusammen gestellt was Sie zum Aufbau einer Steuerung mit bis zu 4 Achsen benötigen.Wir bieten Ihnen folgende Artikel an:- 1 x IP-M - 1 x IP-M Out Block- 1 x IP-M Block Digital IN- 1 x Handrad Industrie 4 Achsen Kit- 1 x Spannungsverteiler 26 fach V2.0 230 Volt- 1 x Netzteil 24 VDC 2,5 A- 1 x Netzwerküberwachungsmodul

1.199,00 €* 1.265,00 €* (5.22% gespart)

IP-M Steuerung mit unserem Klemmenblock

Die Umsetzung der Ethernet-Verbindung stellt eine alternative zu der veralteten LPT oder der längenbegrenzten und störanfälligen USB-Schnittstelle. Und das Ganze auf einen kompakten Raum. Für alle die Windows 7 einsetzen möchten ein unbedingtes Muss! Alle Vorteile kurz und knapp: 1. Sehr schnelle Ausgange der Takte (bis zu 125 KHz) 2. Ausgabe der Signale Differenziell also -/+ 5 Volt was Störungen ausschließt 3. Direkter Anschluss von induktiven Sensoren an die Steuerung 4. Poti für Vorschub und Drehzahl ansteuerbar (während des Programmlaufes den Vorschub auf 0 herunter nehmen oder bis zu 300 % übersteuern) wie bei großen Maschinen 5. Echtes Analoges Signal für den Frequenzumricher Kein PWM Signal was den Rechner stark belastet Als Zubehör ist das MPG Modul erhältlich, Diese Steuerung ist nicht geeignet bei Drehmaschinen wenn Gewinde geschnitten werden muss oder wo unsere Zusatzmodule eingesetzt werden müssen. In diesen Fällen müssen Sie die IP-S Steuerung nehmen. Special Features: PC-Verbindung über Ethernet 10/100 MB 4-Achsen-Controller für maximalen Ausbau STEP Frequenz 125 KHz (differenzielle Ausgänge, somit sehr resistent gegen Störungen) Extrem stabile Maschinen und Drehzahlregelung, dank der FPGA und hochentwickelte Regelalgorithmen 12 digitale Eingänge und 4 digitale Ausgänge 2 analoge Eingänge / 2 analoge Ausgänge (0-10V) Alle I / O sind galvanisch getrennt, geschützt gegen Kurzschluss - Überhitzung und erfüllen die IP Industrie-Standards - 24VDC Spindel / Inverter-Steuerung über analoge Ausgänge. Spannungsversorgung: 24 Volt DC Schnelle und übersichtliche Inbetriebnahme durch einfaches Plugin. Einfach Diagnose durch LED´s. Saubere Verdrahtung durch Schraubklemmenblöcke. Selbst im Falle des Austausches brauchen Sie die Steuerung nur schnell herausnehmen und die neue einsetzen. Kein Umständliches verdrahten mehr. Bitte beachten Sie das die IP-M kein Umkehrspiel kompensieren kann. Das Massive Aluminium-Gehäuse, dass die wenige Wärme zuverlässig abführt, schützt die Elektronik des Geräts. Die Montage erfolgt über Komfortable DIN-Schiene. Die entwickelte Software arbeitet störungsfrei und besitzt die Fähigkeit, sich selbst zu aktualisieren. Über LED´s der Bedienelemente auf der Frontplatte erleichtert die erst Inbetriebnahme und Montage auf ein Minimum was die dem Anwender eine Preisreduzierung ohne weitere Kosten ermöglicht. Der größte Vorteil von IP-M-4 ist die Umsetzung der Ethernet-Port statt parallel der LPT Schnittstelle, der neben stark verbesserte Übertragungsgeschwindigkeit ist die außergewöhnliche Zuverlässigkeit einer der Hauptgründe neben deren einfachen Erweiterungsmöglichkeiten Die IP-M-4 sendet STEP / DIR Steuersignale mit der maximalen Frequenz von 125 KHz. Darüber hinaus ist IP-M-4 kommt mit 12 digitalen Eingängen, 4 digitalen Ausgängen, 2 analoge Eingänge, 2 analoge Eingänge Das Gerät wird durch eine Alu-Schale auf einem DIN-Bus montiert geschützt. Ein und Ausgänge sind als über Schraubklemmen leicht zu verdrahten. Warum Ethernet, und nicht LPT oder häufig verwendete USB? Ethernet-basierte Steuerung hat mehrere Vorteile, hier sind die wichtigsten: stabilen PC-to-Controller-Anschluss Kein Störungen über USB (Rauschen) wie beim Smooth Stepper Abstand von der Steuerung an der Maschine kann deutlich mehr als 5 Meter betragen, im Gegensatz zu USB / LPT Gegensatz bis zu 4-Achsen simultan gesteuert Erzeugung STEP / DIR-Signale mit sehr hoher Präzision, Wiederholbarkeit und Frequenz hohe Anzahl von schnellen Ein und Ausgänge (digital und analog) System vollständig angepasst, um in den Industrie-Standards arbeiten (I / O in 24V-Standard) Treiber-Firmware Das Gerät wird durch ein Echtzeit-Betriebssystem gesteuert. Firmware-Updates: Das Update wird mit Hilfe eines intuitiven Firmware Update Utility ausgeführt. Wir informieren Sie bei wichtigen Updates Lieferumfang- IP-M Controller- IP-M Klemmenblock für die Eingangssignale (PNP Logic)- Schraubklemmenblöcke- Netzwerkkabel

349,00 €*

Analoge Ein und Ausgänge

Der Anschluss der analogen Ein und Ausgänge erfolgt am 10 poligen Klemmenblock statt.

Die Klemmenbelegung der 10 poligen Klemme ist wie folgt:

Schraubklemme 1 = Analogausgang 0
Schraubklemme 2 = Masse
Schraubklemme 3 = Analogeingang 1
Schraubklemme 4 = Frei
Schraubklemme 5 = 10 Volt DC (max. 50mA)
Schraubklemme 6 = Analogausgang 1
Schraubklemme 7 = Analogeingang 0
Schraubklemme 8 = Masse
Schraubklemme 9 = Frei

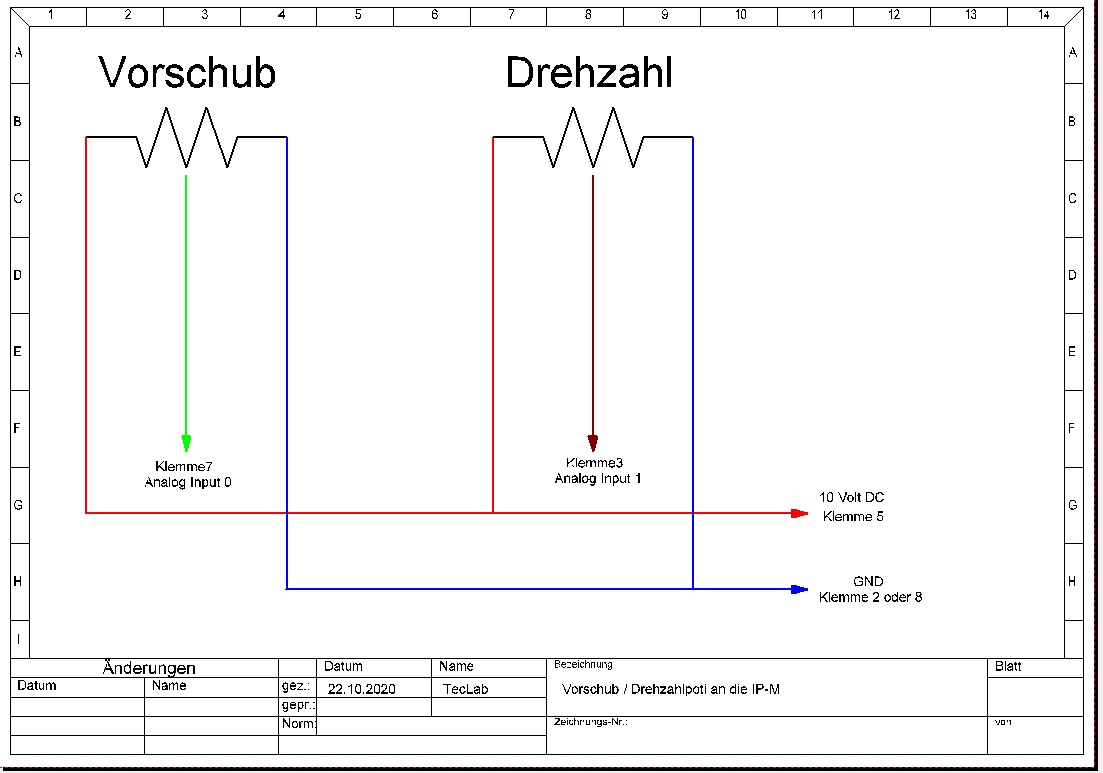

Einen Poti wird dann wie folgt angeschlossen:

Ausgangssignale

Damit Sie die IP-M sauber und übersichtlich verdrahten können hat die IP-M Schraubklemmenblöcke und Flachbandkabel im Lieferumfang.

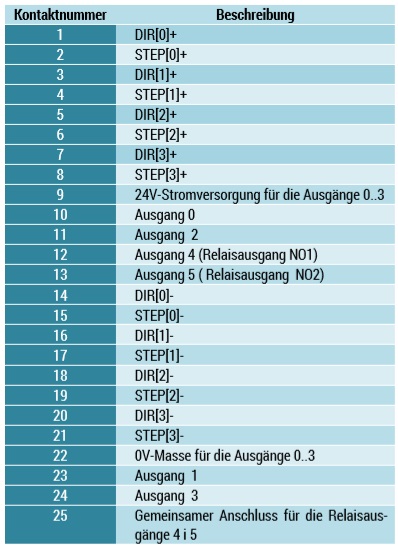

Die Klemmenbelegung ist wie folgt:

Es ist auch zu beachten, dass beim Anschluss hoher Induktivitäten der Einsatz einer zusätzlichen Kurzschlussdiode
möglichst nahe an der Spule empfehlenswert ist. Nutzen Sie am besten unser 5 fach Koppelrelais. Versorgen Sie die CSMIO IP-M man den Klemmen 9 und 22 mit 24 Volt

Die Digitalausgänge sind bis zu 250 mA belastbar.

Dann stehen Ihnen dann den Klemmen 10-11-23-24 die 24 Volt zu Verfügung um ein Relais zu schalten:

Hinweis:
Die Ausgänge 4 und 5 haben ein gemeinsames Potential (COM) auf Klemme 25
Diese Ausgänge dürfen nur für die Ansteuerung M3 /M4 an einem Frequenzumrichter genutzt werden.

Digitale Eingänge:

Damit Sie die IP-M sauber und übersichtlich verdrahten können hat die IP-M Schraubklemmenblöcke und Flachbandkabel im Lieferumfang. Die Digitalen Eingänge werden an der unteren Seite der IP-M angeschlossen.

An den Schraubklemmen 1-12 stehen Ihnen die digitalen Eingänge 0-11 zu Verfügung
Klemme 1 = Eingang 0 fortlaufend bis Schraubklemme 12 = Eingang 11 Klemme
13 bis 25 sind Masse Signale die für die Optokoppler verwendet werden.

Wenn Sie PNP Signale verwenden legen Sie bitte von Klemme 13 bis 25 24 Volt - an !

Welche Schalter Sie verwenden hängt von der Arbeitsweise ab. Induktive Sensoren arbeiten entweder NPN oder PNP.
Dann müssen Sie noch wissen ob Sie einen Schließer oder Öffner verwenden.

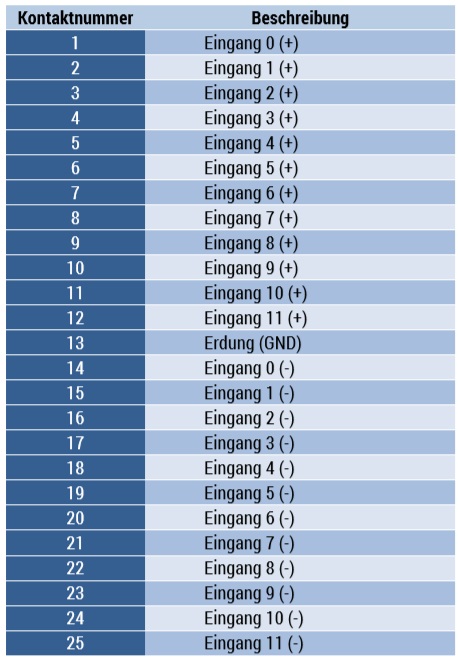

Entnehmen Sie der Tabelle welche Schraubklemme welche Bedeutung hat.

Bitte schrauben Sie das Not Aus Signal immer an die Klemme 1 an.
Was dann bedeutet der Eingang 0 = EStop

Damit der Not Aus auch ausgewertet werden kann benötigen Sie auf Klemme 14 noch 24 Volt Minus

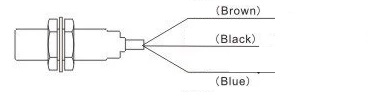

Anschluss eines induktiven Sensors an die IP-M Steuerung: Schließen Sie das Braune Kabel an 24 Volt + Blau an 24- Minus und den schwarzen an die Eingangsklemme der IP-M Steuerung.

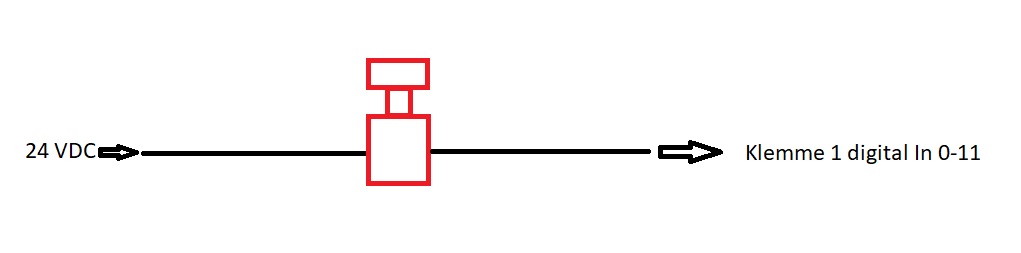

Anschluss eines mechanischen Schalter an die IP-M Steuerung: Schließen Sie 24 Volt + an Klemme 2 an , die Klemme 1 legen Sie dann auf die Eingangsklemme der IP-M Steuerung.
Wem das verdrahten zu kompliziert ist kann sich hier unseren Anschlussblock für die IP-M bestellen, durch die Montage werden die Eingänge deutlicher und der Verdrahtungsaufwand wird reduziert.

37.5 %

IP-M Block Digital IN für die IP-M Steuerung

Wer seine IP-M Steuerung eindeutig mit dem geringsten Aufwand verdrahten möchte, greift zu dieser Baugruppe. Dieser Schraubklemmenblock hat eine eindeutige Beschriftung der Eingangssignale. Außerdem benötigen Sie nur einmal das GND anlegen um die benötigte Masse für alle Eingangssignale zu bedienen. Diese Platine hat eindeutige Eingangssignal Beschriftungen, so erkennen Sie auch später noch welches Signal belegt wurde. Entnehmen Sie aus dem gelieferten Hutschienengehäuse die alte Platine und ersetzen Sie diese durch unsere Platine. Achtung: Nur für PNP-Logik zu verwenden

17,00 €* 27,20 €* (37.5% gespart)

Achtung nur für PNP Signale.

Unsere Anschlussblöcke:

Auch wenn es nicht viel zu erklären, hier eine kurze Anleitung.

Unsere Platine ermöglicht Ihnen eine schneller Verdrahtung und eine bessere Übersicht der Eingänge.

Um die Platine zu tauschen müssen Sie nur einen Seitendeckel mit den 2 Schrauben abnehmen.
Ziehen Sie die alte Platine heraus und schieben Sie die neue ein. Schrauben Sie die beiden Schrauben wieder ein. Was ist anders als bei der "Originalen"

Unsere Platine hat schon alle Masse Signale intern verbunden. Das bedeutet Sie brauchen nur einmal (auch wenn wir 2 Schraubklemmen) Masse (GND) anlegen. Dann können Sie
PNP (positive Logic) an den Klemmen IN 0 bis IN 11 anlegen. Sie haben weniger Verdrahtung und können ohne in den Plan zu schauen sofort den richtigen Eingang finden.

Anleitung IP-M
