CSMIO MPG Modul

CSMIO MPG Modul:
Sie können an unseren Ethernetsteuerungen
- IP-M
- IP-S
- IP-A

schnell und einfach ein elektronisches Handrad anschießen, dazu benötigen Sie ein MPG Modul

Es dient ausschließlich dazu ein elektronisches Handrad anzuschließen.

Die Abmessungen sind identisch wie das ENC Modul.

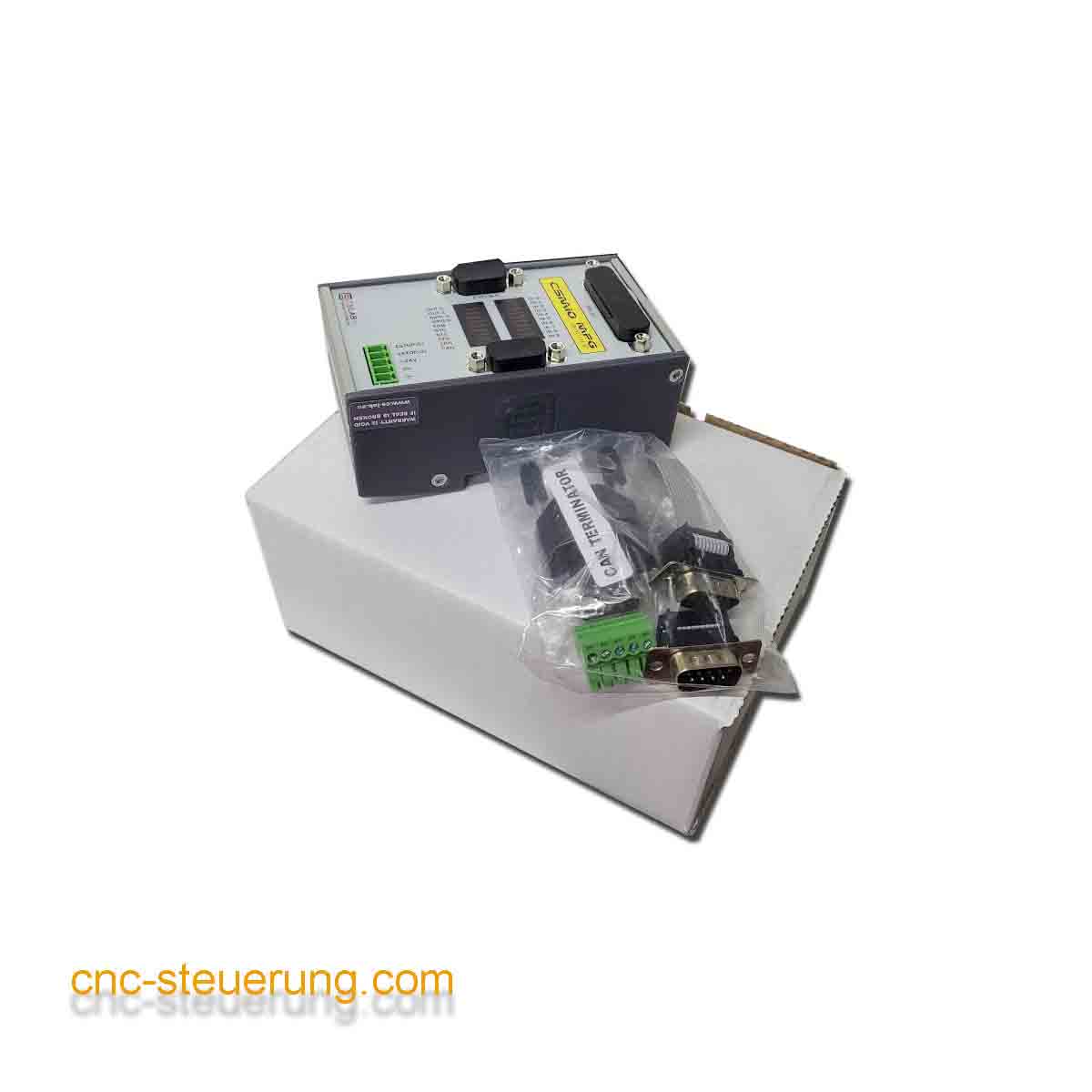

Der Lieferumfang des MPG Modules besteht aus:
1 x MPG Modul
1 x Stecker Stromversorgung
1 x Flachbandkabel
1 x Abschlusswiderstand

Ein MPG Modul wird mit dem mitgelieferten Flachbandkabel an die CSMIO angeschlossen und der beiliegende Abschlusswiderstand wird am CAN Bus aufgeschraubt.

Stecken Sie das MPG Modul neben der eingesetzten Steuerung auf die Tragschiene.

IP-S/A/M Handrad Modul Erweiterung

IP-S/A/M Handrad Modul Erweiterung MPG-Modul ohne Handrad, Als Option können wir Ihnen einen externen Schraubklemmenblock anbieten, dieser dient dazu das Handrad an einer anderen Stelle als auf dem MPG-Block anzuklemmen. Lieferumfang - IP MPG Erweiterungsboard - Verbindungskabel - Abschluss Widerstand

139,00 €*

Verbinden Sie das MPG Modul mit dem mitgelieferten Flachbandkabel und schrauben Sie das Kabel mit den Schrauben fest.
Die Datenübertragung findet dann über den CAN Bus statt. Der CAN Bus am Ende mit dem schwarzen "Abschlusswiderstand "verschließen.

Stromstecker:

Klemme 1 ESTOP (1) = Ausgang Not Aus Kreis OUT
Klemme 2 ESTOP (2) = Eingang Not Aus Kreis IN
Klemme 3 +24 Volt = Eingang 24 VDC +
Klemme 4 0 V= Eingang 24 VDC -
Klemme 5 Erdung = Anschluss PE

NOT AUS Verdrahtung:
Damit der Not Aus Schalter an Ihrem Handrad auch ausgewertet werden kann, müssen Sie diesen einbinden.
Dazu stehen Ihnen Klemme 1 und 2 zu Verfügung. Hier wird nur die Not Aus Kette durchgeführt. Hier liegt keine Spannung an. Wenn Sie nur das Handrad als Not Aus verwenden legen Sie an Klemme 2 - 24 Volt an. Bei unbetätigten Not Aus Schalter kommen die angelegten 24 Volt an Klemme 1 wieder raus.

Die kleinste Schaltung wäre nun das Signal an den Eingang 0 zu legen damit die Mach3 Software das Not Aus Signal auswerten kann.

Wer unser Handrad verwendet kann dieses direkt an den freien 25 poligen Port anstecken.

Weitere Einstellungen an der Hardware sind nicht notwendig.
Um die Auflösung der Achswahlschalter X1 - X10 - X100 einzustellen gehen Sie in da Plugin und wählen Sie Ihre gewünschte Auflösung :

12.87 %

Tipp

Wireless Handrad

Industriehandrad mit Drahtloser Kommunikation,das Set besteht auf dem Sender (Handrad) und einer Unit die als Empfänger dient. Die Unit wird auf eine Tragschiene im Schaltschrank montiert. Die zum Lieferumfang gehörende Antenne sorgt für eine gute Empfangsqualität. Dieses Kit ist für alle mit bis zu 6 Achsen Maschinen geeignet.Die Qualität ist ist hervorragend, das Gehäuse ist extrem robust und liegt perfekt in der Hand.Drahtlose Konnektivität:Mit dem drahtlosen Handrad kann ohne Kabel Ihre Maschine steuern. Dies bietet dem Anwender große Bewegungsfreiheit und verhindert Kabelsalat.Große Reichweite:Das drahtlose Handrad kann zur Steuerung der Maschine eine maximale Reichweite von bis zu 100 Metern haben. Dies erleichtert den Fernzugriff auf die Maschine und bietet dem Benutzer Flexibilität.Doppeltes Not-Aus-Relais:Das drahtlose Handrad ist mit einem doppelten Not-Aus-Relais ausgestattet, um die Maschine im Notfall schnell und sicher anzuhalten. Dies gewährleistet die Sicherheit des Benutzers und den ordnungsgemäßen Betrieb der Maschine. Breite Kompatibilität:Das drahtlose Handrad ist mit Geräten mit Encoder- oder MPG-Eingang kompatibel. Dies erleichtert die einfache Integration in verschiedene CNC-Bedienfelder und Automatisierungssysteme und bietet verschiedene Anwendungen.Technische Daten:Spannungsversorgung:Handgerät: 2xAA Batterie Empfänger: 12 V~24 VDC mit BatteriekontrollanzeigeLeistungsaufnahme: Handgerät 0.14 W/ Empfänger: 1.5 WNot Aus Relais : Zwei RelaisMaterial: ABSArbeit Temperatur: -20°C bis +70°CLager Temperatur: -30°C ~ +80°CSchutzgrad Sender: IP65Arbeitsabstand max.: 100m Gewicht Sender: 500 GramEmpfänger: 150 GramAbmessungen Sender: 75m x 75mm x 194mm LxBxHBetriebsfrequenz: 2,4 GHz TransceiverBetriebsart: BluetoothArbeitszeit bei vollen Batterien: ca. 40 StundenArbeitszeit nach Warnung niedrigem Batteriestand: ca. 2 StundenLieferumfang:1 x Handrad (Sender)1 x Unit: (Empfänger)1 x DIN Schienenanschlussblock1 x Flachbandkabel 1 x Makro SIM Software Achsen Nullen1 x Makro SIM Software Maschine Enable1 x MPG Modul

829,00 €* 951,40 €* (12.87% gespart)

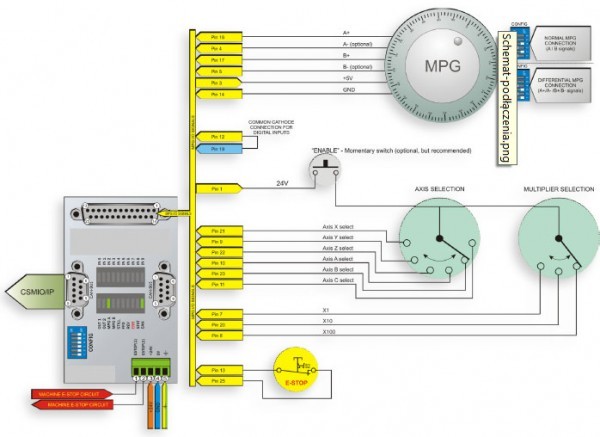

Wer sich ein Handrad selber bauen möchte kann dieses Schema dazu nutzen:

Anleitung MPG Modul Deutsch

Anleitung_MPG-Deutsch

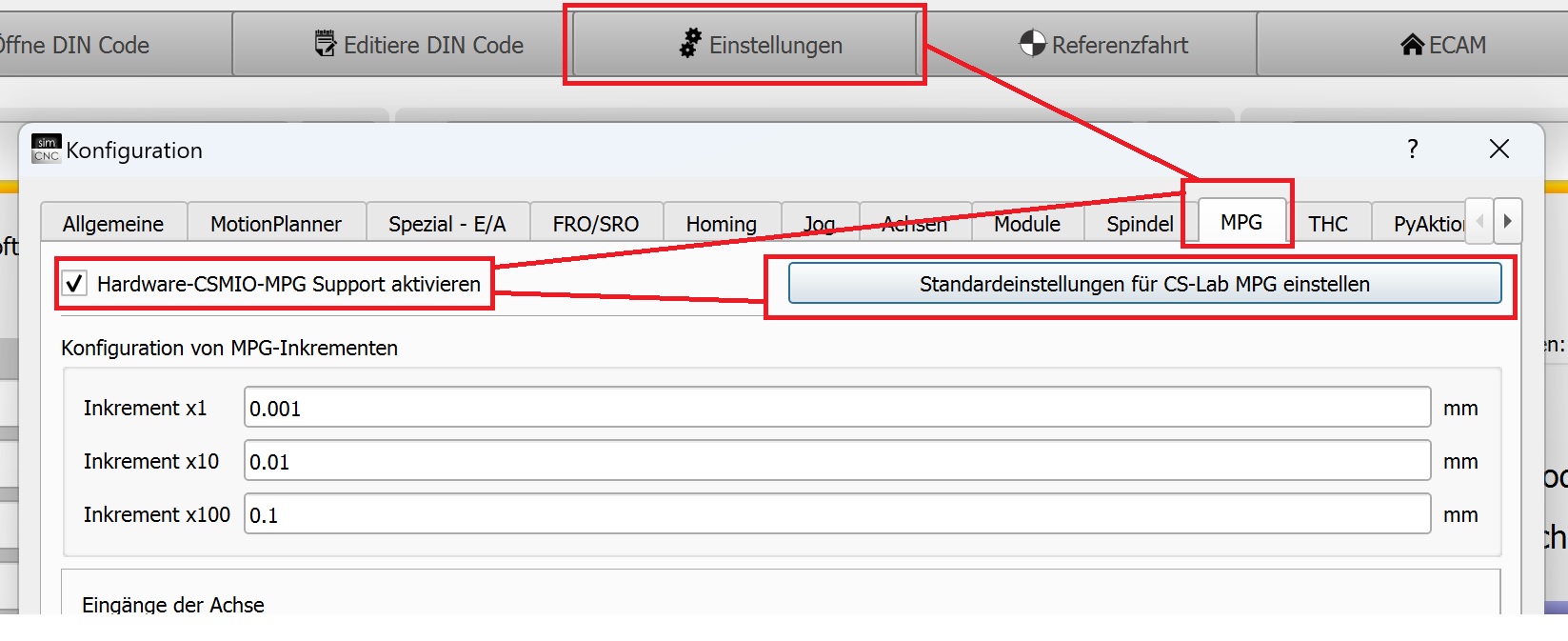

Damit das MPG Modul aktiviert wird müssen Sie die Option "Hardware-CSMIO-MPG Support aktivieren" und wer unser Handrad hat kann die Standart Einstellungen direkt übernehmen

Handräder mit Achse Nullen:
Damit auch die Software Mach4 auf das Signal zum Achsen Nullen reagiert müssen Sie folgende Signale zuweisen:

Input 13 = X Achse
Input 14 = Y Achse
Input 15 = Z Achse
Input 16 = A Achse
Input 17 = B Achse

Input 18 = Eingang für Achse Nullen.

Sie brauchen für diese Funktion auf jeden Fall ein MPG Modul
Die Eingänge selber sind dann auf das MPG Modul
für die :
X Achse (Input 13) den Eingang 3
Y Achse (Input 14) den Eingang 4
Z Achse (Input 15) den Eingang 5
A Achse (Input 16) den Eingang 6
B Achse (Input 17) den Eingang 7
des MPG Modules

Für das Achse Nullen (Input 18) den Eingang 9
Hier im Bild wird noch Eingang 8 angezeigt !

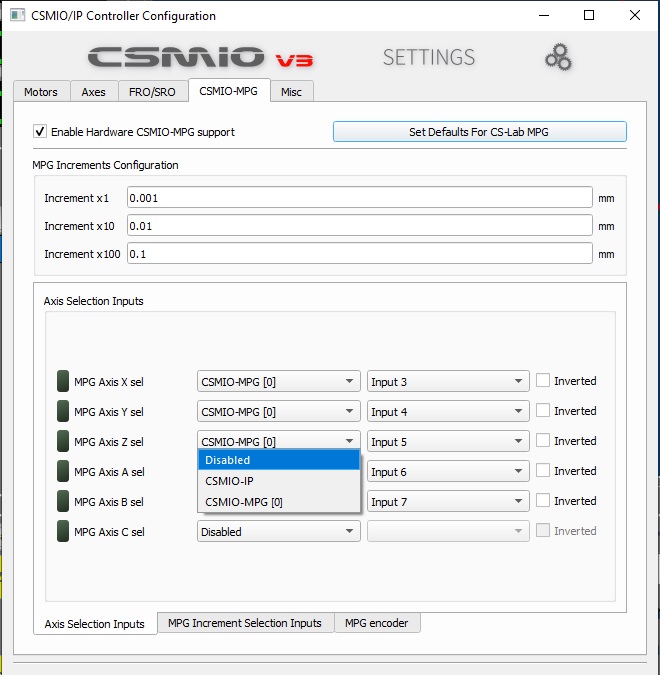

Mach4 Einrichtung:

Ab Mitte 2022 haben wir das Handrad geändert. Nun kann die C Achse weiterverwendet werden.

Input 13 = X Achse
Input 14 = Y Achse
Input 15 = Z Achse
Input 16 = A Achse
Input 17 = B Achse
input 18 = C Achse

Input 19 = Eingang für Achse Nullen.

Sie brauchen für diese Funktion auf jeden Fall ein MPG Modul
Die Eingänge selber sind dann auf das MPG Modul
für die :
X Achse (Input 13) den Eingang 3
Y Achse (Input 14) den Eingang 4
Z Achse (Input 15) den Eingang 5
A Achse (Input 16) den Eingang 6
B Achse (Input 17) den Eingang 7
C Achse (Input 18)den Eingang 8
des MPG Modules

Für das Achse Nullen (Input 19) den Eingang 9

SIM Software Einrichten:

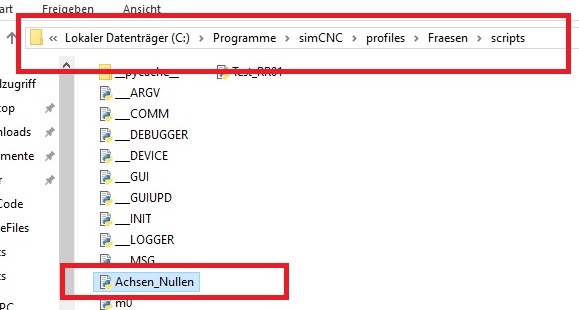

Kopieren Sie unser Script " Handrad_Nullen.py in Ihrem Maschinenordner unter Scripts.

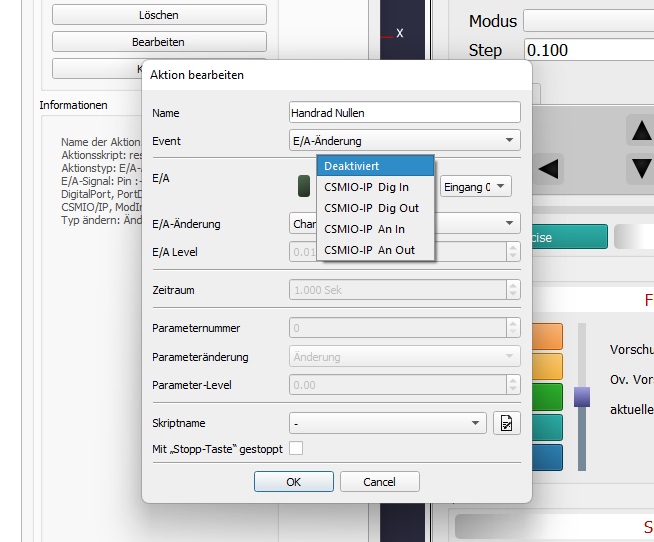

Öffnen Sie die SIM Software und klicken Sie auf Einstellungen - Gehen Sie auf den Reiter "PyAction" - Klicken Sie auf "Add" um ein neues Makro zu starten.

Nach den Sie auf "Add" geklickt haben erscheint links ein Scriptname, Makieren Sie diesen und klicken Sie auf "Edit" Geben Sie " Ihrem" Script einen Namen und wählen Sie bei Action : EA Änderung aus, und wählen Sie dann
das MPG Modul und den Eingang 9

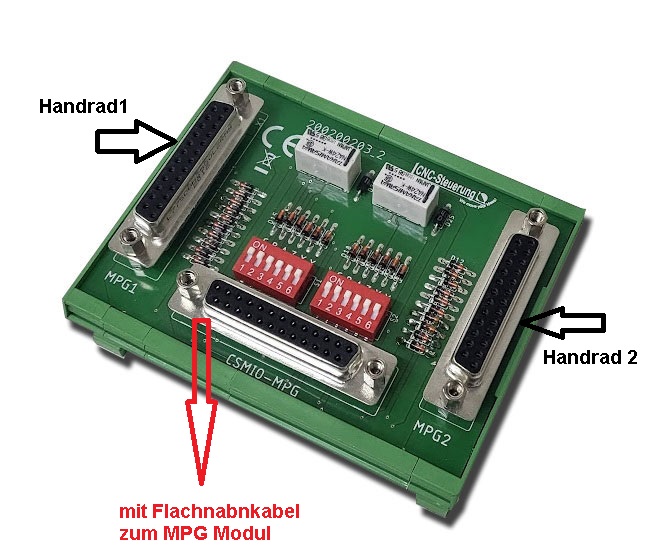

Doppel Handrad Umschalter:

Der Anschluss ist sehr einfach.

Schließen Sie die Handräder - oder das Bedienfeld und das Handrad an die beiden äusseren D-Sub Buchsen (MPG1 und MPG 2 ) an.
Das Flachbandkabel kann auf die Buchse CSMIO- MPG und auf die Buchse am MPG Modul aufgesteckt werden. Befestigt wird das
Flachbandkabel dann mit den 4 mitgelieferten Schrauben.

Doppelhandrad für Drehmaschinen

Sie haben eine Drehmaschine und möchten schnell zwischen der X und Z Achsen wechseln. Das Ständige drehen am Achswahlschalter kann bei Drehmaschinen schnell zu Fehlbedienungen führen. Aus diesem Grunde haben wir den "doppelten" Impulsegeber entwickelt. Mit dieser Baugruppe können Sie mit 2 Encodern an dem MPG Modul arbeiten. Ein Mikrochip überwacht an welchen Encoder die Signale ausgegeben werden und schaltet für den Anwender dann auch X oder Z Achse um. Das Doppelhandrad für Drehmaschinen wird mit einer stabilen 3mm starken Aluminiumplatte mit einer Breite von 426 mm und einer Höhe von 128 mm geliefert. Das Anschlusskabel kann unten angeschlossen werden. Lieferumfang: - Aluplatte: 426 x 128 x 3 mm - Schalter zum Umschalten der Auflösung - Taster zum Aktivieren der Signale (Totmannschaltung) - 2 x Encoder 100 Impulse - 1 x Not Aus Schalter

495,00 €*

Das Modul erkennt automatisch welches Handrad gerade die Bewegung ausführen soll. Durch das drücken der Zustimmtaste schaltet das Modul die Signale um.

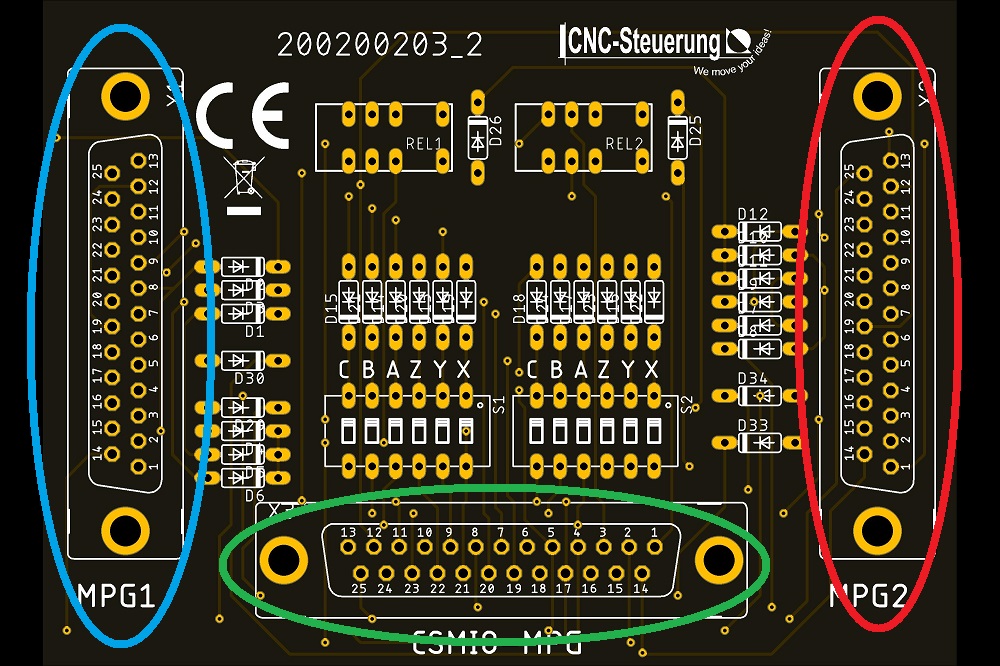

Auf der Platine sieht es dann so aus:

Grüner Kreis: Flachbandkabel vom MPG Modul
Roter Kreis: zum 2. Handrad oder Bedienfeld
Blauer Kreis: zum 1. Handrad oder Bedienfeld

Das Flachbandkabel (grüner Kreis) wird am MPG Modul hier aufgesteckt

Not Aus Kette erweitern:
Richtiger Anschluss - zusätzlicher Not Aus Schalter

Um eine Not Aus Kette zu verdrahten gehen Sie wie folgt vor:
- 24 Volt an EStop 1 anlegen
- am EStop 2 klemmen Sie den ersten weiteren Not Aus an.
- aus dem Not Aus Schalter legen Sie das Kabel an Klemme 1 der IP-M-S oder A
