Getriebeeinstellungen in der SIM Software
Die SIM Software kann bis zu 255 Getriebestufen verwalten. Damit nun der richtige Sollwert an den Frequenzumrichter ausgegeben wird, muss in der SIM Software unter Übersetzungsverhältnis ein Wert eingetragen werden.

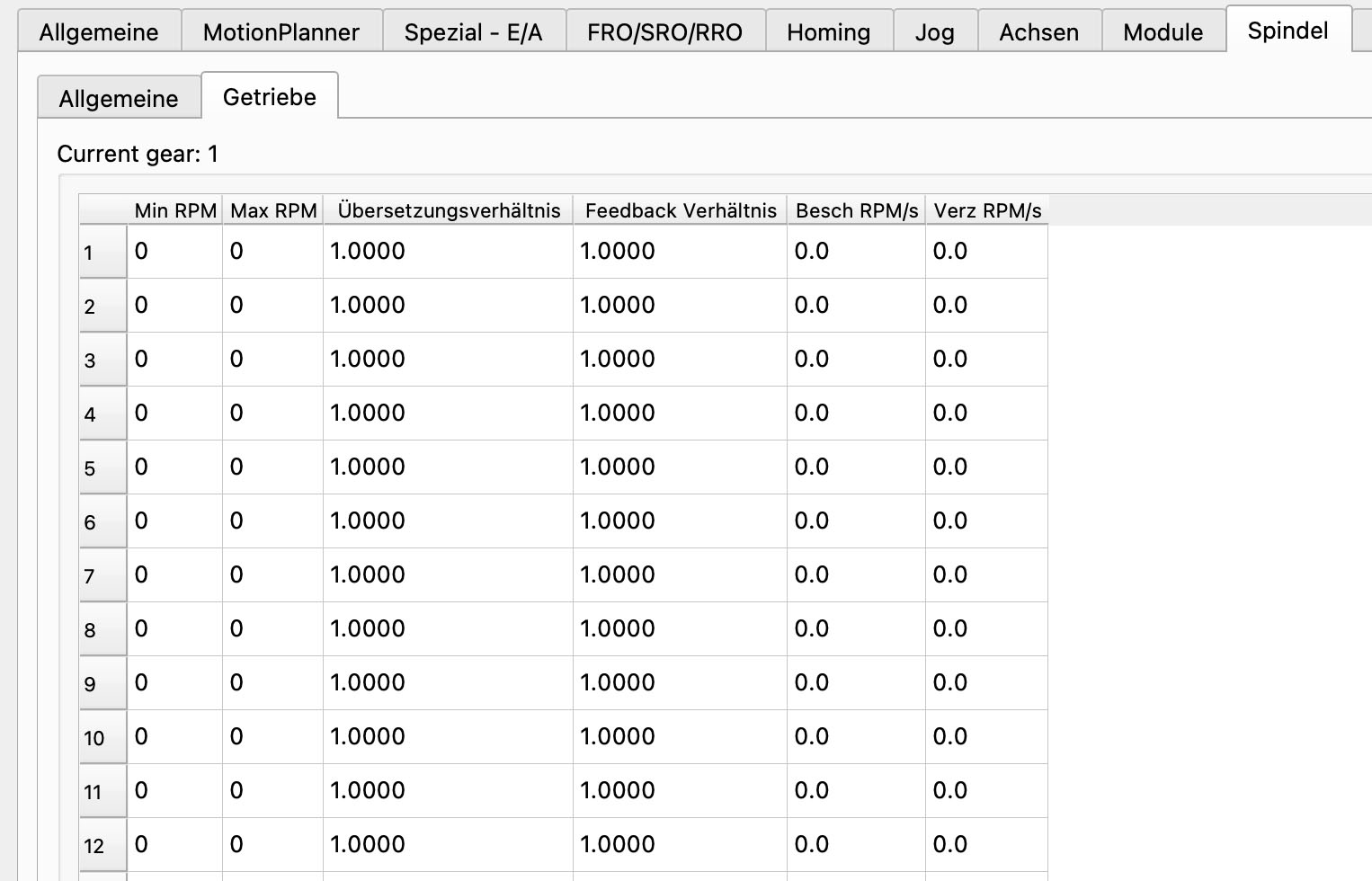

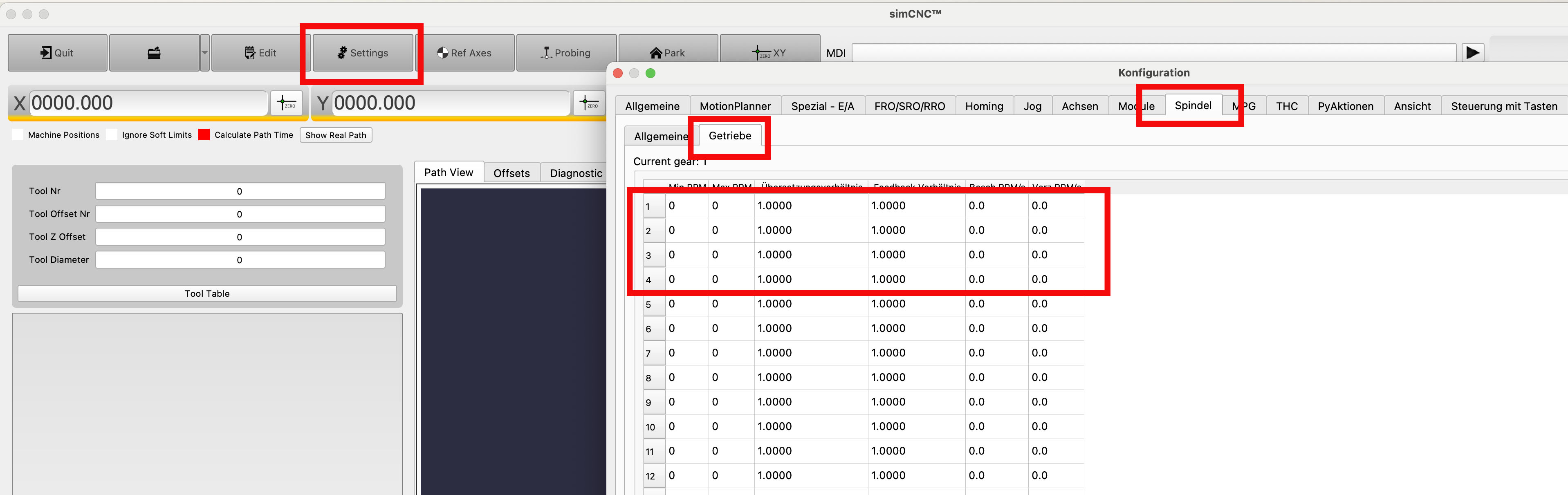

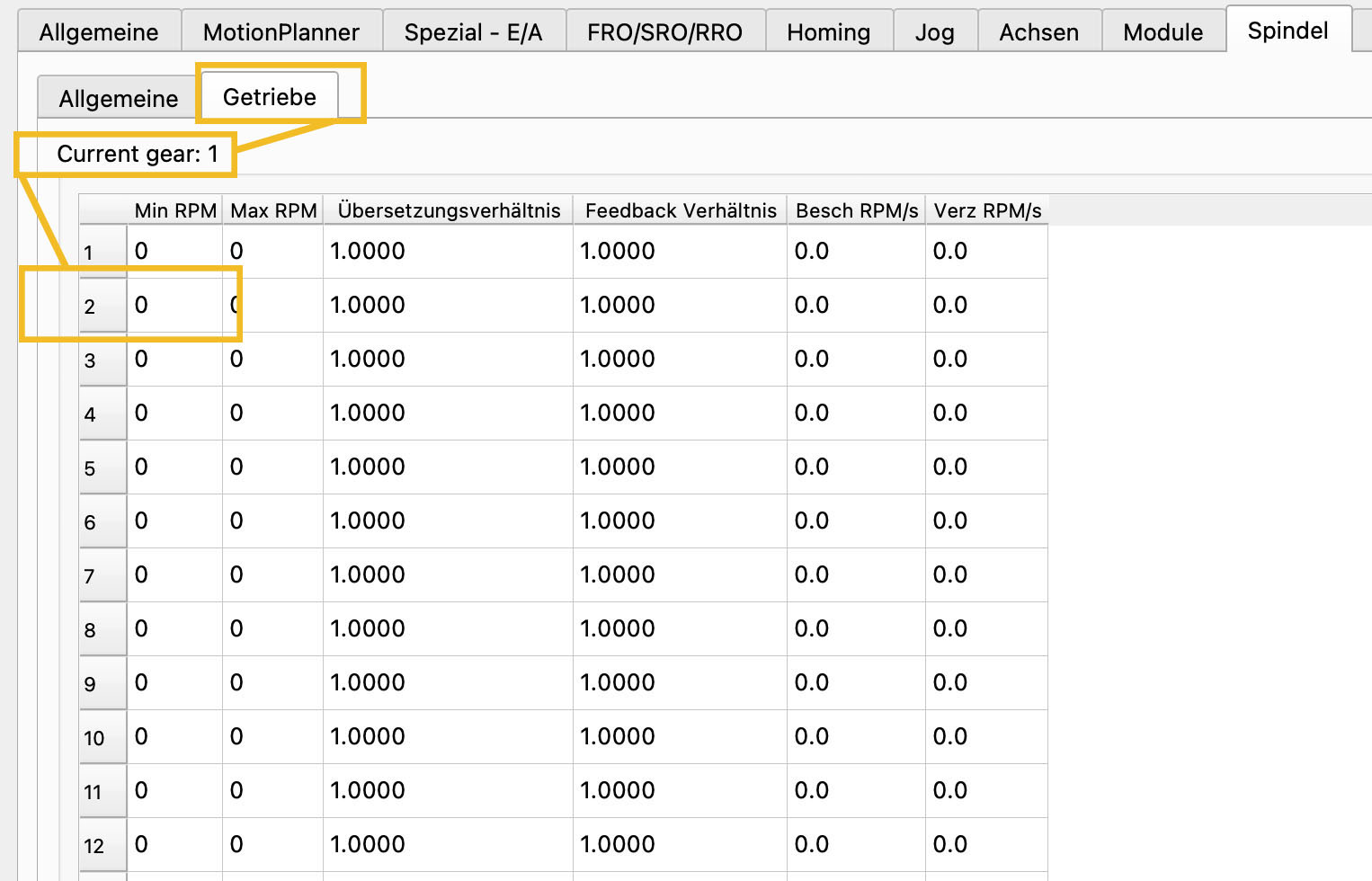

Öffnen Sie die Konfiguration-gehen Sie auf Spindel und dann auf den Reiter Getriebe.
Nun muss man wissen:
Wir können einen Sollwert von 0-10 Volt ausgeben. Der dann vom Frequenzumrichter ausgewertet wird.
Wenn wir 10 Volt am FU anliegen habe, wird dieser mit maximaler Hz den Motor ansteuern.
Beispiel:
Sie haben einen Motor der bei 50 Hz - 2400 Umdrehungen dreht.
Wenn das Getriebe keine Untersetzung in Stufe 1 hat würde das Werkzeug auch max. mit 2400 Umdrehungen drehen wenn wir in Stufe 1 hier unter max. 2500 Eingetragen und im DIN Code auch S2500 anwählen.
Die Steuerung würde bei dieser Anfrage 10 Volt über die Spannungsausgabe an den FU senden. Der FU wird bei 10 Volt - 50 Hz ausgeben was dann 2400 Umdrehungen entsprechen wird.
So weit so gut.
Wählen wir ohne das Getriebe zu schalten nun die Drehzahl 1200 in Stufe 1 wird die Software nun 5 Volt ausgeben was dann zur Folge hätte das der Fu nur 25 Hz ausgibt was dann 1200 Umdrehungen bedeuten würde. Wählen wir 600 Umdrehungen wären es nur noch 12,5 Hz und so weiter und so weiter.
Aber bei einem “open Loop” Motor würden wir etwas Kraft verloren gehen je weiter wir die normen 50 Hz unterschreiten.
Dazu hat eine Maschine mit Getriebe die maximale Kraft wieder durch eine Untersetzung anzuheben, in dem der Motor im Idealfall ja mit 50 Hz arbeitet wenn wir die richtige Drehzahl
anwählen.

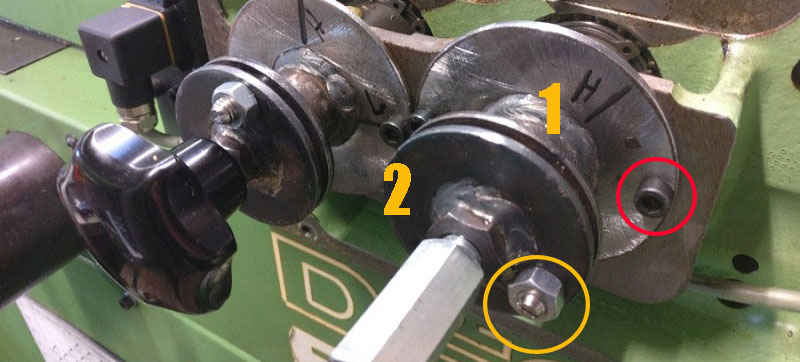

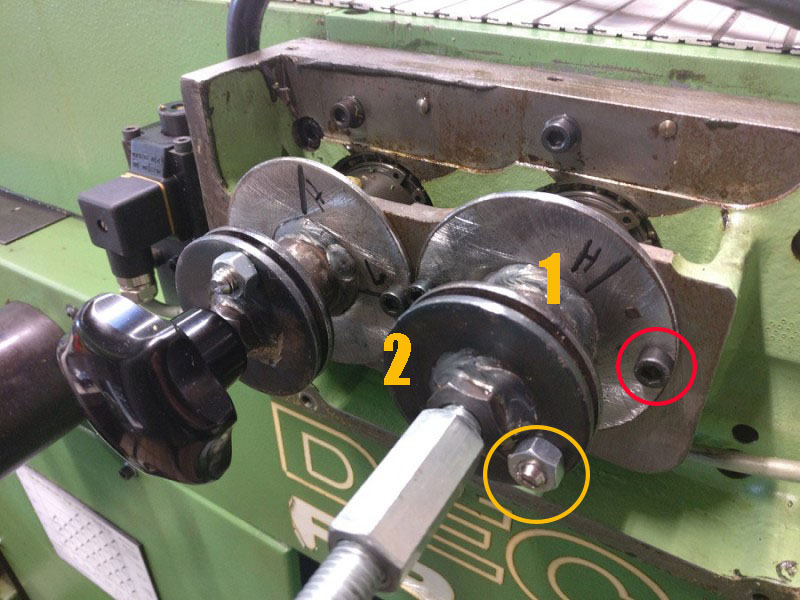

Nun möchten wir weniger Drehzahl fahren und benötigen mehr Kraft. Also schalten wir in
Stufe 2. Auch hier wäre wieder von 1 bis max. 1250 Umdrehungen möglich. Aber die 1250 Umdrehungen wären auch bei 50 Hz vom Motor. Um diese Drehzahl entsprechend zu erreichen benötigt der Motor wieder 50 Hz die wir bei 10 Volt von der Steuerung an den Fu erhalten.
Aber woher weis die Software/Steuerung wann Sie die 10 Volt ausgeben soll?
Ganz einfach durch das Übersetzungsverhältnis.
Würden wir in Stufe 2 eine Drehzahl von 625 Umdrehungen anfordern, wird die Steuerung ja in Stufe 5 Volt ausgeben. Aber in Stufe 1 müsste die Steuerung nur 2,5 Volt ausgeben.
Deshalb muss über den Parameter “Übersetzungsverhältnis” ein Wert eingetragen werden, mit dem Sie Software rechnen kann.
Tipp:
Bei unserem Beispiel erkennen wir das der Motor rein rechnerisch Pro 1Hz 5 Umdrehungen macht. So können Sie an Hand des FU Display erkennen wieviel Hz gerade ausgeben werden und an Hand dieser Werte können Sie errechnen ob alle passt. Ober noch besser Sie nehmen einen Drehzahlmesser um die Spindeldrehzahl auszulesen.
Achtung:
Wir rechnen hier immer mit geraden Zahlen, in der Praxis werden die Drehzahlen abweichen, da wir nie genau 5 Volt sondern auch mal 5,03 Volt ausgeben, oder der Motor in Wirklichkeit keine 2500 sondern nur 2480 U/min. macht.
