Wie lege ich eine Not Aus Kette.
Hier möchten wir Ihnen zeigen wie Sie eine einfache Not Aus Kette legen.

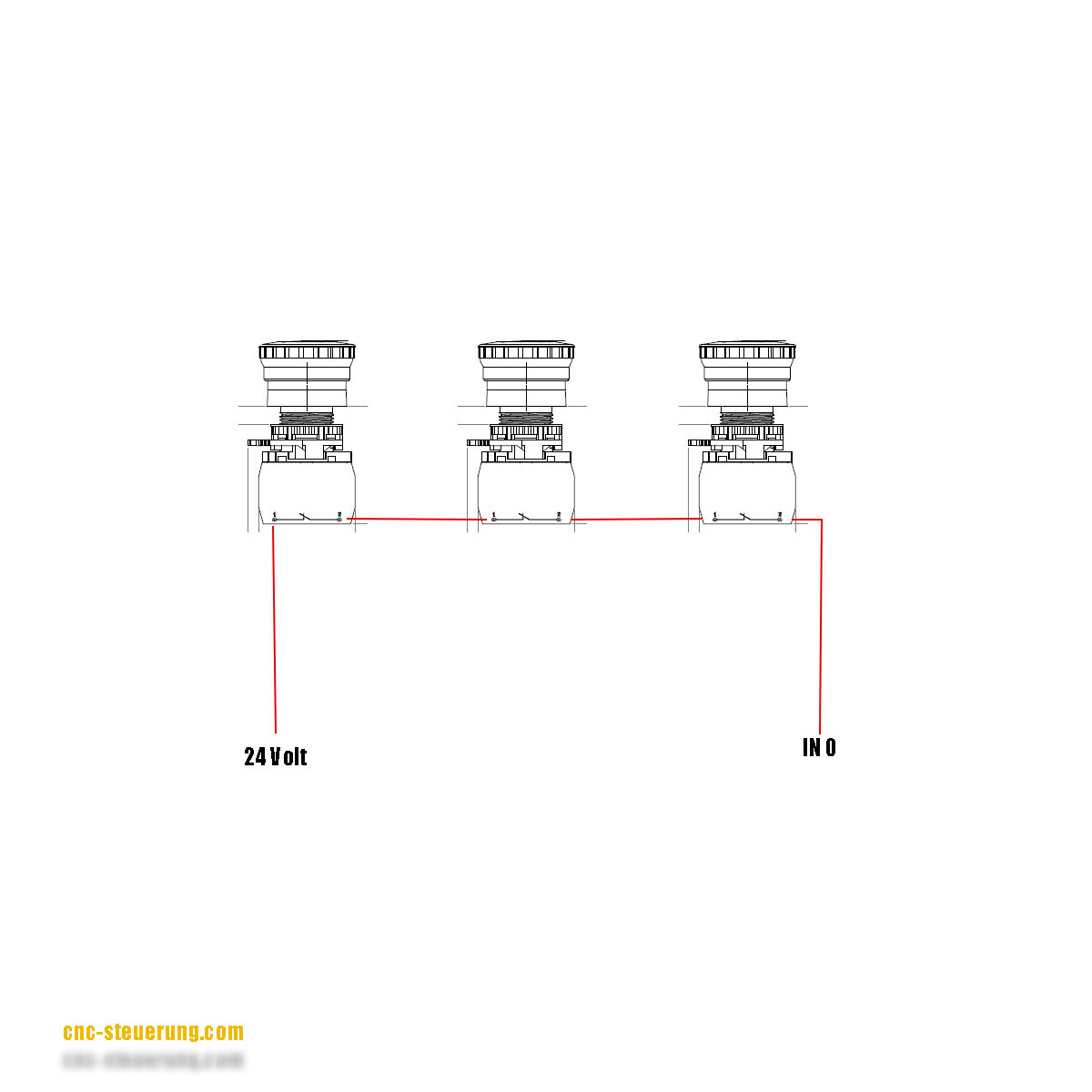

In diesem Beispiel legen wir an den ersten Not Aus Schalter 24 Volt an, mittels Kabel vom 2. Kontakt an den zweiten Schalter 1. Kontakt und so weiter.
Am letzten Not Aus Schalter gehen wir dann auf den Eingang 0 der CSMIO
Hier möchten wir Ihnen zeigen wie Sie eine einfache Not Aus Kette legen.
In diesem Beispiel legen wir an den ersten Not Aus Schalter 24 Volt an, mittels Kabel vom 2. Kontakt an den zweiten Schalter 1. Kontakt und so weiter.
Am letzten Not Aus Schalter gehen wir dann auf den Eingang 0 der CSMIO

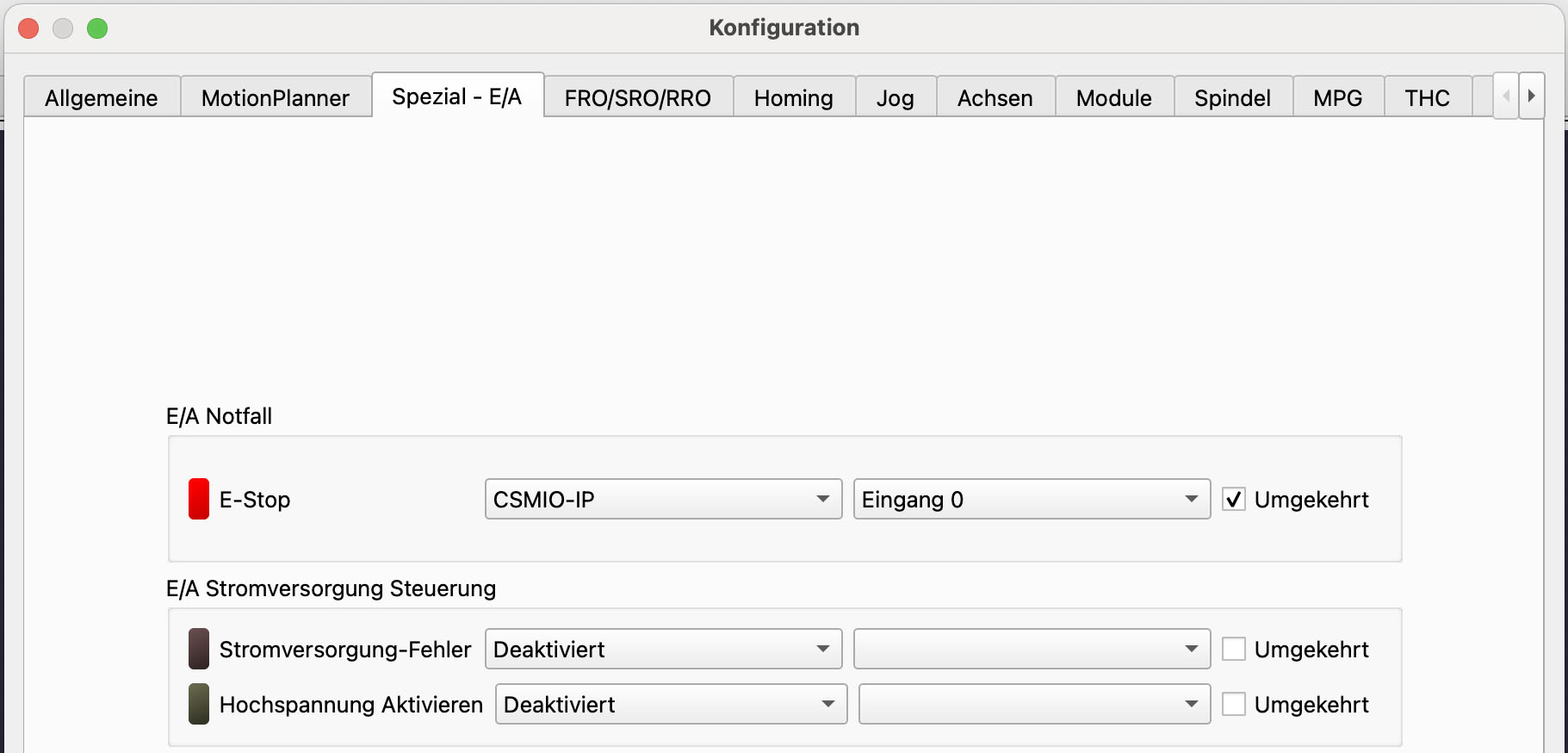

Tragen Sie bei der SIM Software unter Spezial EA beim E-STOP nun die CSMIO ein und wählen Sie den Eingang 0 aktivieren Sie “Umgekehrt” da wir auf einS fallendes Signal warten.
Im unteren Bild ist der Not Aus gedrückt worden.
Im unteren Bild ist der Not Aus gedrückt worden.
Im unteren Bild ist der Not Aus nicht gedrückt
Endlagenschalter:
Wer seine Endlage schützen möchte kann einen mechanischen Schalter verwenden, egal wie dieser Aussieht ( in unserem Beispiel haben wir einen billigen Rollenschalter genommen) hat ein Schalter 3 Kontakte.
- COM = hier wird für unsere Steuerung das 24 Volt Signal angeschlossen
- NO = Signal für eine Schließer Funktion
- NC = Signal für eine Öffner Funktion
Legen Sie das Signal auf den Eingang 1 bis xx je nach dem Eingang Sie noch freihaben.
Wer seine Endlage schützen möchte kann einen mechanischen Schalter verwenden, egal wie dieser Aussieht ( in unserem Beispiel haben wir einen billigen Rollenschalter genommen) hat ein Schalter 3 Kontakte.
- COM = hier wird für unsere Steuerung das 24 Volt Signal angeschlossen
- NO = Signal für eine Schließer Funktion
- NC = Signal für eine Öffner Funktion
Legen Sie das Signal auf den Eingang 1 bis xx je nach dem Eingang Sie noch freihaben.

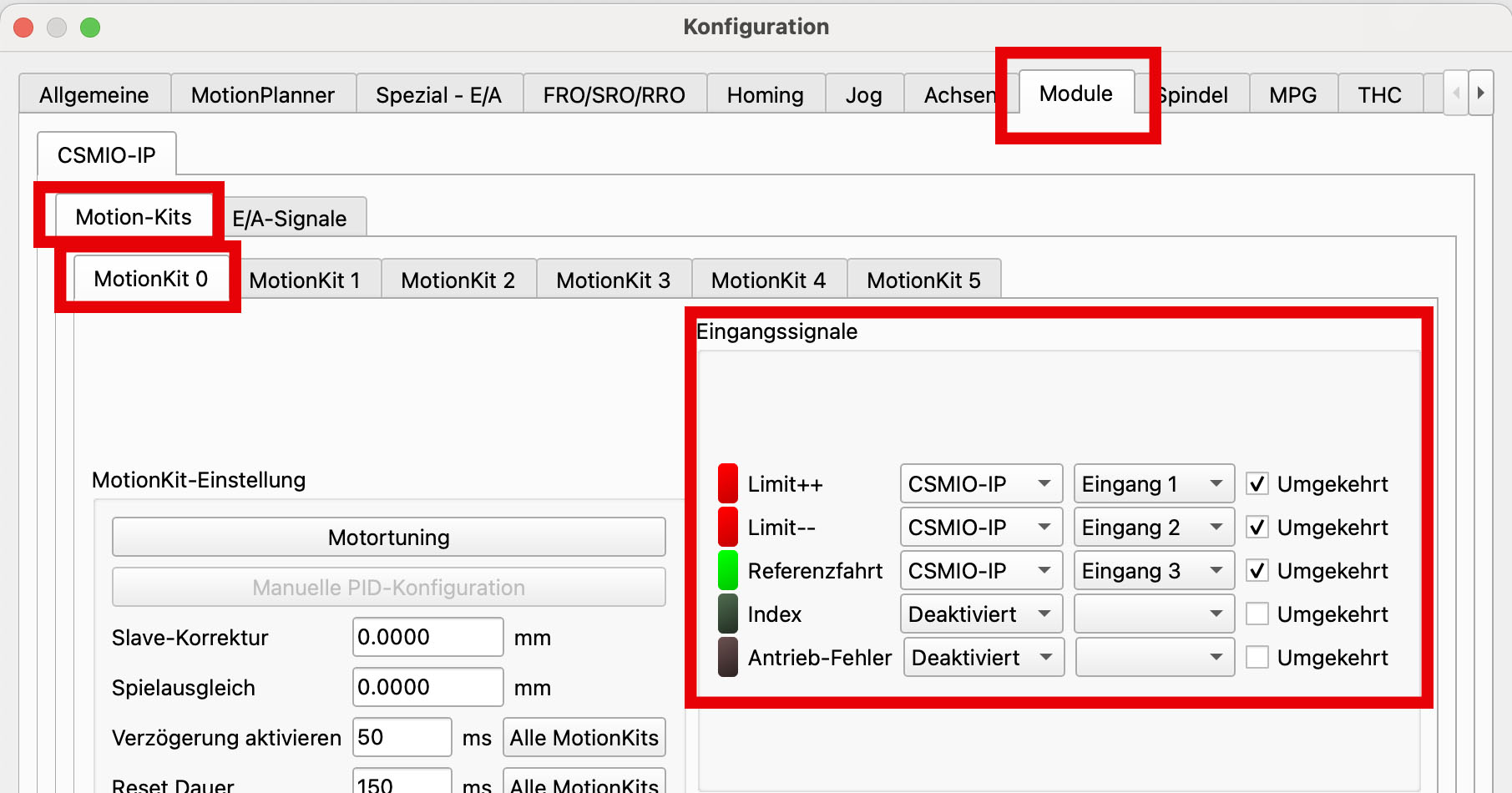

Tragen Sie unter -Module - Motion Kits - bei den einzelnen Motion Kit´s
(wobei normalerweise 0=X , 1=Y, 2=Z ,3 =A, 4= B und 5 = C Achse ist.)
Die verwendeten Eingänge ein.

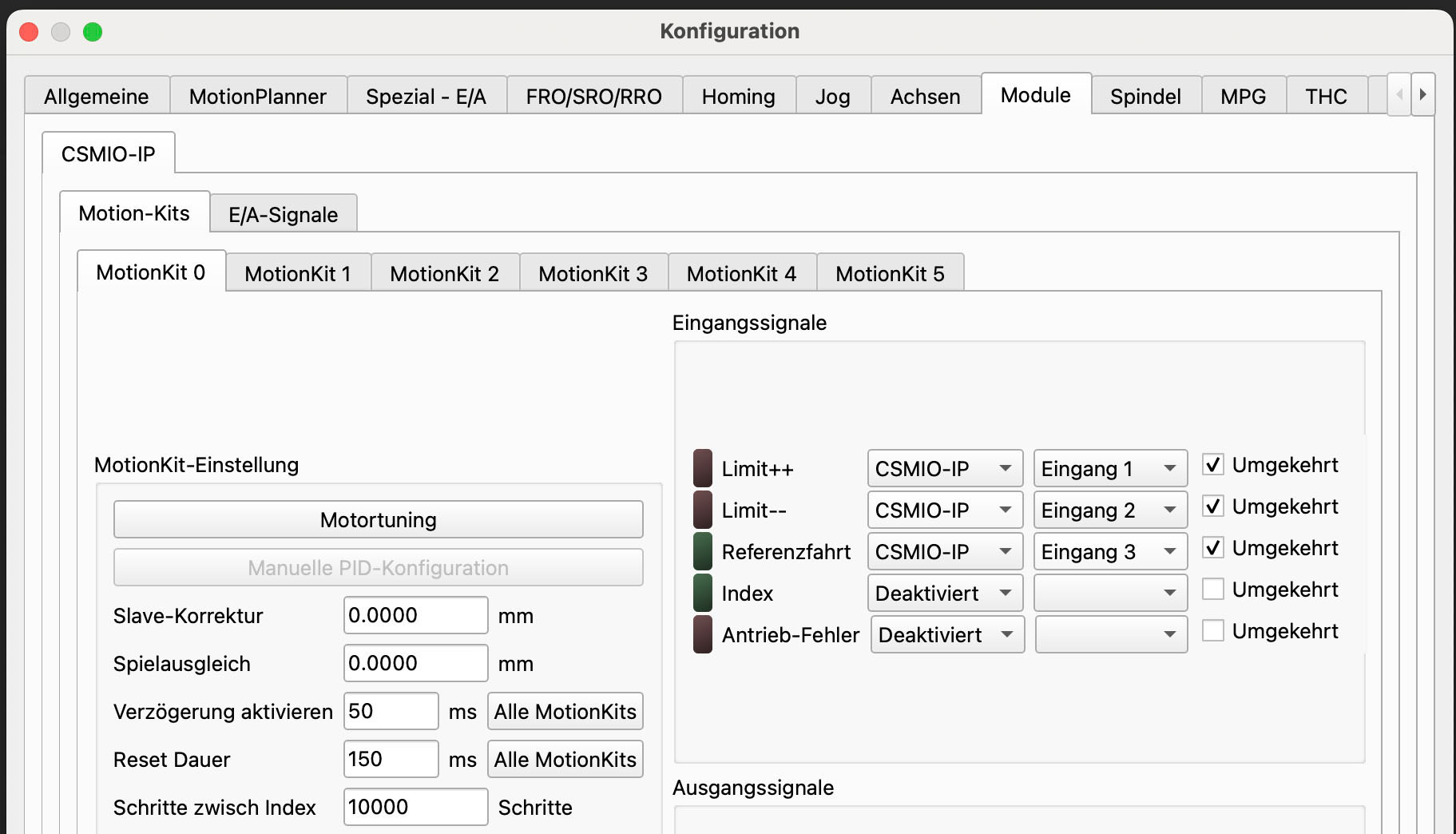

Wenn Sie die Einträge wie im Bild vorgenommen haben, leuchten Alle Signale wenn die Schalter betätigt sind.
Wenn alle Schalter frei sind müssen die LED aus sein
Welches Signal Sie wofür verwenden ist der Reihenfolge wie Sie einen Schalter aufgelegt haben geschuldet. Wir empfehlen mit der X dann Y und so weiter eine gewisse Reihenfolge einzuhalten.
Das dient aber nur der Übersicht.
