Servoparameter der B2 Endstufe

Servoparameter der B2 Endstufe
P1-00 auf 1002 stellen **
P1-42 auf 500 stellen = Nur für Bremse * (1000 = 1 Sekunde)
P1-44 auf 160 stellen
P1-45 auf 10 stellen
P1- 46 auf 500 stellen
(Encoderauflösung für Referenzfahrt)

Rechenbeispiel für die Auflösung mit dem Softwaregetriebe:
160.000 Impulse (Motorauflösung B2) geteilt durch Parameter
P1-44 - Multipliziert mit Parameter
P1-45 ergibt die Impulse pro Umdrehung.
In unserem Beispiel wären das dann 10.000 Impulse je Umdrehung. ****

Je nach Firmware können die mit ** nicht auf 0X0100 gesetzt werden, verwenden Sie dann die Alternative !
Digitale Eingänge :
P2-10 auf 0x0101
P2-11 auf 0x0100 ** Alternative 0X102 (Alarm Reset)
P2-12 auf 0x0100 ** Alternative 0X102 (Alarm Reset)
P2-13 auf 0x0100 ** Alternative 0X102 (Alarm Reset)
P2-14 auf 0x0102 P2-15 auf 0x0000 P2-16 auf 0x0000

Digitale Ausgänge
P2-17 auf 0x0121
P2-18 auf 0x0101
P2-19 auf 0x0100 ** Alternative 0X103 (Motor Zero Speed)
P2-20 auf 0x0100 ** Alternative 0X103 (Motor Zero Speed)
P2-21 auf 0x0100 ** Alternative 0X103 (Motor Zero Speed)
P2-22 auf 0x0000

Achtung: Diese Parameter stellen die Grundeinstellungen der B2 für unsere Kabel da.
Diese Einstellungen können erheblich abweichen !
Die B2 Servoendstufe ist unser Einsteigerprodukt in die Servotechnik

Wir bieten diese Systeme von 200 Watt bis 1500 Watt Leistung in 230 Volt an. Mit einer Auflösung von 160.000 Impulsen den meisten Systemen in dieser Preisklasse weit überlegen.

Beachten Sie das die Auflösung nicht nur für Ihre Achsen benötigt wird sondern auch für den weichen Motorlauf gerade bei langsamen Bewegungen.

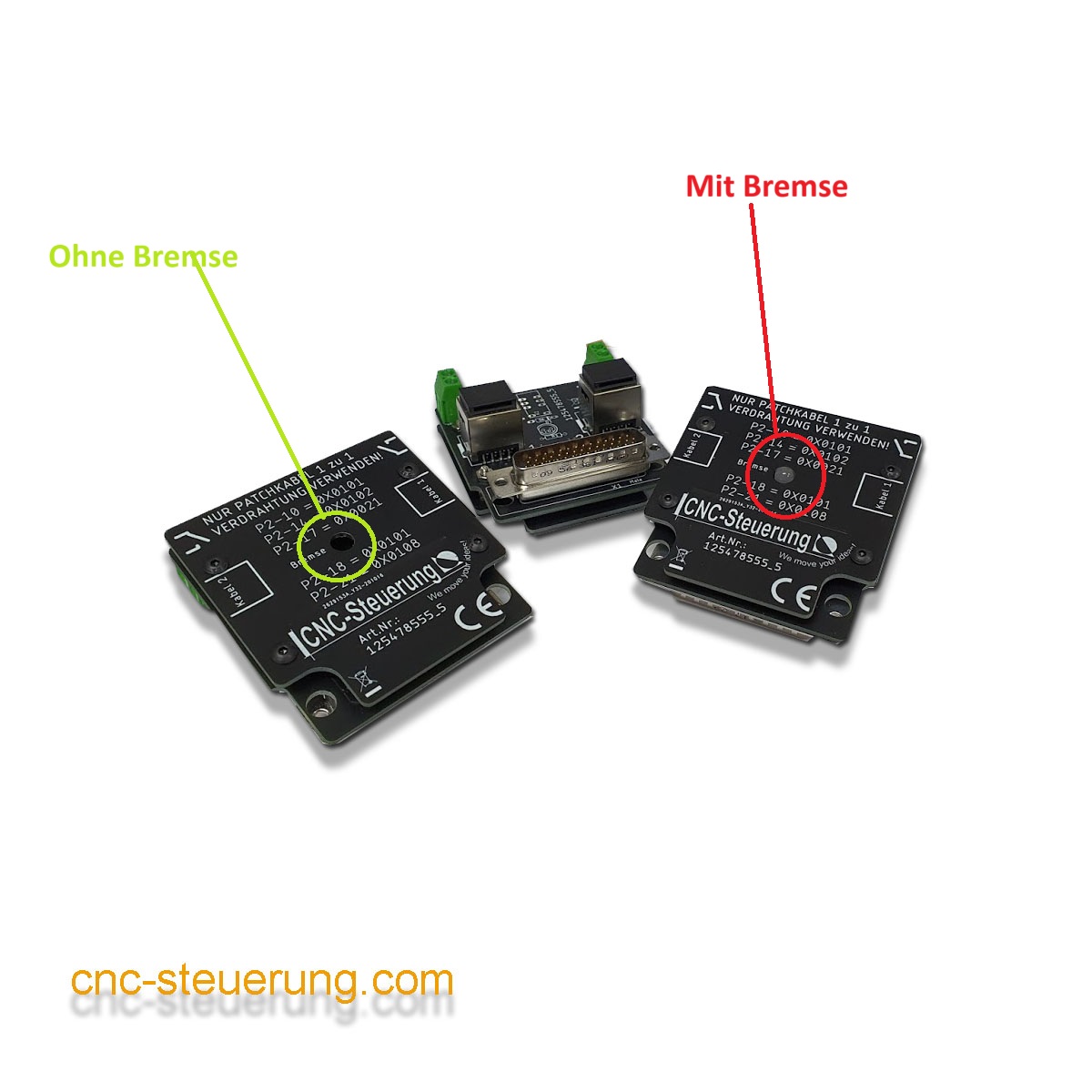

Mit unserem optionalen CNC-Connectsystem wird die Verdrahtung zum Kinderspiel.

****
