Wabecomaschine bereits mit Schrittmotoren

Wer eine Maschine mit Original Wabeco Motoren hat, kann die Stecker der Motoren direkt an unser Wabecoboard anschließen, wenn er das Übergabemodul hat.

Die 9 poligen Stecker sind 100% auf die Stecker von Wabeco abgestimmt.

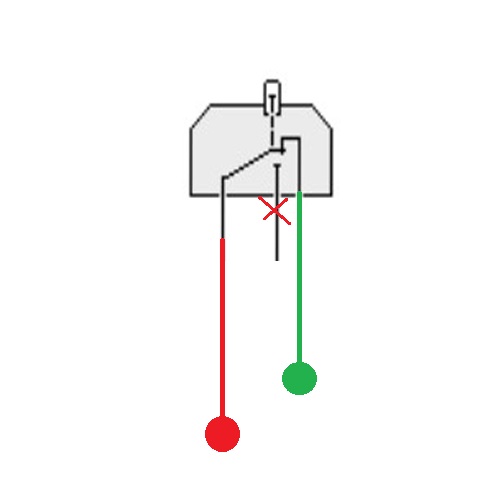

Wobei man sich den Mikroschalter an der Maschine genau anschauen sollte. Die Verwendeten Schalter haben wie im oberen Bild zu sehen 3 Kontakte. Im Auslieferungszustand
ist der Schalter als Schließer verbaut worden.

-Schlecht - so haben wir keine Kabelbruchüberwachung. Wer möchte kann das so lassen, aber wir raten zum Umbau auf Öffner.

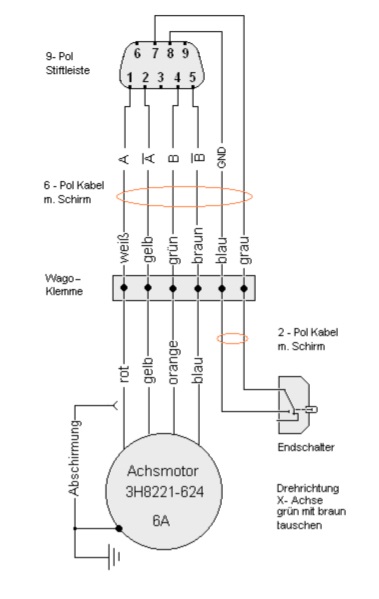

Wir verdrahten die Schalter immer so:

Die 9 poligen Stecker passen aber dann 1:1 auf die Motorkabel.
Bei einer fertig aufgebauten Steuerung müssen Sie nur noch die Kabel aufstecken und festschrauben.

Der Anschluss selber kann aber auch selber schnell erfolgen:

Unten links wird die Grundspannungsversorgung angelegt.
Wer keine fertige Steuerung bekommen hat und dieses Bauteil selber nachrüsten möchte, muss dann noch:

IN: Leitung zum Eingang auf die Steuerung ( hier kommen 24 Volt raus)
PE: Schutzleiter
B/ = Geht zur Endstufe Anschluss B\
B  = Geht zur Endstufe Anschluss B
A\  = Geht zur Endstufe Anschluss A\
A =  = Geht zur Endstufe Anschluss A

Die Kanäle sind dann nach Achsen Aufgeteilt X - Y- Z -A Achse

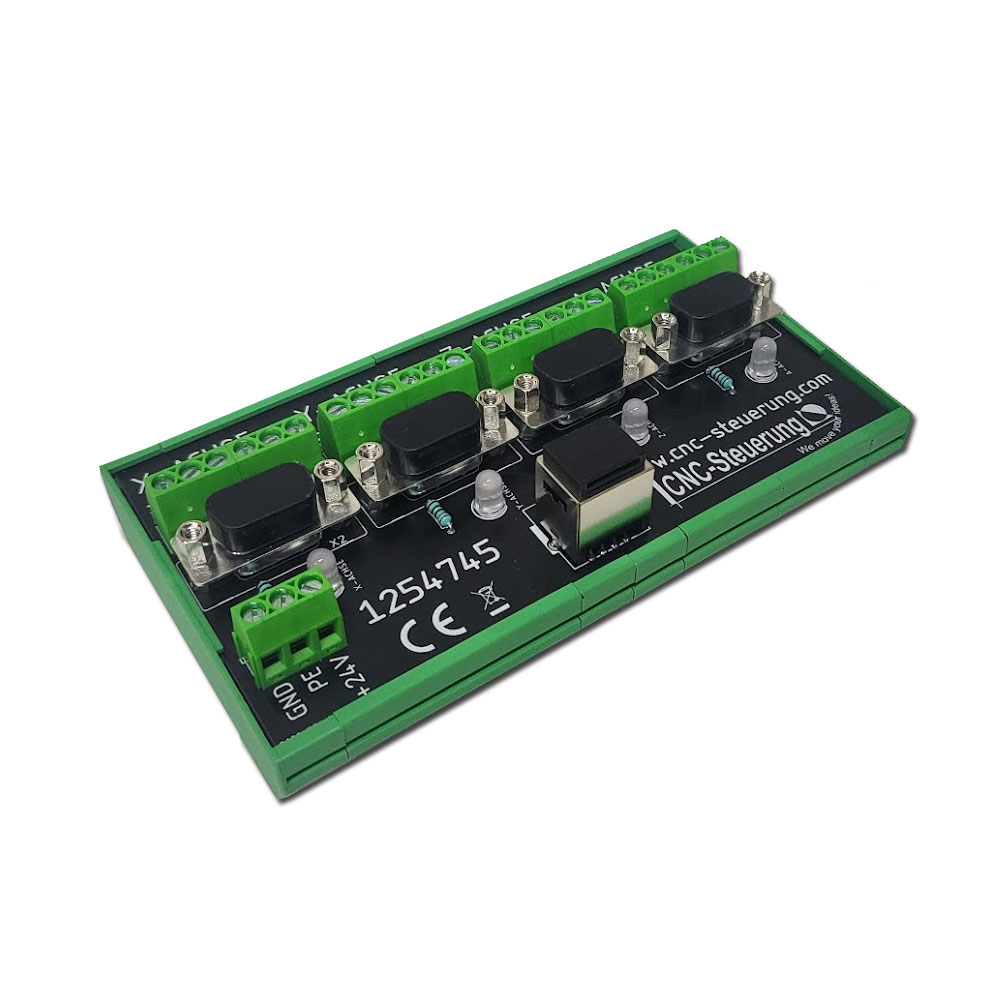

Wabeco Übergabemodul

Wer kennt das nicht? Die Originalmotorkabel von Wabeco abscheiden, wenn man eine neue Steuerung aufbaut, ist sicherlich nicht die einfachste Lösung. So haben wir ein Übergabemodul entwickelt an der Sie den Originalstecker ohne abschneiden einfach aufstecken können und mittels der Schraubklemmen die neue Steuerung auflegen können. Zusätzlich zu den Motorphasen werden noch einmal 1 x jeweils 24 Volt DC sowie GND und PE benötigt. Lieferumfang: 1 x Übergabemodul für bis zu 4 Achsen passend für Wabeco Maschinen mit Originalmotorkabeln im Hutschienengehäuse

92,00 €*
