Wie stelle ich meine Schrittmotorendstufen ein?

Wie stelle ich meine Schrittmotorendstufen ein?

Geschätze Lesezeit: 2 Minuten
TecLab
02.01.2025

Die richtigen Jumper einstellen-
Grundsätzlich sind bei unseren Schrittmotorendstufen die passenden Möglichkeiten aufgedruckt.
Schauen Sie sich in Ruhe auf der Seite die Möglichkeiten an.
TIPP:
Machen Sie sich ein Photo von den möglichen Einstellungen um später im Eingebauten Zustand die Jumper einstellen zu können.



Produktgalerie überspringen
Schrittmotorendstufe bis 6,0 Ampere "New"
Schrittmotorendstufe bis 6,0 Ampere "New"
Die Endstufe gehört zu den 2-Phasen Hybrid Schrittmotortreibern.Die Betriebsspannung liegt zwischen 24 bis 80 VDC.Die Endstufe wurde für alle Arten von Schrittmotoren mit 4 - 6 oder 8 Adern entwickelt und einen Phasenstrom von weniger als 6.0 A benötigen.TECHNISCHE DATEN Versorgungsspannungsbereich: 24 - 80 VDCStrombereich: 2,1 - 6,0 A Einstellung mittels Dip-SchalterMicrostepping: 400 bis 25000 Impulse/Umdrehung, Einstellung mittels Dip-SchalterVerwaltung des einstellbaren Stromprofils mittels Dip-SchalterSchutzvorrichtungen: - Unter- und Überspannungsschutz - Kurzschluss-Schutz an den Motorausgängen - ThermoschutzElektronische Dämpfung für die bestmögliche Geräusch - und VibrationskontrolleLieferumfang:1 x Schrittmotorendstufe

79,95 €*
Schrittmotorendstufe 4,2A
Schrittmotorendstufe 4,2A
- Eingangsspannung 20-48 VDC- Anti-Resonanceprogrammierung sorgt für optimales Drehmoment und ruhigen Motorlauf- 15 wählbare Auflösungen: 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000- Sanftanlauf ohne "Sprung" beim Einschalten- 8 wählbarer Spitzenstrom: 1,00A, 1,46A, 1,91A, 2,37A, 2,84A, 3,31A, 3,76A, 4,20A- Impulseingangsfrequenz bis 200 KHz, TTL-kompatibel und optisch isolierter Eingang- Automatische Reduzierung des Leerlaufstroms- Geeignet für 2-Phasen- und 4-Phasen-Motoren- PUL / DIR-Modus unterstützen- Überspannungs- und Überstromschutz

48,95 €*
Schrittmotorendstufe bis 7,8 Ampere
Schrittmotorendstufe bis 7,8 Ampere
Die Endstufe gehört zu den 2-Phasen Hybrid Schrittmotortreibern.Die Betriebsspannung liegt zwischen 24 bis 80 VDC.Die Endstufe wurde für alle Arten von 2-Phasen Hybridschrittmotoren entwickelt, die ein Außendurchmesser von 57 bis 110 mm haben und einen Phasenstrom von weniger als 7,8 A benötigen.TECHNISCHE DATENVersorgungsspannungsbereich: 24 - 80 VDCStrombereich: 2,8 - 7,8 A Einstellung mittels Dip-SchalterMicrostepping: 400 bis 50000 Impulse/Umdrehung, Einstellung mittels Dip-Schalter400 - 800 - 1600  - 3200 - 6400  -12800 - 25600 - 51200 - 1000  - 2000  - 5000 - 10000 - 25000 - 50000Verwaltung des einstellbaren Stromprofils mittels Dip-SchalterSchutzvorrichtungen: - Unter- und Überspannungsschutz - Kurzschluss-Schutz an den Motorausgängen - ThermoschutzElektronische Dämpfung für die bestmögliche Lärm- und Vibrationskontrolle

115,00 €*

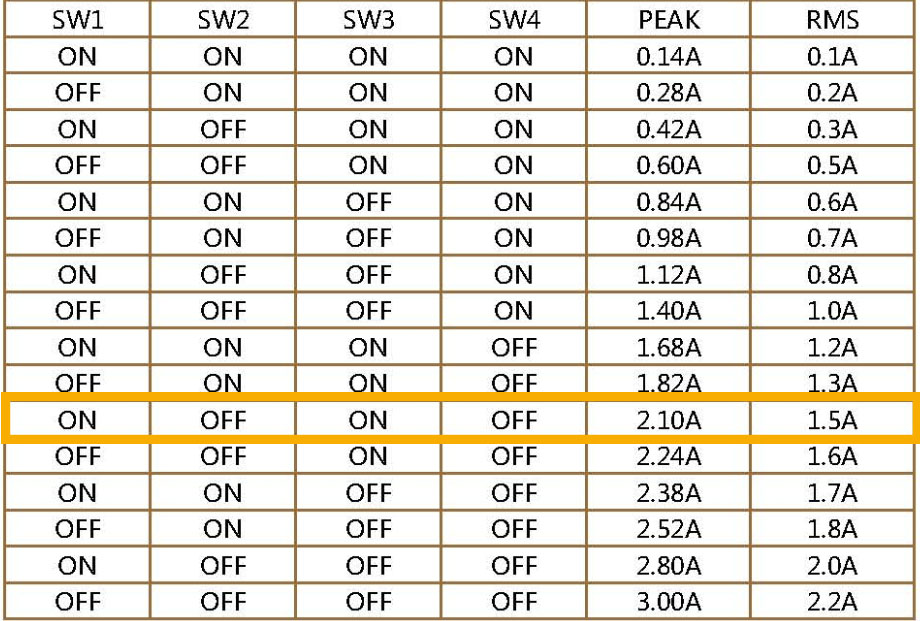

Stromeinstellung:

Schauen Sie auf Ihren Schrittmotor und wählen Sie dann die möglichen Stromeinstellung der Endstufe.
Wählen Sie nach Möglichkeit immer die nächst kleinere Einstellung. So wird Ihr Motor niemals in eine "Sättigung" gehen, was sich im Dauerbetrieb als Zuverlässiger herausgestellt hat.

Schritteinstellungen:
Am besten hat sich für Schrittmotoren die Einstellungen 3200 Steps heraus gestellt

Auflösung

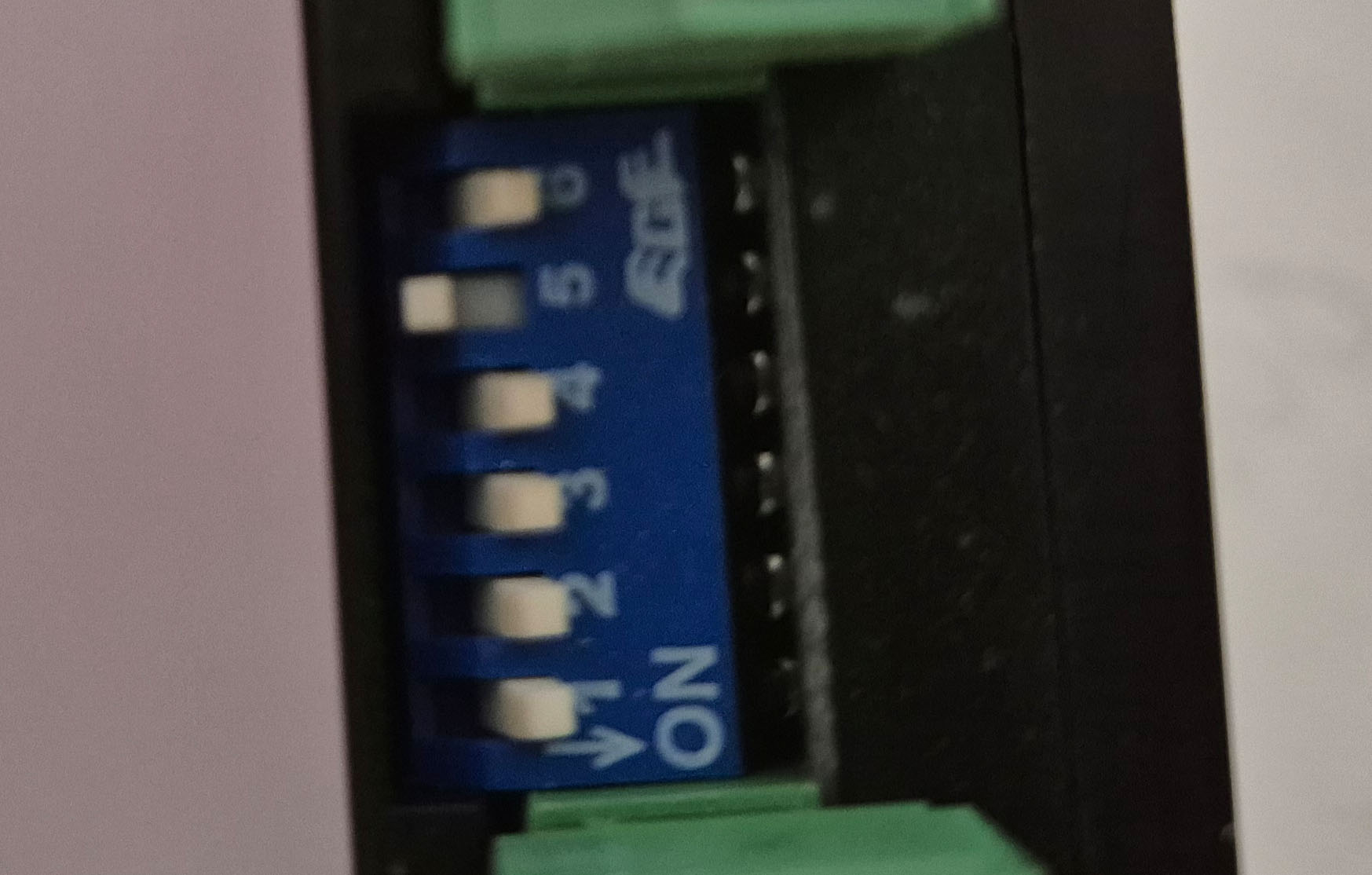

Zum Jumperblock selber:

Auf dem Jumperblock selber sehen Sie kleine weisse Hebel und eine Markierung mit ON oder AN.
Um die Einstellungen vorzunehmen, schalten Sie die Endstufe stromlos und warten Sie bis die rote LED erloschen ist.

Nehmen Sie einen kleinen Schraubendreher um nun den weissen Hebel in die gewünschte Stellung zu bringen. Achten Sie darauf das der Hebel vollständig in seiner Position ist.




Hinweis zum ENA Signal:
Das ENA Signal wird mit 5 Volt angesteuert. Liegt die Spannung an - wird die Endstufe deaktiviert. Wird die Spannung abgeschaltet ist die Endstufe aktive.
