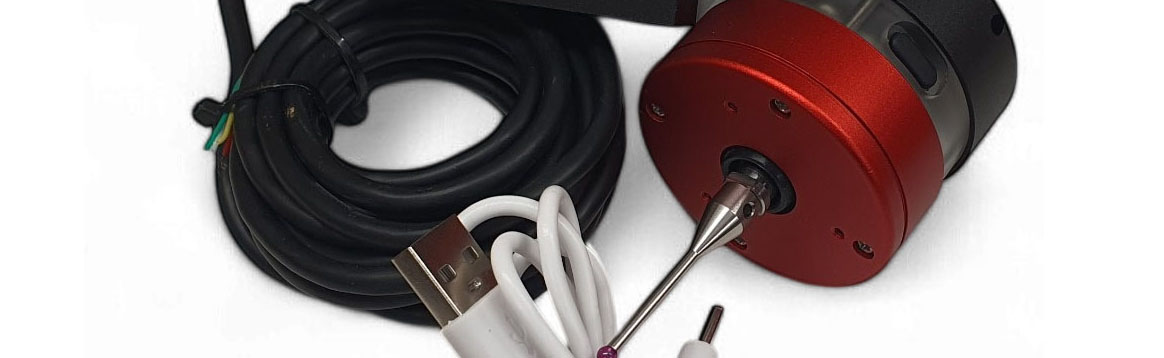

Wireless 3D Taster WP600

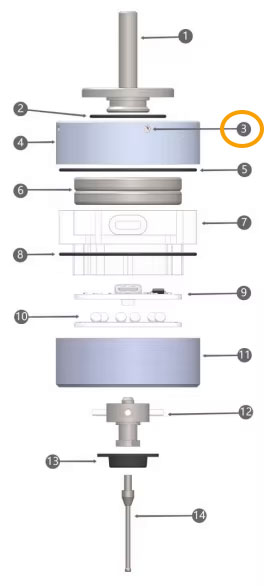

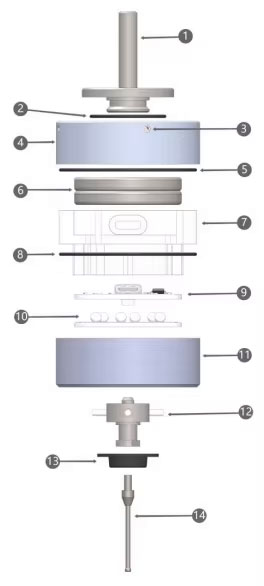

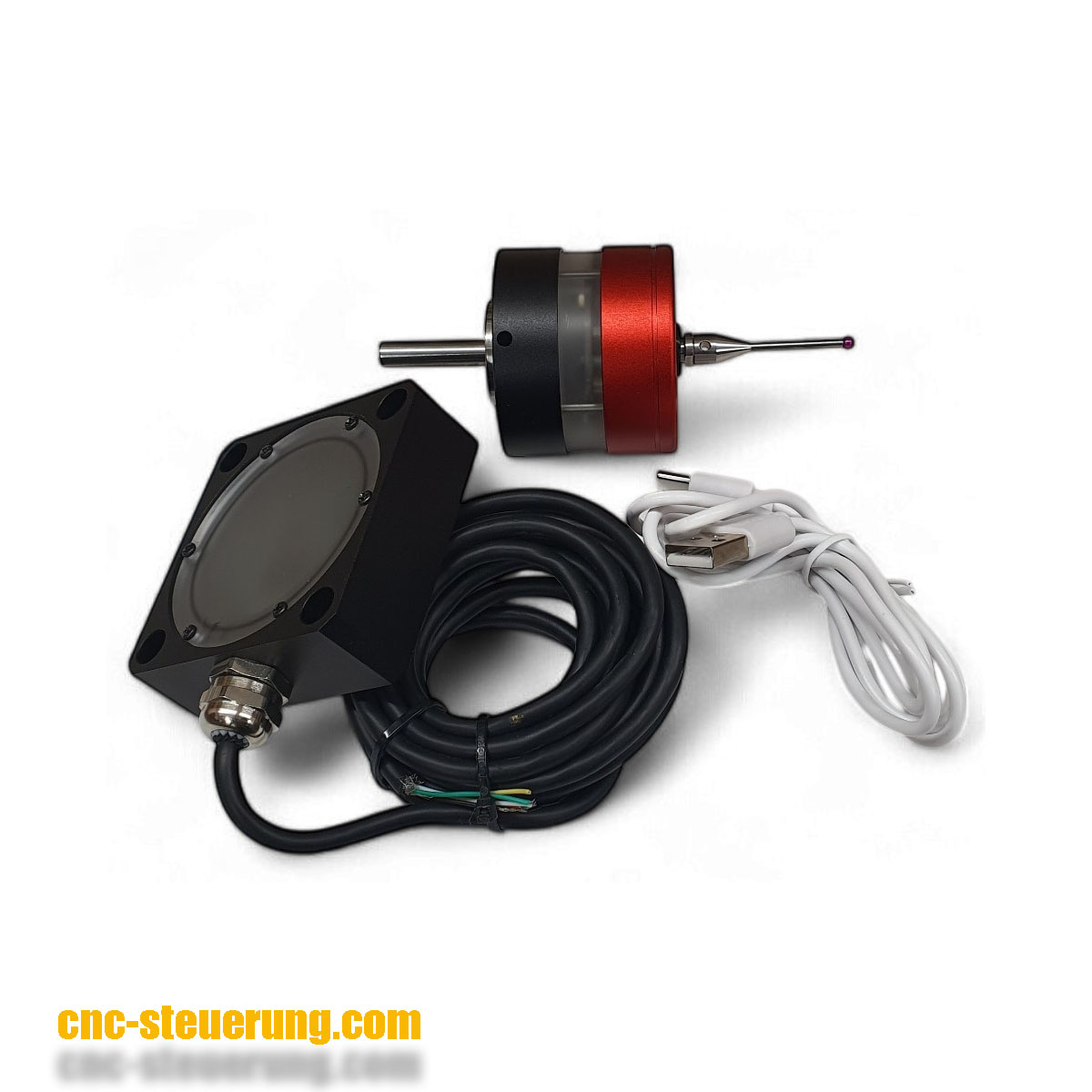

Einzelteile des 3D Tasters

Technische Details Sender:

Drahtlose Signalmethode: Infrarot
Messrichtung: X-Y- Z
Überlaufweg: X und Y +20°.
Überlauf Z: +2,5 mm in Z-Richtung

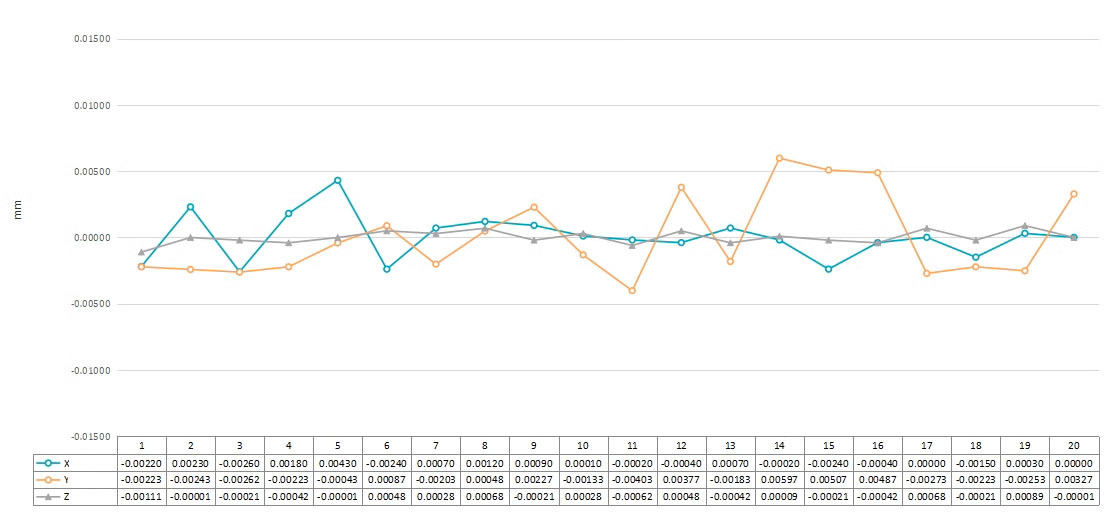

Wiederholgenauigkeit: 0,01mm
Lademöglichkeit: Typ-C Schnittstelle 5V-1A
Ladezeit: ca. 1 Stunde
Batteriekapazität: 900 mAh Lithiumbatterie
Standby-Strom: 0,13 mA
Dichtung: Staub- und wasserdicht IP54
Gewicht: 160 Gramm

Empfänger:
Betriebsspannung: 24 VDC
Arbeitsstrom: 50 mA
Signalmodus: NPN - PNP NC NO vollständig unterstützt
Befestigung: M4 Schrauben oder Magnet
Länge Signalleitung: 3 Meter
Abstand max zum Sender: 2 Meter
Gewicht: 180 Gramm

Gebrauchsanweisung:

1: Verwenden Sie zum Laden die Typ-C-Schnittstelle.(Handyladegerät)
Das vollständige Aufladen dauert etwa eine Stunde (Bitte verwenden Sie kein normales Typ-C-Kabel, da es unterschiedliche Definitionen der Kabel gibt. Durch falsche Kabel können Schäden verursacht Werden).
Die Kontrollleuchte leuchtet beim Laden rot und die Kontrollleuchte leuchtet grün, wenn der Akku vollständig aufgeladen ist.

2: Die normale Kontrollleuchte leuchtet grün, wenn die Messung ausgelöst wird.Wenn die Batteriespannung unter 2,9 V liegt, wechselt die Triggeranzeigeleuchte in eine rote Kontrollleuchte, um Sie daran zu erinnern, dass die Batterie aufgeladen werden muss.

Sie können je nach Einsatzzweck bis etwa 3 - 4 Tage lang weiter verwendet werden muss aber so schnell wie möglich aufgeladen werden.

3:Schalten Sie die Spindel nicht ein, wenn Sie die Sonde verwenden, da dies zu Schäden an der Sonde führen wird.

4:
5-adrige Signalausgangsleitung des Empfängers, verwendet folgende Leitungen:
24V+ (rot)
GND (schwarz)
COM (weiß)
NC (grün)
NO (gelb),
unterstützt NPN- und PNP-Modi normalerweise offen oder normalerweise geschlossen.

Wenn Sie das System mit NPN verwenden möchten, ist COM mit dem Systempotential GND zu verbinden Es kann al NC oder No verdrahtet werden.

Wenn das System PNP ist, wird COM mit 24 Volt + verbunden. Es kann als NO oder als NC verwendet werden.

Im Allgemeinen wird empfohlen, wenn das System es unterstützt, eine NC-Verkabelung zu verwenden, die eine relativ kürzere Verzögerung aufweist.

5: Anforderungen an die Installation des Empfängers.
Der Empfänger wird im Allgemeinen an einer freien Stelle an der Seite oder Oberseite der Maschine installiert.
Es kann vorübergehend mit der magnetischen Haltekraft auf der Rückseite an einer Stelle im Maschinenraum befestigt werden um die Montageplatz zu testen.
Wenn Sie die richtige Position gefunden haben, befestigen Sie den Empfänger mit M4 Schrauben.

6: Die Konzentrizität der Sonde wird auf innerhalb von 0 eingestellt (aufgrund der Transportvibration)Muss diese überprüft und nachgestellt werden.
Verwenden Sie dazu die Einstellschrauben (3)

Spannen Sie dazu den Messtaster in die Maschine und prüfen Sie den Rundlauf mittels Pupitaster
