Wireless Handrad Adapter

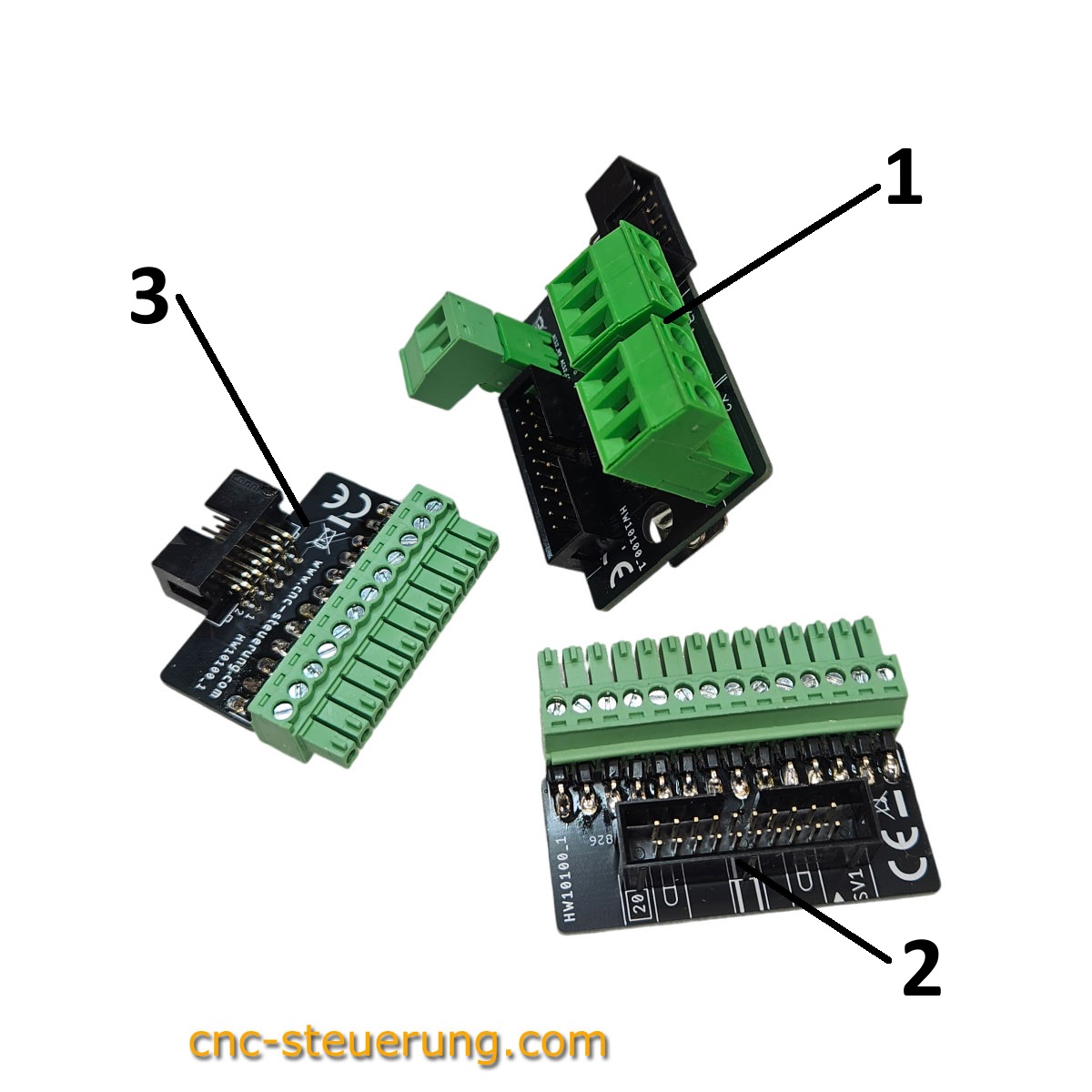

Das Set besteht aus 3 Platinen:
1 = Hauptmodul
2 = Einsteckplatine 14 polig
3 = Einsteckplatine 12 polig
sowie zwei x Flachband Kabel

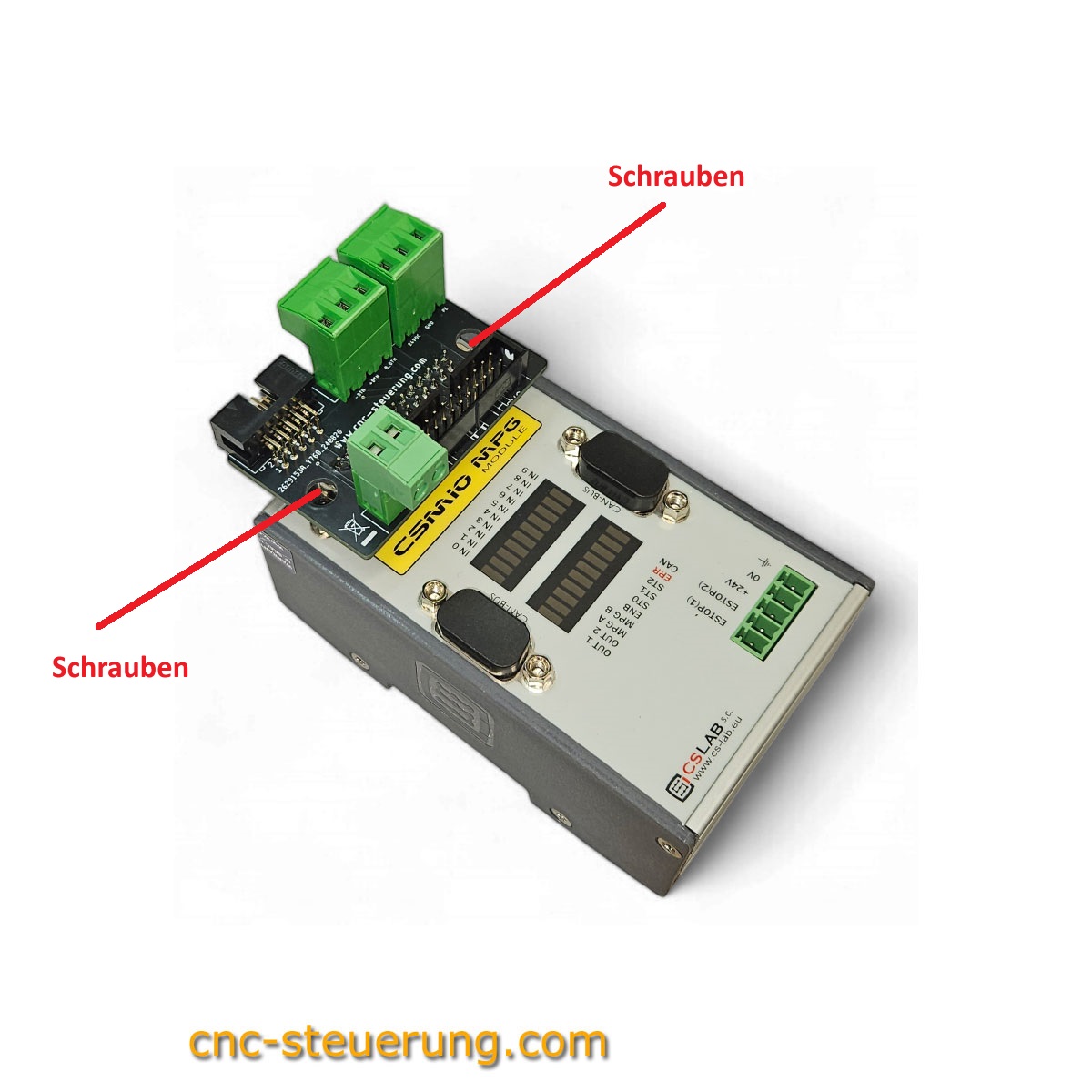

Stecken Sie die Platine auf das MPG Modul und schrauben Sie diese Fest.
Verschrauben Sie die Platinen in den grünen Steckeraufnahmen.

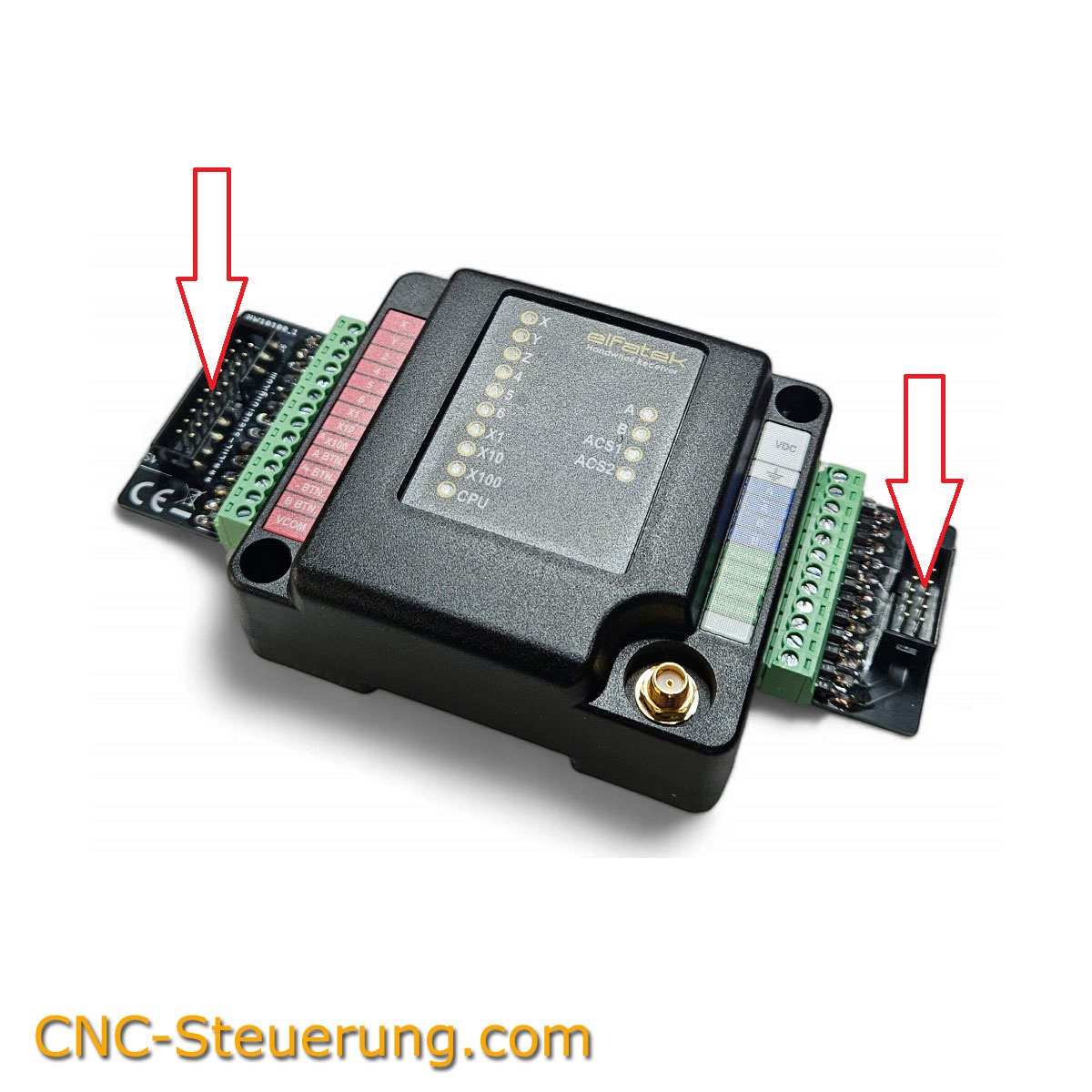

Lösen Sie die grünen Schraubkontakte des Empfängermoduls ganz, so das Sie die Einsteckplatinen hineinschieben können. Achten Sie auf die richtige Seite (12 und 14 pol)
Schrauben Sie die Platine erst an den Seiten fest und ziehen Sie dann alle Schrauben sorgfältig an.

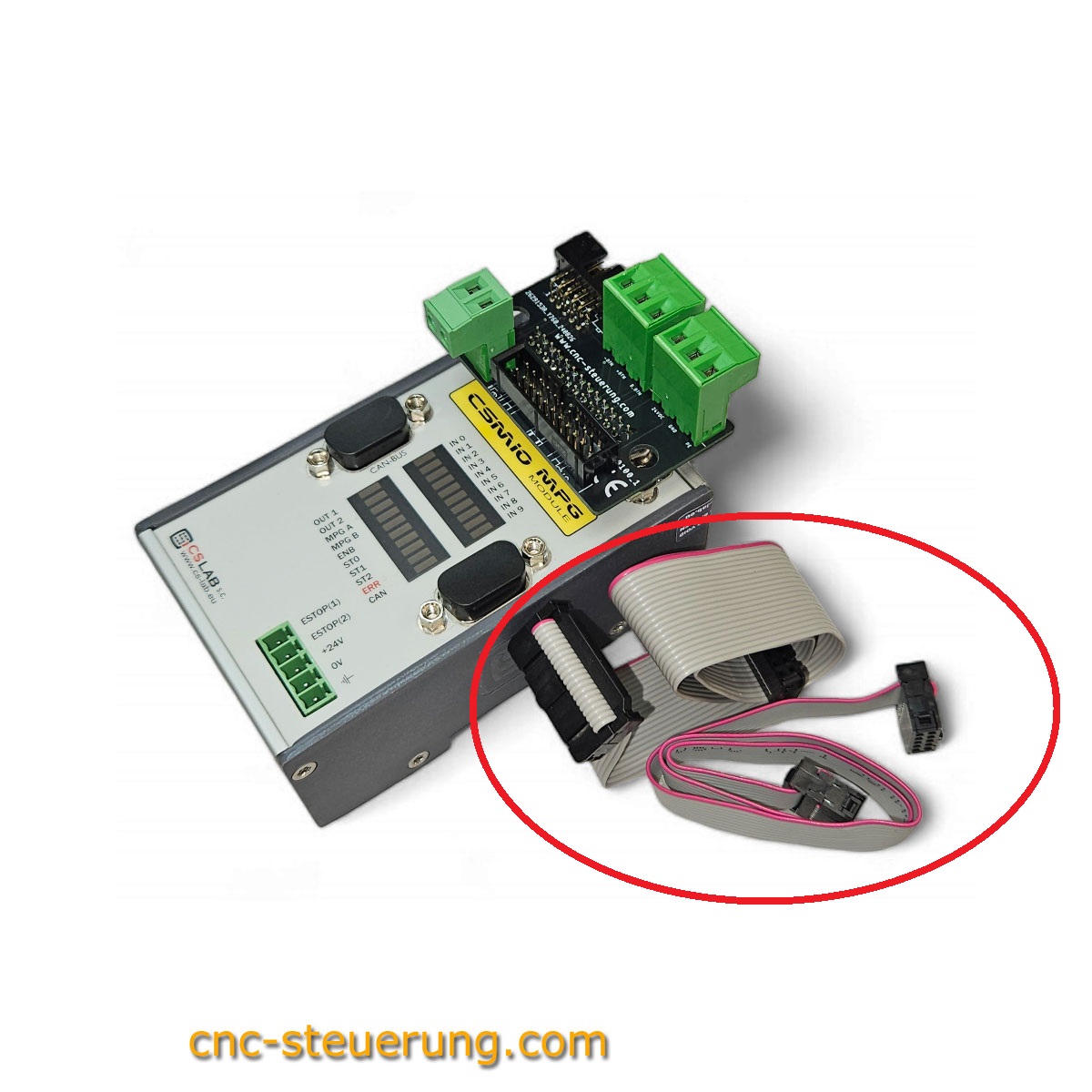

Zum Lieferumfang gehören auch 2 Flachbandkabel in unterschiedlichen breiten:
1 x Schmal
1 x Breit
Stecken Sie die beiden Flachbandkabel in die dafür vorgesehenen Wannenstecker des Empfänger Moduls.

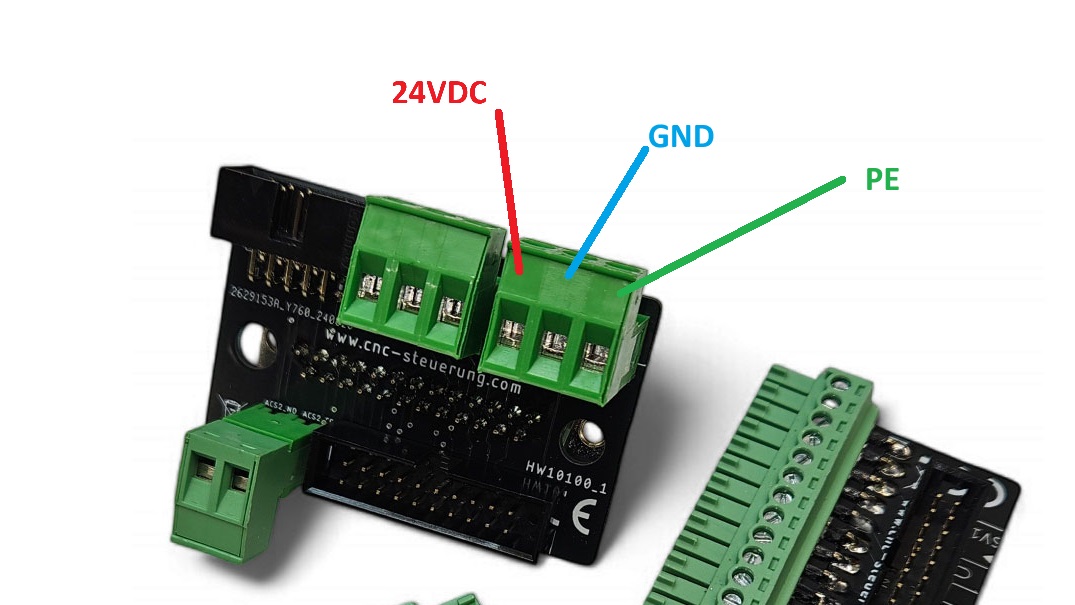

Stromversorgung:
Auf dem Hauptmodul haben Sie oben rechts zwei grüne 3polige Stecker:
Der rechte davon ist die Stromversorgung. Von links nach rechts betrachtet:
PE Leitung = Grün Gelb
GND Leitung = Blau
24 VDC = Rot
Diese Verbindung ist für die Stromversorgung der Empfängerbaugruppe des Wireless Handrades

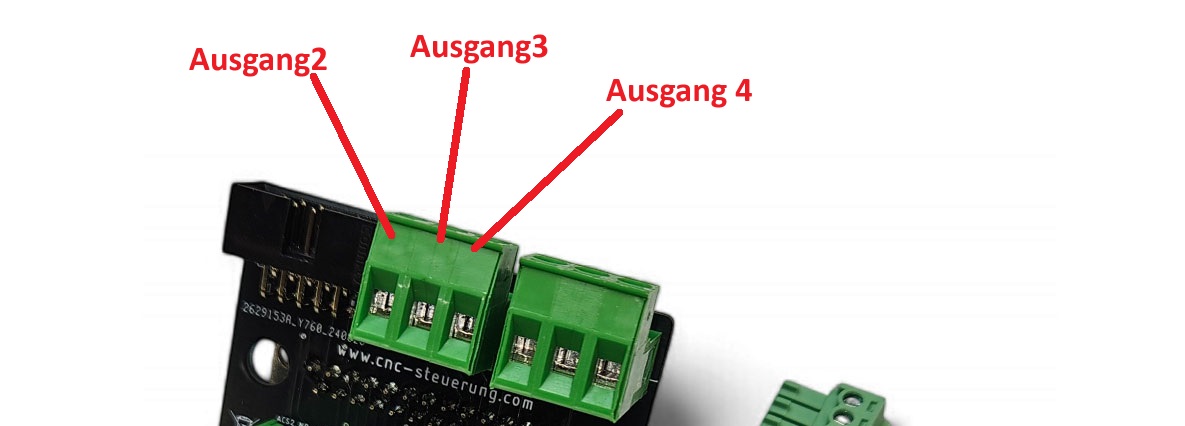

Zusätzliche Ausgänge:

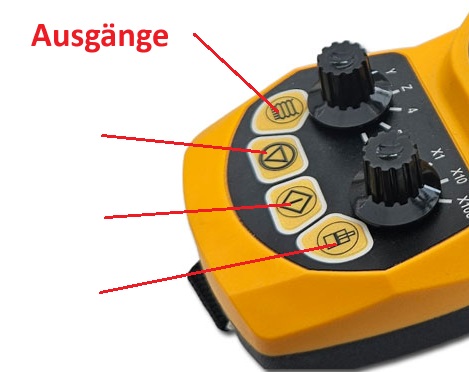

Das Wireless Handrad hat 4 Zusatztasten die Sie mit Sonderbefehlen bedienen können.
Hinweis: Ausgang 1 ist bereits für das MPG Modul auf Eingang 9 intern verdrahtet. Dieses Signal
wird zum Achsen Nullen verwendet.

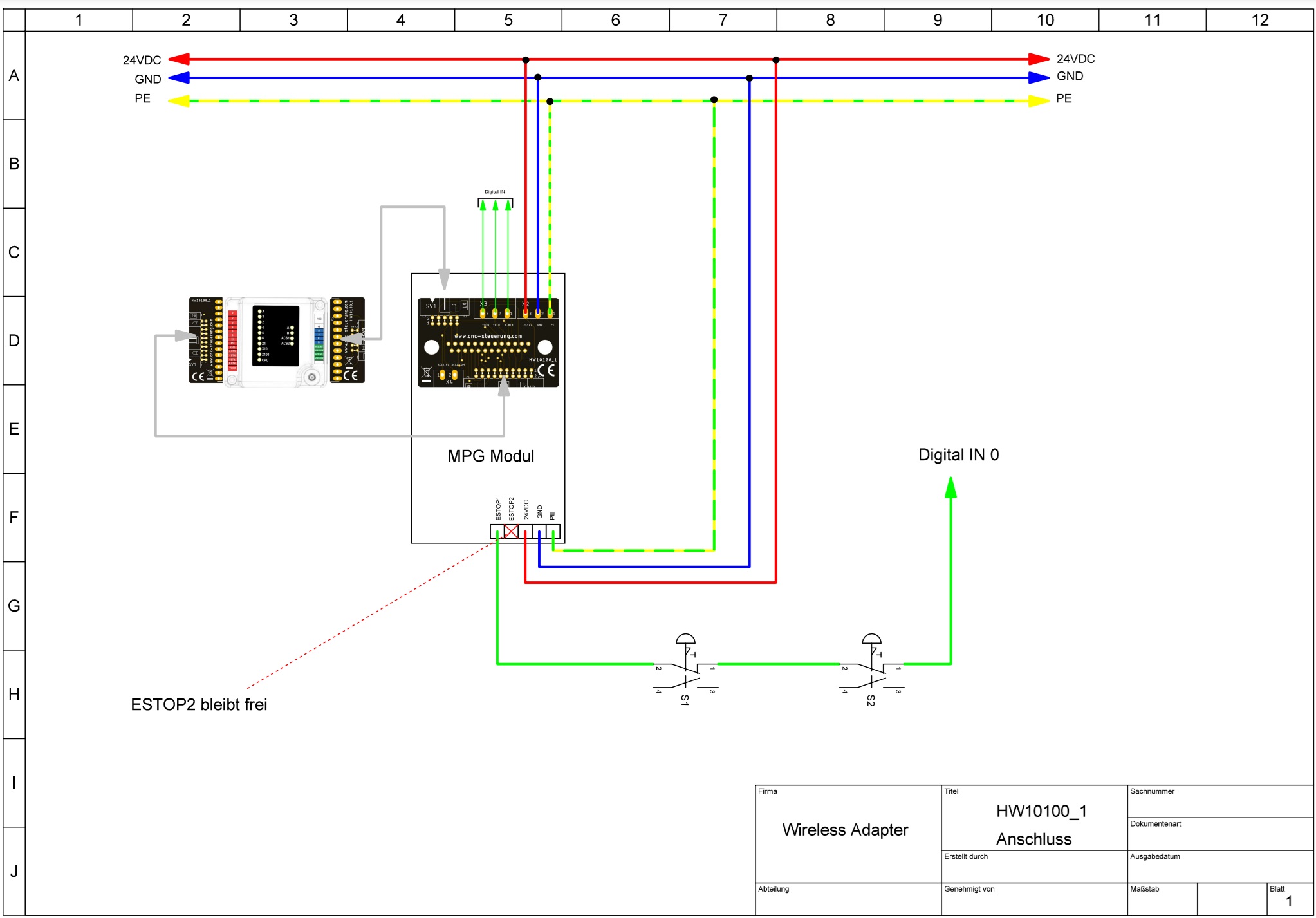

Not Ausgänge / Not Aus Schalter
Das Wireless Handrad hat 2 Relaiskontakte für den Not Aus Schalter
Not Aus 1 und Not Aus 2.
Standard ist hier das Sie die Kette von EStop1 aufbauen
