6 Achsen Analoge Motion Controller

CSMIO - IP-A

Der beste Controller für ein Retrofit Ihrer Maschine.
Dieser Controller eignet sich bestens zum Umbau auf eine neue Steuerung an Ihrer Maschine.
Das System arbeitet mit +/- 10 Volt und ist in der Lage die Glasmaßstäbe (5V TTL) direkt zu verarbeiten.

Geeignet für alle Maschinen mit:
- bis zu 6 Achsen
- Fräsmaschinen
- Drehmaschine
- Analoge Controller +/- 10 Volt
- Geeignet für Mach3/4 Software
- Geeignet für die SIM Software

Ein und Ausgänge
- 24 digitale Eingänge (24 Volt)
- 16 digitale Ausgänge
- 4 analoge Eingänge,
- 2 analoge Ausgänge (6x +/-10 + 2 x 0-10 Volt)

Auf einen Blick
- geeignet für analoge Endstufen/ Treiber
- oder Servosysteme mit hohen Anforderungen
- Erweiterbar auf 182 Ein und 96 Ausgänge
- geignet für alle Systeme bei denen der analoge Treiber behalten werden sollen.

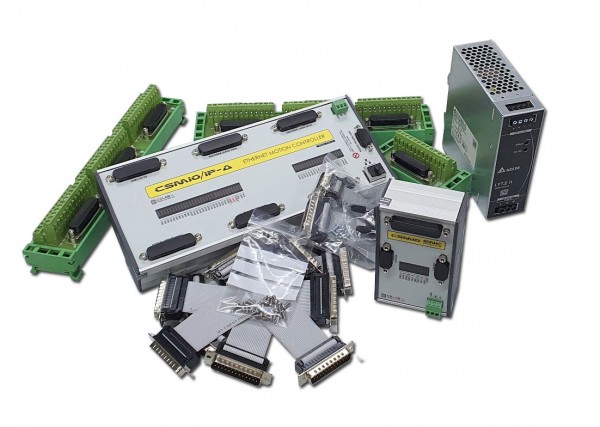

IP-A Basic Retrofit Kit für analoge Servoverstärker

IP-A Ethernet Motion Controller für max. 6 Achsen Effektivster und präzisester Controller für anspruchsvolle Projekte. Die Ansteuerung der Endstufen erfolgt über + / - 10 Volt IP-A ist mit dem Computer via Ethernet verbunden. Die Umsetzung neuester Technologie machte es möglich. Als Software kommt unsere SIM-Software oder Mach4 zum Einsatz Voraussetzungen Ihren PC: - Windows 7 oder höher als 32 oder 64Bit Version - Netframe 3.5 Diese Steuerung kommt immer dann zum Einsatz wenn Sie eine alte bestehende Anlage mit analogen Antrieben umrüsten möchten, ohne die Antriebe zu tauschen. Die Antriebe müssen eine analoge Ansteuerung -/+ 10 Volt unterstützen, Die Encoder müssen ein TTL Signal ausgeben. Special Features: - PC-Verbindung über Ethernet 10/100 MB - 6-Achsen-Controller für maximalen Ausbau - Ansteuerung über + / - 10 Volt - Extrem stabile Maschine Drehzahlregelung, dank der FPGA und hochentwickelte Regelalgorithmen - 24 digitale Eingänge und 16 digitale Ausgänge - 2 analoge Eingänge / 2 analoge Ausgänge (0-10V) - 6 Analoge Ausgänge (-/+ 10 Volt) - Alle I / O sind galvanisch getrennt, geschützt gegen Kurzschluss, Überhitzung und erfüllen die IP Industrie Standards - 24VDC Spindel Inverter-Steuerung über analoge Ausgänge - bis zu 3 Achsen als Slave einstellbar - Erweiterbar über Module auf bis zu 192 digitalen Eingängen und 96 digitalen Ausgängen - Schnelle und übersichtliche Inbetriebnahme durch einfaches Plugin. - Einfach Diagnose durch LED´s. Saubere Verdrahtung durch mitgelieferte Schraubklemmen. - Selbst im Falle des Austausches brauchen Sie die Steuerung nur schnell herausnehmen und die neue einsetzen. Das Massive Aluminium-Gehäuse, dass die wenige Wärme zuverlässig abführt schützt die Elektronik des Geräts. Die Montage erfolgt über Komfortable DIN-Schiene. Die entwickelte Software arbeitet störungsfrei und besitzt die Fähigkeit, sich selbst zu aktualisieren. Die IP-S die Auswertung von Störmeldungen der Servoantriebe was einen sofortige Maschine zu Folge hat. RESET Unterstützung für die Achsantriebe erleichtert die Inbetriebnahme nach einer Störung. Über LED´s der Bedienelemente auf der Frontplatte erleichtert die erst Inbetriebnahme und Montage auf ein Minimum was die dem Anwender eine Preisreduzierung ohne weitere Kosten ermöglicht. Die IP-A arbeitet mit + / - 10 Volt Signal zur Ansteuerung der externen Endstufen. Darüber hinaus ist IP-A mit mehreren analogen und digitalen Anschlüssen ausgestattet, mit der Möglichkeit der Erweiterung. Das Gerät kommt mit: - 24 digitalen Eingängen - 16 digitalen Ausgängen - 4 analoge Eingänge - 2 analoge Ausgänge. Das Gerät wird durch eine Alu-Schale auf einem DIN-Bus montiert geschützt. Ein und Ausgänge sind als DB25 Links. Ein spezielles DB25 auf Reihenklemmen Adapter-Modul ist verfügbar, um Anschlussdrähte einfacher zu verdrahten. Lieferumfang:- IP-A Controller- ENC Modul- 24 Volt DC 10 Ampere Netzteil- 1 x MPG Modul

1.202,00 €*

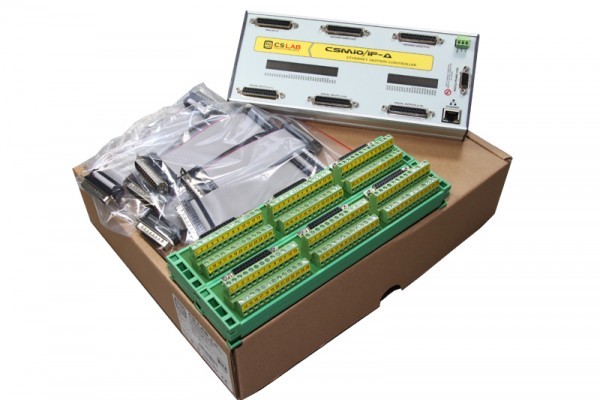

IP-A-Ethernet Controller 6 Achsen

IP-A Ethernet Motion Controller für max. 6 Achsen Effektivster und präzisester Controller für anspruchsvolle Projekte. Die Ansteuerung der Endstufen erfolgt über + / - 10 Volt IP-A ist mit dem Computer via Ethernet verbunden. Die Umsetzung neuester Technologie machte es möglich. Als Software kommt unsere SIM-Software oder Mach4 zum Einsatz Voraussetzungen Ihren PC: - Windows 7 oder höher als 32 oder 64Bit Version - Netframe 3.5 Diese Steuerung kommt immer dann zum Einsatz wenn Sie eine alte bestehende Anlage mit analogen Antrieben umrüsten möchten, ohne die Antriebe zu tauschen. Die Antriebe müssen eine analoge Ansteuerung -/+ 10 Volt unterstützen, Die Encoder müssen ein TTL Signal ausgeben. Special Features: - PC-Verbindung über Ethernet 10/100 MB - 6-Achsen-Controller für maximalen Ausbau - Ansteuerung über + / - 10 Volt - Extrem stabile Maschine Drehzahlregelung, dank der FPGA und hochentwickelte Regelalgorithmen - 24 digitale Eingänge und 16 digitale Ausgänge - 2 analoge Eingänge / 2 analoge Ausgänge (0-10V) - 6 Analoge Ausgänge (-/+ 10 Volt) - Alle I / O sind galvanisch getrennt, geschützt gegen Kurzschluss, Überhitzung und erfüllen die IP Industrie Standards - 24VDC Spindel Inverter-Steuerung über analoge Ausgänge - bis zu 3 Achsen als Slave einstellbar - Erweiterbar über Module auf bis zu 192 digitalen Eingängen und 96 digitalen Ausgängen - Schnelle und übersichtliche Inbetriebnahme durch einfaches Plugin. - Einfach Diagnose durch LED´s. Saubere Verdrahtung durch mitgelieferte Schraubklemmen. - Selbst im Falle des Austausches brauchen Sie die Steuerung nur schnell herausnehmen und die neue einsetzen. Das Massive Aluminium-Gehäuse, dass die wenige Wärme zuverlässig abführt schützt die Elektronik des Geräts. Die Montage erfolgt über Komfortable DIN-Schiene. Die entwickelte Software arbeitet störungsfrei und besitzt die Fähigkeit, sich selbst zu aktualisieren. Die IP-S die Auswertung von Störmeldungen der Servoantriebe was einen sofortige Maschine zu Folge hat. RESET Unterstützung für die Achsantriebe erleichtert die Inbetriebnahme nach einer Störung. Über LED´s der Bedienelemente auf der Frontplatte erleichtert die erst Inbetriebnahme und Montage auf ein Minimum was die dem Anwender eine Preisreduzierung ohne weitere Kosten ermöglicht. Die IP-A arbeitet mit + / - 10 Volt Signal zur Ansteuerung der externen Endstufen. Darüber hinaus ist IP-A mit mehreren analogen und digitalen Anschlüssen ausgestattet, mit der Möglichkeit der Erweiterung. Das Gerät kommt mit: - 24 digitalen Eingängen - 16 digitalen Ausgängen - 4 analoge Eingänge - 2 analoge Ausgänge. Das Gerät wird durch eine Alu-Schale auf einem DIN-Bus montiert geschützt. Ein und Ausgänge sind als DB25 Links. Ein spezielles DB25 auf Reihenklemmen Adapter-Modul ist verfügbar, um Anschlussdrähte einfacher zu verdrahten. Lieferumfang: - IP-A Controller - 2 x Verbindungsmodule (Schraubklemmen) - Software-Plugin für die Mach3/4 Software zum Downloaden - die SIM-Software benötigt kein Plugin da diese Software nur für die CSMIO programmiert wurde.

829,00 €*

Vorteile der IP-A gegenüber anderen Motion Controllern

Die Betriebsstabilität wird durch die Verbindung mit dem PC via ETHERNET gewährleistet, dessen physikalische Schicht galvanisch isoliert ist und die verwendeten Protokolle sorgen für eine korrekte und schnelle Übertragung auch in schwierigen industriellen Bedingungen. Praktisch keine anderen Kommunikationsschnittstellen bieten kontinuierliche Übertragung und Zuverlässigkeit auf so hohem Niveau wie ETHERNET. Von daher ist das aktuell weltweiter Standard von schneller Digitalkommunikation. Einfache Installation – CSMIO/IP-A erfordert zum richtigen Betrieb keine externe Elektronik. Die Ein-Ausgangssignale sind innen optisch isoliert, gefiltert (ACHTUNG: Analogsignale werden galvanisch nicht separiert), gegen Kurzschluss, Überhitzung etc. geschützt. Alle Digitalsignale sind für den Industriestandard 24V geeignet. Das Ganze ist in einem kompakten Gehäuse geschlossen, an der DIN-Schiene montiert, was die Installation noch mehr vereinfacht und die Dauer der mechanischen und elektrischen Montage im Schaltschrank reduziert.

Frequenz der Enkodereingänge – diese Frequenz beträgt 6MHz und erlaubt den Einsatz von Enkodern mit hoher Impulsanzahl. Es empfiehlt sich, Enkoder mit einer Impulsanzahl von mind. 10 Tsd. inkl. aller Flanken (2500×4) zu verwenden. Dies bedeutet aber nicht, dass der Einsatz von Enkodern mit niedrigerer Anzahl an Impulsen pro Umdrehung negativ ist und die Dynamik der Maschine bedeutend beeinträchtigt.
Wandler DAC – In der Steuerung CSMIO/IP-A wird der hochauflösende 16-Bit-Wandler verwendet. In Verbindung mit einem Enkoder mit empfohlener Impulsanzahl erlaubt er eine präzise und schnelle Steuerung der Maschine. Der Einsatz des 16-Bit-Wandlers bedeutet, dass das Signal +/-10V (Bereich 20V) in 65.535 Teile aufgeteilt wird, was eine Frequenz des Analogausgangs von +/-10V gleich 0.0003mV ergibt.
Datenpuffer – der erwähnte Puffer der Trajektorie sorgt für ununterbrochenen Betrieb der CNC Maschine auch bei temporären Problemen mit der Netzwerkverbindung oder der Steuerungssoftware.

Unterstützung abhängiger Achsen – Steuerung von 3 abhängigen Achsen mit möglicher Korrektur der Maschinengeometrie.
Sicherheitssystem – ein sehr wichtiger Vorteil der Steuerung CSMIO/IP-A ist das eigene Sicherheitssystem.
Es überwacht die Sicherheit des Anwenders und der Maschine. Es besteht aus zahlreichen selbständigen Algorithmen und “Watchdogs”, die sehr schnell in unzulässigen bzw. Notfällen reagieren. RESET-Option für Antriebe der Achsen. Bedienung von FAULT Signalen aus Servoantrieben (sofortiger Halt der Maschine bei Störung einer Achse).
Das solide Aluminiumgehäuse führt gut Wärme ab und schütz perfekt die Schaltkreise des Gerätes. Die lesbaren Kontrollleuchten im vorderen Bedienpult erleichtern Installationsarbeiten und eventuelle Diagnostik bei problematischer Funktion von Endschaltern und anderen externen Geräten, mit denen CSMIO/IP-A arbeitet. Das kompakte Gehäuse wird an der DIN-Schiene montiert, was die Installation noch stärker vereinfacht und die Dauer der mechanischen und elektrischen Montage im Schaltschrank reduziert.
Makros – mögliche Steuerung aller digitalen und analogen Signale durch Visual Basic (Mach3), Lua (Mach4), Python (simCNC) Makros.
Industriestandard – die Steuerung CSMIO/IP-A ist an die allgemein geltenden Standards angepasst, die von den Herstellern von Servoantrieben verwendet werden, u.a.: Enkodersignaleingänge werden durch Empfänger differentieller Leitung DS26C32 (konform mit dem Standard RS422) unterstützt, Hochauflösende Ausgänge +/-10V. Die optoisolierten digitalen Ausgänge 24V DC, die durch spezialisierte Schaltungen mit Kurzschluss- und Überlastsicherung gesteuert werden Optoisolierte digitalen Eingänge 24V DC Analoge Eingänge 0-10V dienen u.a. zum Anschließen von Potentiometern zur Korrektur der Spindeldrehzahl und Achsenvorschubgeschwindigkeit. Analoge Ausgänge 0-10V dienen u.a. zur Steuerung von VFD
