Geeignet für alle Maschinen mit:
- bis zu 6 Achsen
- Fräsmaschinen - Drehmaschine und mehr
- mit 4 MHz Taktausgabe
Ein und Ausgänge
- 32 digitale Eingänge (24 Volt)
- 16 digitale Ausgänge
- 4 analoge Eingänge,
- 2 analoge Ausgänge
Auf einen Blick
- geeignet für Schrittmotorsteuerung
- oder Servosysteme mit hohen Anforderungen
- Erweiterbar auf 192 Ein und 96 Ausgänge
- Einzel Baugruppen
- Retrofit für Maschinen
- Software
- Anleitungen

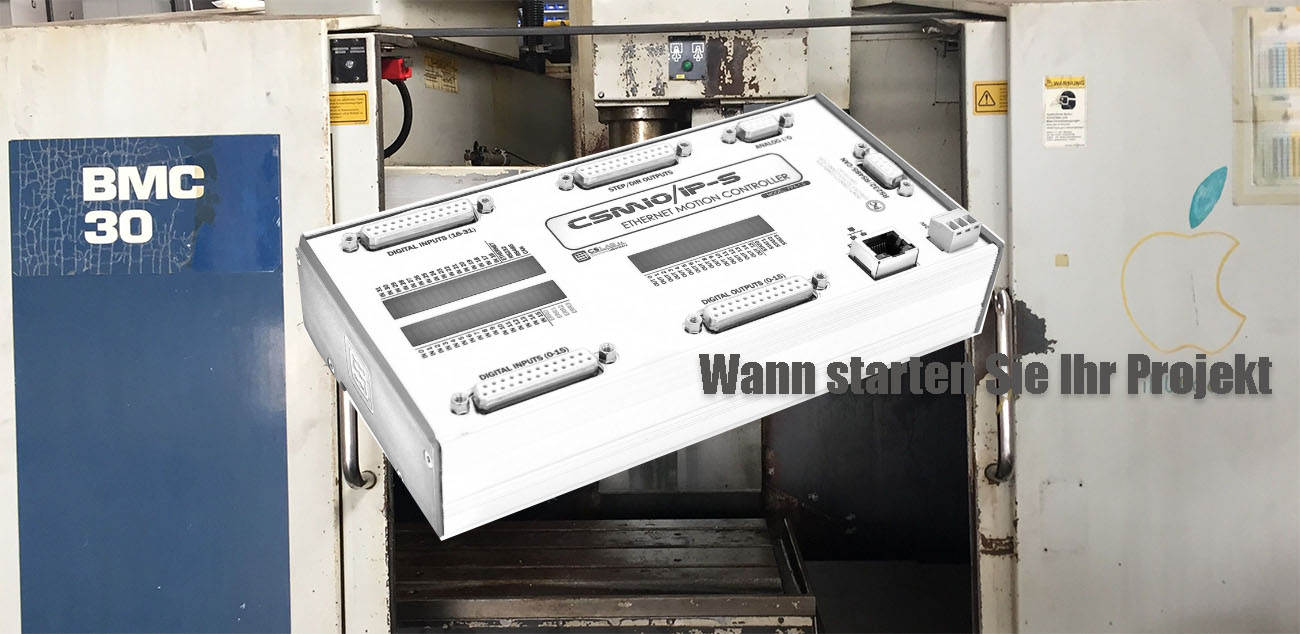

Alles über die IP-S
Was sind die wichtigsten Vorteile der Steuerung CSMIO/IP-S?
Die Betriebsstabilität wird durch die Verbindung mit dem PC via ETHERNET gewährleistet, dessen physikalische Schicht galvanisch isoliert ist und die verwendeten Protokolle sorgen für eine korrekte und schnelle Übertragung auch in schwierigen industriellen Bedingungen. Praktisch keine anderen Kommunikationsschnittstellen bieten kontinuierliche Übertragung und Zuverlässigkeit auf so hohem Niveau wie ETHERNET. Von daher ist das aktuell weltweiter Standard von schneller Digitalkommunikation.
Einfache Installation – CSMIO/IP-S erfordert zum richtigen Betrieb keine externe Elektronik. Die Ein-Ausgangssignale sind innen optisch isoliert, gefiltert, gegen Kurzschluss, Überhitzung etc. geschützt. Alle Signale sind für den Industriestandard 24V geeignet. Das Ganze ist in einem kompakten Gehäuse geschlossen, an der DIN-Schiene montiert, was die Installation noch mehr vereinfacht und die Dauer der mechanischen und elektrischen Montage im Schaltschrank reduziert.
Die Steuerung CSMIO/IP-S arbeitet mit den Programmen simCNC, Mach3/Mach4 aufgrund ihres günstigen Preises, ihrer Beliebtheit und Anpassungsfähigkeit an spezifische Anforderungen. Als Schnittstelle für die Antriebssteuerung wurde der beliebte Standard „Schritt/Richtung (step/dir)” gewählt. Dies erlaubt eine Steuerung von sowohl Motorantrieben als auch den meisten modernen Servoantrieben. Die Frequenz des step-Signals von bis zu 4MHz (Mach3) bzw. 8MHz (simCNC, Mach4) erlaubt die maximale Nutzung der Schrittteilung in Schrittmotoren und reduziert dabei die Resonanz sowie verbessert bedeutend die Leistung des Antriebssystems. Dies erlaubt auch, Enkoder mit hoher Anzahl an Impulsen pro Umdrehung i Servoantrieben maximal zu nutzen sowie Präzision und Geschwindigkeiten zu erzielen, die in dieser Preisgruppe bisher nicht erreichbar waren.
Die wichtigsten Vorteile der Steuerung der IP-S Steuerung
Signal step/dir – der erste, nach Inbetriebnahme der CNC Maschine mit der Steuerung CSMIO/IP-S erkennbare Vorteil ist die glatte und präzise Arbeite der Motoren. Verantwortlich dafür ist das hochwertige step/dir Signal und der Datenpuffer, der einen kleinen Teil der durch die Steuerungssoftware (simCNC, Mach3, Mach4) gesendeten Trajektorie speichert.
Datenpuffer – der erwähnte Puffer der Trajektorie sorgt für ununterbrochenen Betrieb der CNC Maschine auch bei temporären Problemen mit der Netzwerkverbindung oder der Steuerungssoftware.
Unterstützung abhängiger Achsen – Steuerung von 3 abhängigen Achsen mit möglicher Korrektur der Maschinengeometrie.
Sicherheitssystem – ein sehr wichtiger Vorteil der Steuerung CSMIO/IP-S ist das eigene Sicherheitssystem. Es überwacht die Sicherheit des Anwenders und der Maschine. Es besteht aus zahlreichen selbständigen Algorithmen und “Watchdogs”, die sehr schnell in unzulässigen bzw. Notfällen reagieren. RESET-Option für Antriebe der Achsen. Bedienung von FAULT Signalen aus Servoantrieben (sofortiger Halt der Maschine bei Störung einer Achse).
Das solide Aluminiumgehäuse führt gut Wärme ab und schütz perfekt die Schaltkreise des Gerätes. Die lesbaren Kontrollleuchten im vorderen Bedienpult erleichtern Installationsarbeiten und eventuelle Diagnostik bei problematischer Funktion von Endschaltern und anderen externen Geräten, mit denen CSMIO/IP-S. Das kompakte Gehäuse wird an der DIN-Schiene montiert, was die Installation noch stärker vereinfacht und die Dauer der mechanischen und elektrischen Montage im Schaltschrank reduziert.
Makros – mögliche Steuerung aller digitalen und analogen Signale durch Visual Basic (Mach3), Lua (Mach4), Python (simCNC) Makros.
Industriestandard – die Steuerung CSMIO/IP-S wurden den allgemein geltenden Standards angepasst, die durch Hersteller von Servoantrieben und Schrittantrieben verwendet werden, u.a.:
Step/dir Ausgänge werden durch Sender differentieller Leitung DS26C31 (konform mit dem Standard RS422) unterstützt,
Die optoisolierten Digitalausgänge 24V DC, die durch spezialisierte Schaltungen mit Kurzschluss- und Überlastsicherung gesteuert werden
Optoisolierte Digitaleingänge 24V DC
Analoge Eingänge 0-10V dienen u.a. zum Anschließen von Potentiometern zur Korrektur der Spindeldrehzahl und Achsenvorschubgeschwindigkeit.
Analoge Ausgänge 0-10V dienen u.a. zur Steuerung von VFD.
