Nulleinstellgerät
Oft anders genannt aber immer das gleiche gemeint.
Nulleinstellgeräte werden zur Werkzeugvermessungen benötigt. Mittels den mitgelieferten Makros
werden dann die Werkzeuglängen automatisch ermittelt und in die Werkzeugtabelle eingetragen.
15.04
%
Nulleinstellgerät "Industrial"
1.695,00 €*
1.995,00 €*
(15.04% gespart)
Multiseiten NulleinstellgerätSie können mit dem Multiseiten Einstellgerät nicht nur von oben die Werkzeuglänge automatisch ermitteln, sondern auch die Werkzeugdurchmesser ermitteln.Kontaktfläche: 12,8 mm
Repetitive Genauigkeit: 0,001mmSchaltkontakt Lebensdauer: 3 Millionen SchaltvorgängeKontaktkraft: 0,7 nMaximale Auslenkung: 3mmVersorgungsspannung: 12-24VDCKontaktleistung A: 15ma (max) Empfohlene Kontaktleistung: 10ma Kabelspezifikation 5m hohes flexibles und öl beständiges SchleppkettenkabelIP-Klasse: IP67Einsatztemperatur: -20 ℃ bis + 40 ℃Relative Luftfeuchtigkeit: 25% bis 95% ohne Kondensation
34.38
%

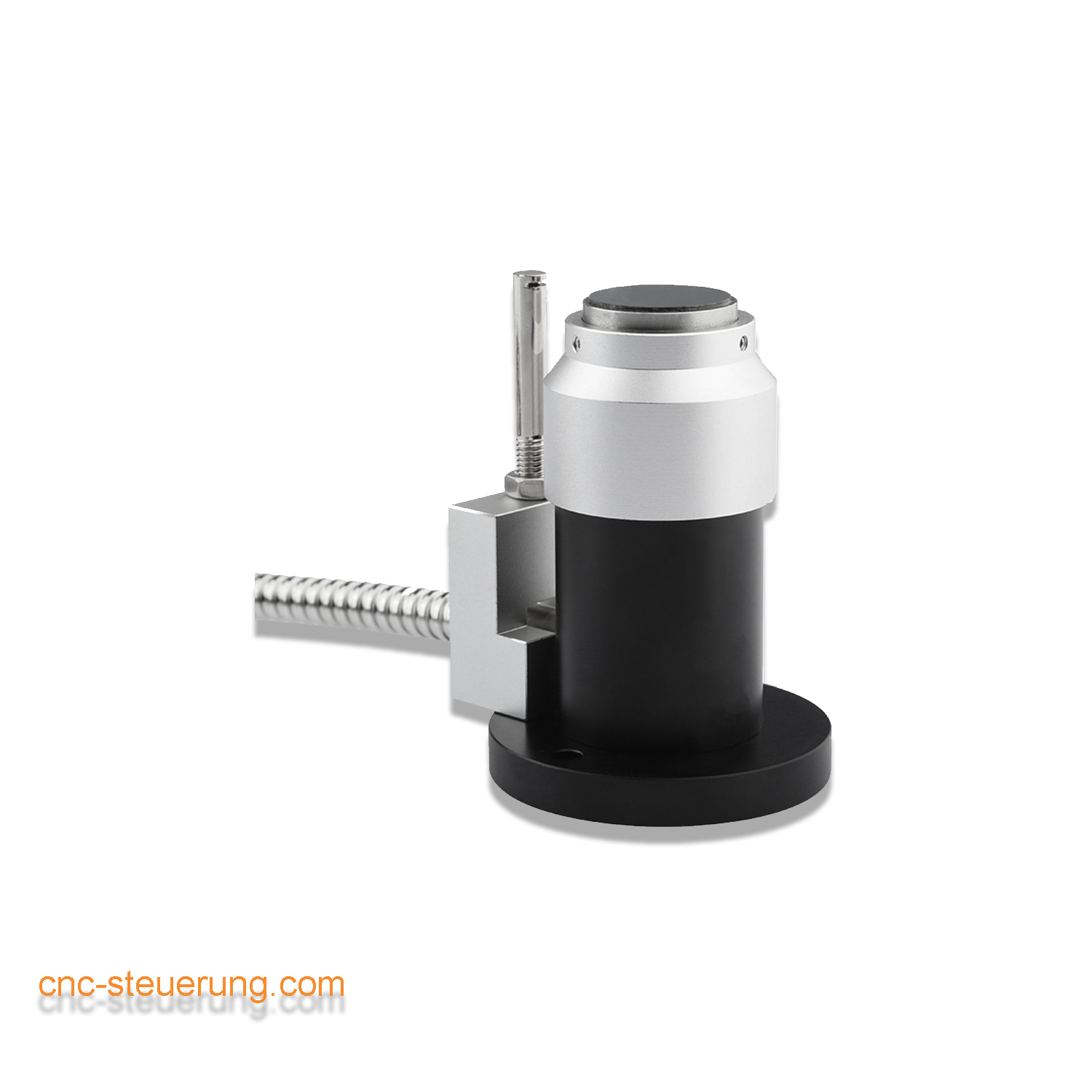

Nulleinstellgerät / Werkzeuglängensensor incl. Makro
229,00 €*
349,00 €*
(34.38% gespart)
Nulleinstellgerät / Werkzeuglängentaster mit Makro für unsere:
- SIM-Software
- Mach4 Hobby Version
- oder Mach4 Industrieversion
mit pneumatischen Anschluss zur Reinigung der Kontaktfläche in sehr massiver Ausführung
Präzise Messung - Genauigkeit 0.01 mm oder besser
Anschlusskabel mit Schutzmantel - 150 cm Länge
Schutzklasse: IP 67 mit 4-fach Dichtung
Tastgeschwindigkeit von 50 - 200 mm/min.
Tastdrucklast: 105 Ncm
Tastrichtung: von oben
Tastfläche: Wolfram Legierung: 20 mm
Grundkörper: Alu eloxiert
Bauhöhe: ca. 70 mm
Standfläche: ca. 50 mm
Tastweg: ca. 5 mm
Sehr stabile Ausführung
Lieferumfang:
- Nulleinstellgerät
- Anschlussstecker zum selberlöten
- incl. Makro
Zum Anschluss wird Druckluft benötigt. Dann wird mittels Schaltausgang Druckluft über die Tastfläche geblasen.
Das bedeutet der Werkzeuglängentaster kann auch ungeschützt stehen. Die Tastfläche wird vor dem Antasten mittels Druckluft gereinigt.
Auch Späne am Werkzeug werden so zuverlässig weggeblasen.Wer alles passend haben möchte, benötigt unsere V5 Version der Mach4. Hier können die Sprühzeiten aktiviert werden und ob überhaupt das Sprühen verwendet werden soll.
Wir verwenden den Ausgang #63 für das Ausgangssignal.
Der Werkzeuglängensensor verfügt über 4 Litzen:
- Gelb = 24 Volt DC +
- Grün = 24 Volt DC -
- Rot = Ausgang PNP Öffner
- Blau = Ausgang NPN Schließer
Wir empfehlen Ihnen das rote Kabel anzuschließen um auch Kabelbruch überwachen zu können.
