3 fach doppel Relaiskarte
46,00 €*
3 Fach Relaiskarte mit Doppelrelais
zum einfachen Anschluss.
Bestens geeignet für unsere Servosysteme.
Abmessungen:
Breite: ca. 100 mm
Tiefe: ca.: 85 mm
Höhe:50 mm
3 Relais mit 2
Wechselkontakten
Schaltzustand über LED
3 fach Relaiskarte 10 Volt Umschalter
48,00 €*
Spezialrelaisbaugruppe
für Anwender die das analoge +10 Volt in ein +/- 10 Volt Signal wandeln
möchten.
mit 3 Doppelausgänge
- 1 x Frequenzumricher Enable
- 2 x für das Drehen der 0-10Volt Spannung für Frequenzumrichter die ein +/-10
Volt Signal benötigen.
Hutschienengehäuse
13.04
%
5 fach Relais Karte
48,00 €*
55,20 €*
(13.04% gespart)
5fach Relaisboard zum Aufstecken
auf die Hutschiene,
hier können Sie die Ausgänge direkt mittels 24 Volt DC angesteuert werden.
Perfekter Zusatz zu unserer IP-Steuerung
Ein Produkt aus unserem TECLAB
Made in Germany
Lieferumfang
- 1 x 5-fach Relaisboard mit LED Anzeige
- Bestückt mit 5x Relais Öffner/Schließer Funktion
- 8A/250VAC oder 8A/30VDC
- im Gehäuse für Hutschienenbefestigung
- Breite ca. 80mm
- Höhe ca. 82 mm
- RoHS-konform
14.22
%
8 fach Relaisbaugruppe
79,00 €*
92,10 €*
(14.22% gespart)
8 fach Relaisbaugruppe für die Artikelnummer: 125478600_1 Mit dieser Baugruppe können Sie die IP-S IN OUT 8 fach um weitere 8 Relais erweitern.
B2 Analog Splitter
Spezialplatine für alle die eine Drehzahl per Poti vorgeben möchten.Die Platine arbeitet mit unserem CNC-Connect-System zusammen und kann einfach mit Patchkabel verbunden werden. Die Anleitung zur Platine können Sie hier direkt downloaden.
Preis auf Anfrage
EIN-AUS-Schalter
29,95 €*
Der EIN-AUS-Schalter ist als 3-polige Einbauvariante mit Frontbefestigung erhältlich.
Bei einer Schutzart von IP65 liegt die maximale Betriebsspannung bei 690 V AC, der Bemessungsdauerstrom bei 20 A und die Bemessungsbetriebsleistung bei max. 6,5 kW.
Der EIN-AUS-Schalter ist nicht verriegelbar und verfügt über keine NOT-AUS-/NOT-Halt-Funktion.
Typische Anwendungsgebiete von Lasttrennschaltern sind Industrieanlagen, Gebäudetechnik und Handwerk.
- EIN-AUS-Schalter
- Einbau
- Polzahl: 3
- 690 V AC
- 20 A
- Max. 6,5 kW
- Schraubanschluss
- Schutzart (frontseitig): IP65
Lieferumfang:
Ein Aus Schalter incl. Zusatzfrontschild
EIN-AUS-Schalter 63A
132,00 €*
Der EIN-AUS-Schalter ist als 3-polige Einbauvariante mit Frontbefestigung erhältlich.Bei einer Schutzart von IP65 liegt die maximale Betriebsspannung bei 690 V AC, der Bemessungsdauerstrom bei 63 A und die Bemessungsbetriebsleistung bei max. 30 kW.
Der EIN-AUS-Schalter ist in Stellung 0 verriegelbar uTypische Anwendungsgebiete von Lasttrennschaltern sind Industrieanlagen, Gebäudetechnik und Handwerk.
- EIN-AUS-Schalter
- Einbau
- Polzahl: 3
- 690 V AC
- 63 A
- Max. 30 kW
- Schraubanschluss
- Schutzart (frontseitig): IP65
Lieferumfang:
Ein Aus Schalter

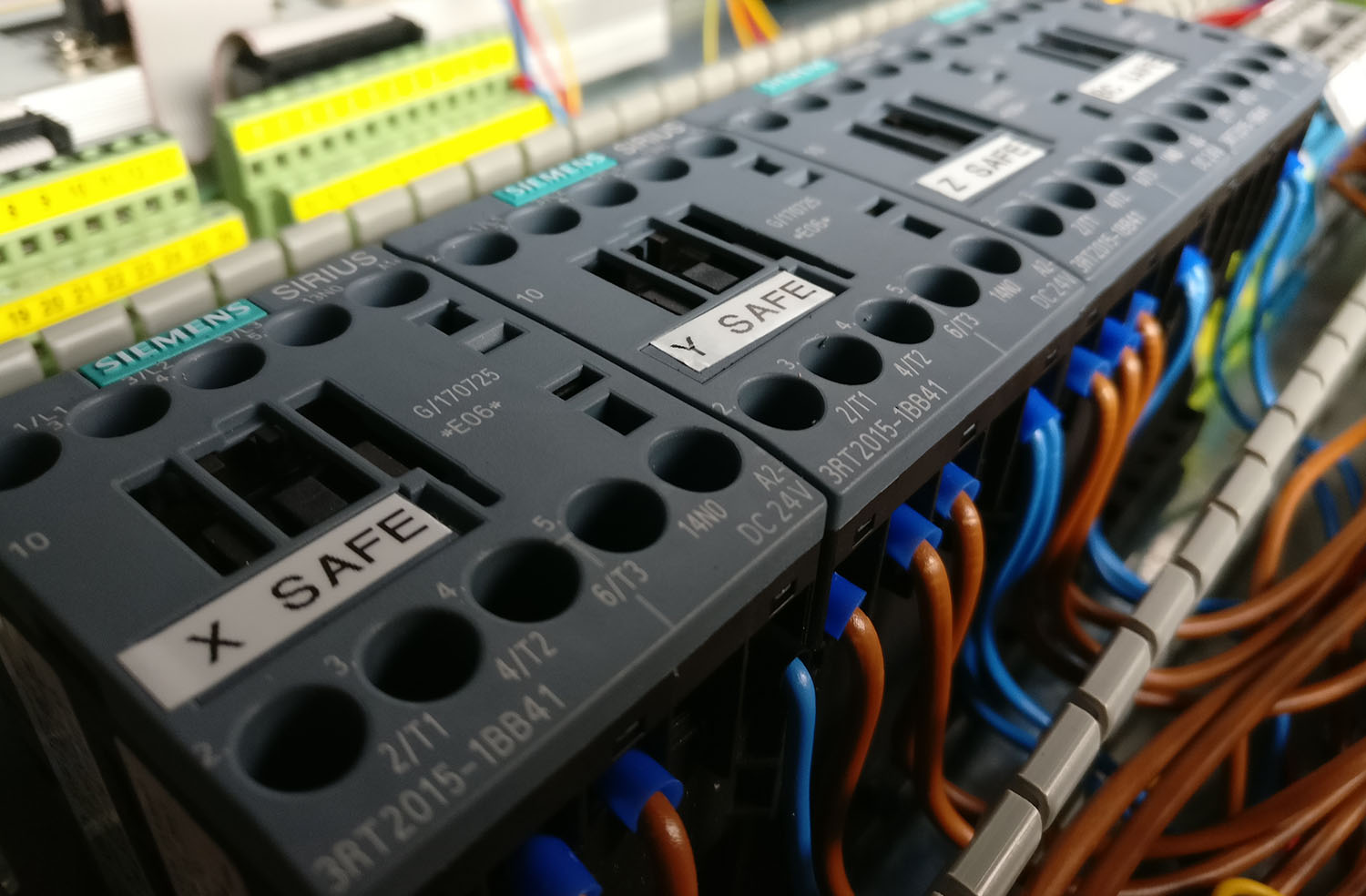

Leistungsschütz 3KW
52,00 €*
Leistungsschütz Siemens3KWLeistungsschütz,AC-3, 3KW400V, Hilfskontakt: 1x ÖffnerSteuerspannung: 24V DCSchraubanschluss
Markierungsringe
19,00 €*
Markierungsringe für unsere TasterErtasten Sie den Schalter ohne hinzuschauen, an Hand seiner Nocken. So können Sie immer die Augen auf das Werkstück lassen, aber trotzdem zuverlässig den richtigen Taster drücken.Ausführung:Rot mit 3 NockenGelb mit 2 NockenGrün mit 1 Nocken
Optionskarte
46,50 €*
Optionskarte für unser IP-S IN
OUT-Block für die IP-S Steuerung Board - Auch für das neue CNC Connectsystem
V2.0 geeignet
Hiermit kann die Spannungsversorgung für die Endlagenschalter direkt oberhalb
der Eingangssignal eingespeist werden. Kein lästiges Verdrahten mehr quer durch
den Schaltschrank.
Mit dieser Platine haben Sie die 24 Volt +/- und PE an der Stelle, wo Sie es
benötigen. Mit dieser Platine wird die Verdrahtung Zeit deutlich verkürzt
und sicherer gemacht.
Schließen Sie hier die Stromversorgung für Ihre Sensoren an. In der Regel hat
ein Sensor ein fertiges Kabel was umständlich abisoliert werden muss da die
Spannungsversorgung an einer anderen Stelle im Schaltschrank befindet.
Damit ist jetzt ein für alle Zeit Schluss.
Nun ist die Spannungsversorgung für Ihre Sensoren in unmittelbarer Nähe der
Eingangssignale.
Oben die Spannung abgreifen und das Signal anlegen.
Es stehen Ihnen 8 x 24 Volt 8 x GND und 8 x PE zu Verfügung
Lieferumfang:
1 x Erweiterungsplatine
4 x Schrauben und ein Werkzeug für die Schrauben.
Achtung:
Es gab eine Änderung in den Platinen. Wenn Sie diese Optionskarte nachbestellen
möchten, senden Sie uns bitte ein Bild Ihrer Steuerung zu, damit wir Ihnen auch
das passende Modul zusenden können.
Gilt für Kunden die vor März 2022 die Grundplatine erhalten
haben.
Umschaltbox für Maho-Deckel Werkzeugklemmung
136,00 €*
Umschaltbox
für die Werkzeugklemmung.
Für alle die Ihre Maschine umgebaut haben und nun die Klemmung (horizontal und vertikal)
am Kopf auslösen möchten.
Fertig montierte Box mit Not Ausschalter
Montieren Sie
diese Box an Ihre Maschine, um die Klemmung der horizontal oder vertikale
Klemmung zu betätigen.
Besteht auf Schaltbox mit:
- Schalter zum Aktivieren mit Beleuchtung
- 1 x Taster horizontale Klemmung
- 1 x Taster vertikale Klemmung
- 6 Meter Anschlussleitung
- Kabelverschraubung
Sicherheitshinweis.
Die Spannungsversorgung vom Aktivierungsschalter über den Frequenzumrichter
Ausgang legen, so ist sichergestellt das die Klemmung nicht bei laufenden Motor
betätigt werden kann.
6.79
%
Zeitgesteuertes Relais für Zentralschmieranlagen
52,20 €*
56,00 €*
(6.79% gespart)
Für alle Anwender die keine eigene Zeitsteuerung an Ihren Zentralschmieranlagen haben.Funktion: Umschaltung von
Relaiskontakten in einer zeitlichen Dauerschleife (ON / OFF) und einer
manuellen Funktion für die Schmierung nach langem Stillstand oder erhöhte
Belastung.
Bedienung:
Die Relaiszeiten lassen sich für
die ON- / OFF-Phasen jeweils an einem Trimm Poti (20 Umdrehungen) einstellen.
Dazu befinden sich auf dem Board 2 Trimm Potis (links, blaue Farbe) und 3
Meßpunkte:2)
1) TP3 (links
unten) = Masse
2) TP1 (links etwa in der Mitte) = Messspannung für die OFF-Phase
3) TP2 (links etwa in der Mitte) = Messspannung für die ON-Phase
Mittels eines
Multimeters misst man die Spannung zwischen TP3 und TP1, um die Zeitspanne für
das ausgeschaltete Relais einzustellen. Dabei gilt: je 100mV entsprechen etwa
eine Minute.
Beispiel:
Will man die ausgeschaltete Phase auf 5 Minuten einstellen, so dreht man am
"OFF"-Trimmer so lange, bis das Multimeter 500mV anzeigt.
Dann misst man
mittels des Multimeters zwischen den Messpunkten TP3 und TP2, um die Zeitspanne
für die Einschaltung des Relais einzustellen. Auch hier entsprechen 100mV einer
Minute.
Beispiel: die Einschaltphase des Relais soll auf 15 Minuten eingestellt werden.
Dann dreht man am "ON"-Trimm Poti so lange, bis an den Messpunkten
zwischen TP3 und TP2 eine Spannung von 1,5V herrscht.
Spezifikation:
- Geräteart:
Relais für Langzeiten
- Speisung: 24VDC (auf Anfrage auch 12 Volt)
- Stromverbrauch bei eingeschaltetem Relais: etwa 34mA
- Ausgang: Zwei Relais-Wechselkontakte
- Belastung Relaiskontakte: max. 230VAC / 3A oder 24VDC / 4A
- Zeiteinstellung für ON / OFF: über zwei Trimmpotentiometer
- Zeitspannen für die ON- / OFF-Phasen: min. 3 Sekunden, max. 50 Minuten
- HINWEIS: die minimale Zeitspanne ist auf 3 Sekunden eingestellt
- Formel zur Zeiteinstellung für ON / OFF: 100mV = 1 Minute (5V = 5000mV = 50
Minuten)
- Zustand des Relais nach dem Einschalten des Gerätes: ON-Phase aktiv, das
Relais ist für die eingestellte Zeit angezogen
- Digitaler Eingang zur Aktivierung der manuellen Schmierung bei starker
Belastung oder nach langem Stillstand
Lieferumfang je nach Variante:
- Hutschienen Gehäuse mit Relaisbaugruppe
- oder als Hutschienenmodul
Zentralschmierung mit Überwachung
79,90 €*
Die Zeiteinheit für Zentralschmieranlagen incl. Ausgabe einer Meldung bei Störung
Dieses Modul hat zum einen ein Relaisausgang für die Zentralschmierung die in
Schmierzeit und Pausenzeit einstellbar ist und einen Relais Ausgang für die Alarmmeldung bei Störung wenn kein Druck aufgebaut werden konnte.Das linke Relais ist für die Zentralschmierung - das rechte Relais ist dann für die Ausgang der Störmeldung.Die Eingang für die Störung ist dann der Eingang (MAN)Bei diesem Ausgang kann die Wartezeit eingestellt werden ab wann die Meldung erscheint.
Abmessungen:
Breite: 80 mm
Tiefe: 75 mm
Höhe:45 mm
Lieferumfang:
1 x Einheit im Tragschienengehäuse1 x Skript für die Sim Software
Zentralschmierung und Kopfschmierung Deckel
79,90 €*
Die Zeiteinheit für Zentralschmieranlagen und der Taktschmierung
für eine Deckel Fräsmaschinen oder ähnlich, wenn Ihre Zentralschmierung keine eigene Zeitsteuerung hat.
Dieses Modul hat zum einen ein Relaisausgang für die Zentralschmierung die in
Schmierzeit und Pausenzeit einstellbar ist und
einen Relais Ausgang für die Spindelschmierung. Bei diesem Ausgang kann die
Pausenzeit eingestellt werden. Der Impulse
ist fest auf eine Sekunde eingestellt.
Abmessungen:
Breite: 80 mm
Tiefe: 75 mm
Höhe:45 mm
Lieferumfang:
1 x Einheit im Tragschienengehäuse
